Сетевой ударный дрель Dexter 900W - 900ID2.5 Замена ротора
Это руководство проведёт Вас по шагам замены ротора на Вашем устройстве
Шаг 1
Перед началом работы обязательно отключите сетевую вилку.
Шаг 2

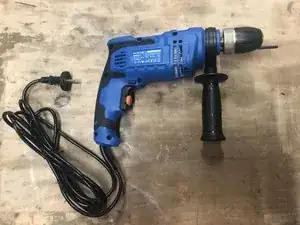

Снимите рукоятку с корпуса машины.
Шаг 3

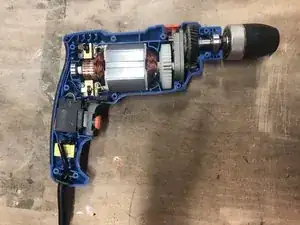

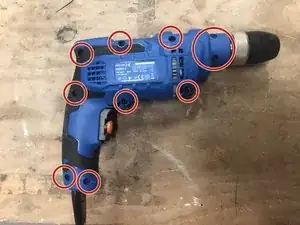

С помощью отвёртки открутите винты и разберите корпус устройства.
Шаг 4

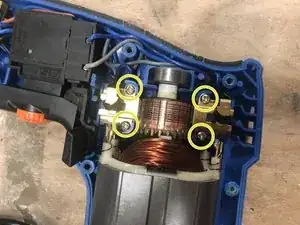

Отвинтите четыре винта.
Шаг 5

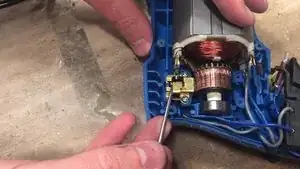

С помощью отвёртки отожмите пружины двух щёток.

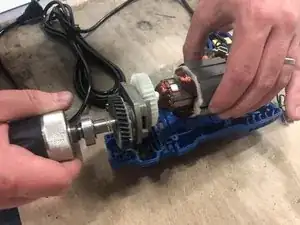

Шаг 6
Поднимите ротор и статор и разъедините их.

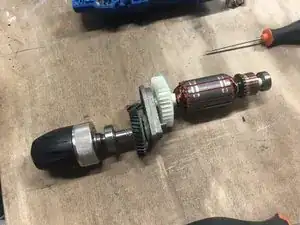

Шаг 7

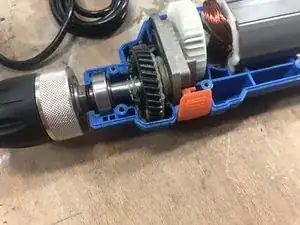

Разберите две части.

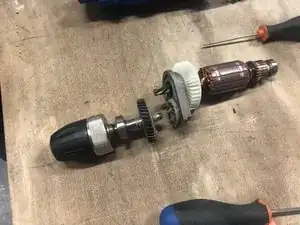

Шаг 8

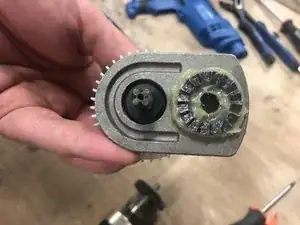

Перед сборкой новой детали обязательно нанесите смазку.

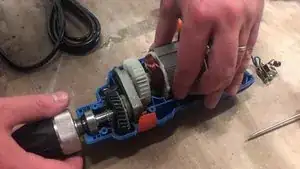

Шаг 9
Соберите две части и установите их на место.
Шаг 10
Верните пружины щёток на место.
Шаг 11
Затем затяните четыре винта.
Шаг 12
Перед закрытием убедитесь, что ни один кабель не зажат и каждая деталь находится на своём месте.
Затяните винты для закрытия корпуса.
Шаг 13

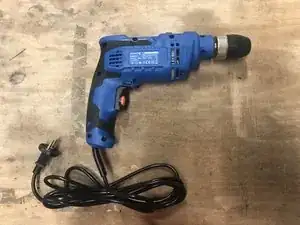

Наконец, установите рукоятку обратно.
Заключение
В конце руководства Вы успешно замените ротор
Для обратной сборки выполните шаги в обратном порядке
