Замена распределительного коллектора Porter Cable C2002 Type 5

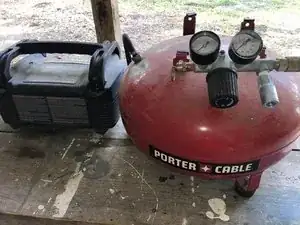

Сборка коллектора треснула и не позволяла компрессору стабильно накапливать давление. Оба манометра давно вышли из строя. В этом коллекторе два быстросъема и один предохранительный клапан

Кронштейн крепления воздушного насоса с левой стороны

Кронштейн крепления воздушного насоса с правой стороны

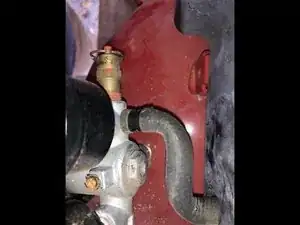

Шланг давления от воздушного насоса к коллектору. Зафиксирован одним обжимным хомутом на коллекторе

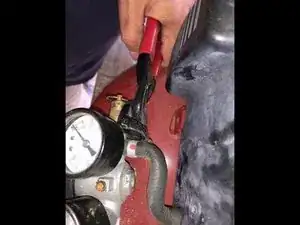

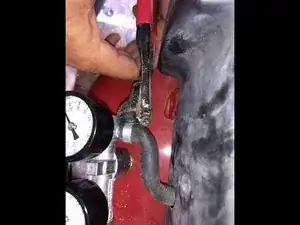

Используйте бокорезы для обрезки обжимного хомута. Осторожно, чтобы не перерезать и не проткнуть шланг

Снимите хомут со шланга

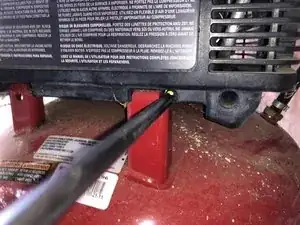

Выверните винт с крестообразной головкой с левого крепления

Выверните винт с крестообразной головкой с правого крепления

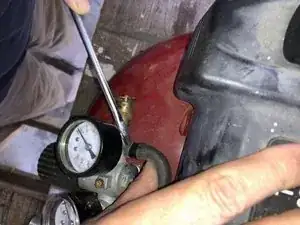

Используйте плоскую отвертку, чтобы отжать шланг давления с штуцера на коллекторе

Поднимите воздушный насос с бака компрессора, слегка сдвинув его назад.

Расположите воздушный насос так, чтобы оставшийся шланг не пережимался.

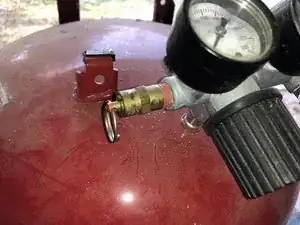

Далее — предохранительный клапан сброса давления.

Используйте трубный ключ или разводной ключ, в зависимости от доступности. Для снятия клапана поворачивайте ключ против часовой стрелки.

Далее — снятие двух быстросъемов. Также используйте доступный ключ и поворачивайте против часовой стрелки, чтобы их снять.

Коллектор с предохранительным клапаном и двумя быстросъемами снят

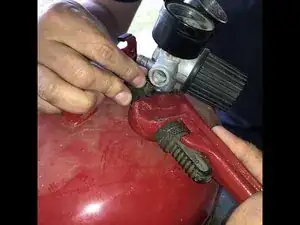

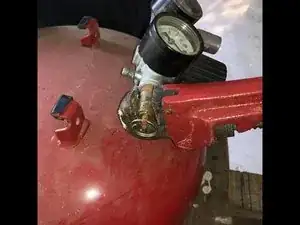

Пора снять коллектор. Используйте трубный ключ между коллектором и баком

затем поворачивайте всю сборку коллектора против часовой стрелки

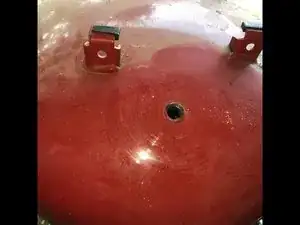

Сборка коллектора снята.

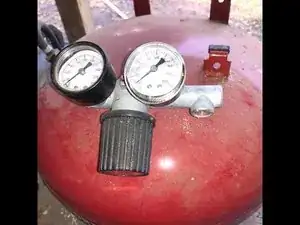

Вот заменяющий коллектор. Это был единственный доступный для этого компрессора. Единственная разница между старым и новым — здесь предусмотрено место только для одного (1) быстросъема

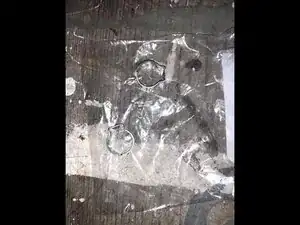

Куплен подходящий хомут для этого ремонта, поскольку они были доступны. Старый хомут однозначно нельзя повторно использовать. Также можно использовать обычный червячный хомут, которые широко доступны

Я использовал бокорезы, чтобы сжать край хомута. Пара комбинированных плоскогубцев и т. п. также должна справиться с этим.

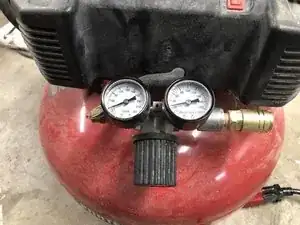

Работает как прежде. Коллектор заменён, компрессор функционирует без дальнейших проблем.
