Замена мотора DeWalt DW997

Если сверло включено, но не вращается, мотор следует заменить.

Шаг 1

Удалите семь винтов Torx T15 длиной 21 мм.

Удалите один винт Torx T10 длиной 18 мм.

После снятия всех винтов поднимите верхнюю желтую крышку.

Желтая крышка должна легко подниматься; если нет, проверьте наличие незакрученных винтов.

Не разъединяйте две желтые крышки, они могут треснуть.

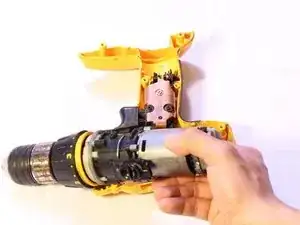

Достаньет компоненты из корпуса. К ним относятся: мотор, узел передачи, узел спускового механизма и патрон.

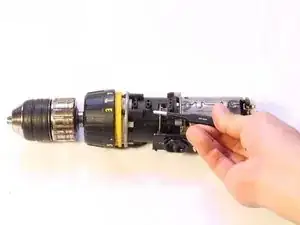

С помощью пинцета захватите металлическую ножку с обеих сторон переключателя и поднимите ее наружу из корпуса.

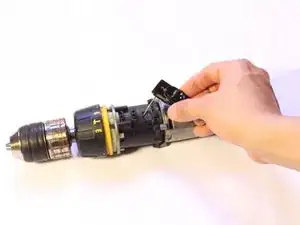

Удалите другую ножку вручную, она должна легко выйти.

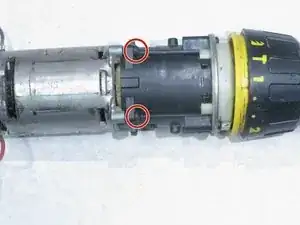

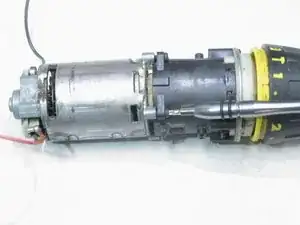

Используйте биту Torx T10, чтобы удалить четыре винта длиной 11 мм вокруг мотора.

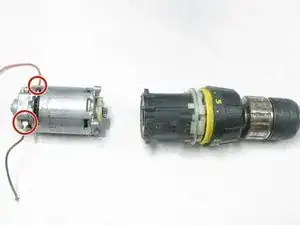

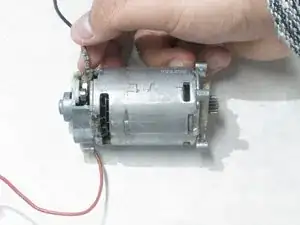

Отключите два провода, которые соединяют мотор с спусковым механизмом.

Будьте осторожны при снятии проводов, так как они могут порваться.

Для повторной сборки вашего устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
