Замена редуктора Milwaukee Hackzall 2625-20
В этом руководстве показано, как заменить редуктор в устройстве Milwaukee Hackzall 2625-20. Это необходимо, когда редуктор вышел из строя и инструмент больше не работает должным образом, или когда редуктор начинает ломаться и требует замены для корректной и безопасной работы. Для замены редуктора не требуются предварительные знания или специальные навыки.
Шаг 1
Удалите винты, скрепляющие корпус устройства. Размер каждого винта различается; для одного винта диаметром 7,0 мм используйте отвертку Torx T9.
Используйте отвертку Torx T10, чтобы удалить один винт длиной 14,0 мм.
Для оставшихся восьми винтов длиной 16,0 мм используйте отвертку Torx T15.
Снимите корпус, чтобы получить доступ ко всем внутренним компонентам.
Шаг 2

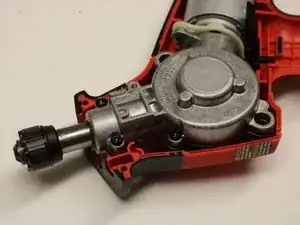

Откройте устройство.

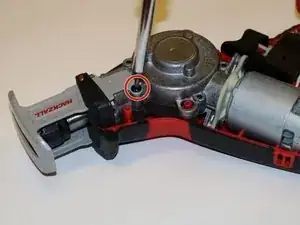

Удалите винты, соединяющие подошву с редуктором, используя отвертку Torx T15 для удаления винтов длиной 14,0 мм.

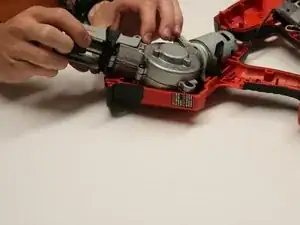

Выньте подошву и редуктор, чтобы получить доступ к винту на другой стороне.
Шаг 3

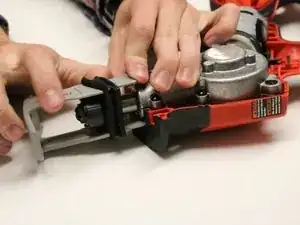

С помощью пальца сдвиньте резиновое кольцо вверх, затем сдвиньте подошву с механизма зажима лезвия.
Шаг 4
Отсоедините редуктор от двигателя.

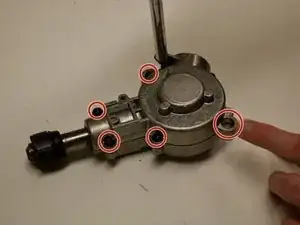

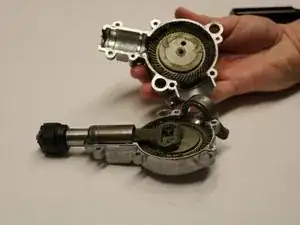

Снимите винты с редуктора, чтобы открыть механизм зажима лезвия, затем извлеките механизм зажима лезвия из редуктора. Для удаления винтов длиной 14,0 мм используйте отвертку Torx T15.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
