Замена крепления подошвы Milwaukee Reciprocating Saw 6538-21-B36B (2010)
Вы можете использовать это руководство для замены поврежденного или отсутствующего крепления подошвы на Milwaukee Reciprocating Saw 6538-21-B36B (2010).
Если вы замечаете, что ваша Milwaukee Reciprocating Saw делает неточные резы или становится труднее управлять и стабилизировать, возможно, у вас проблема с креплением подошвы.
Крепление подошвы - это важный механизм для поддержки и направления лезвий пилы во время работы. Оно гарантирует, что лезвие остается в позиции, в которую вы направляете пилу, позволяя выполнять точный и контролируемый рез. Рабочее крепление подошвы снизит вероятность износа от длительного нестабильного использования и уменьшит риск отдачи.
Как всегда, не забудьте отключить пилу перед выполнением любых замен.
Шаг 1

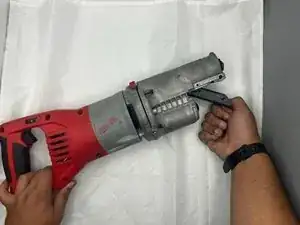

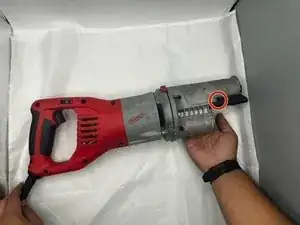

Поднимите рычаг освобождения подошвы до перпендикулярного положения относительно изолятора редуктора.
Шаг 2

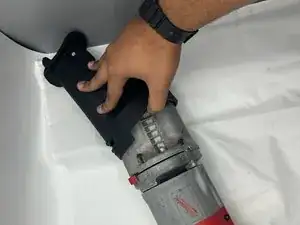

Вытащите сборку подошвы из пилы.
Шаг 3

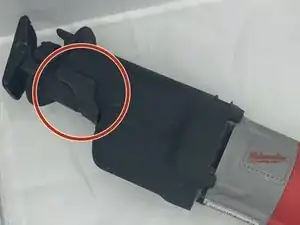

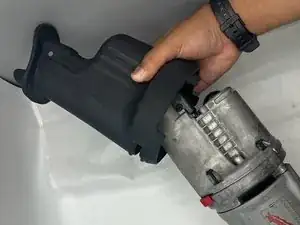

Удалите изолятор редуктора, сложив резину, отсоединив изолятор от красного рычага переключения и вытащив его.
Использование отвертки для подъема резинки над рычагом и ее складывание может быть полезным.
Шаг 4

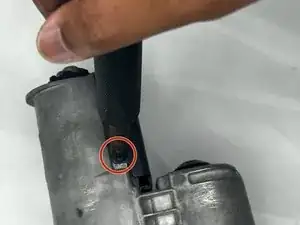

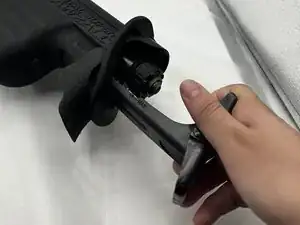

Используйте отвертку Torx T20, чтобы удалить два винта 4.2 мм, которые фиксируют крепление подошвы.
Второй винт находится с противоположной стороны.
Шаг 5
Шпилька подошвы соединяет крепление с редуктором и должна быть удалена, чтобы полностью снять крепление.

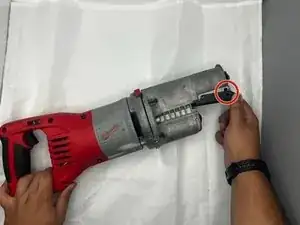

Используйте отвертку с плоским лезвием, чтобы протолкнуть шпильку подошвы с одной стороны редуктора на другую.
Поверните шпильку пальцем, чтобы удалить ее из пилы.
Шаг 6

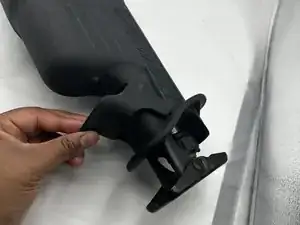

Удалите крепление подошвы.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
