Замена сервисного якоря Milwaukee Reciprocating Saw 6538-21-B36B (2010)
Вы можете использовать это руководство для замены поврежденного сервисного якоря на Milwaukee Reciprocating Saw 6538-21-B36B (2010).
Если вы замечаете, что ваше устройство производит необычные звуки, из моторной зоны идет excessive искрение и наблюдается простое снижение мощности, возможно, пришло время рассмотреть замену сервисного якоря.
В ядре Milwaukee Reciprocating Saw находится сервисный якорь, выполняющий функцию вращающейся катушки и ключевого компонента мотора. Со временем эта часть может износиться или получить повреждения. Это может привести к потере мощности, снижению эффективности или даже к тому, что устройство перестанет работать вовсе. Функционирующий сервисный якорь необходим для того, чтобы мотор обеспечивал движение, необходимое для мощного реза пилы, и снижал риски повреждений или травм.
Как всегда, помните о том, чтобы отключить пилу от сети перед любой заменой.
Шаг 1
Поднимите рычаг освобождения подошвы, пока он не станет перпендикулярен изолятору корпуса передач.
Шаг 2
Вытяните сборку подошвы из пилы.
Шаг 3
Снимите изолятор корпуса передач, отогнув резинку, освободив изолятор от красного рычага переключения и вытащив его.
Использование отвертки для поднятия резинки над рычагом и отгибания может быть полезным.
Шаг 4

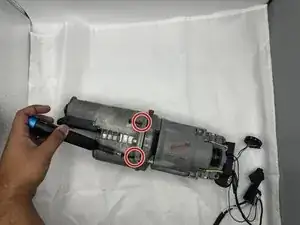

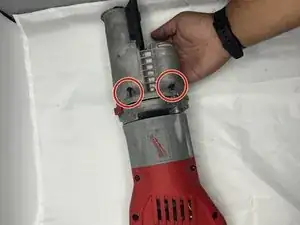

Используйте отвертку Torx TR20, чтобы открутить четыре винта длиной 57,2 мм, которые фиксируют сервисное поле.
Шаг 5

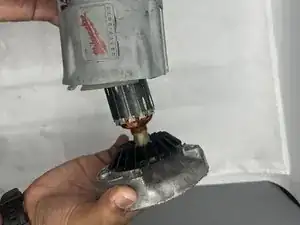

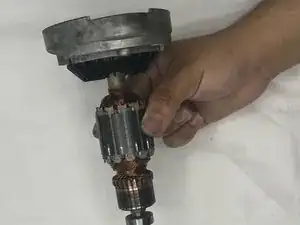

Держась за корпус мотора, вытяните сервисный якорь.
Установить новый сервисный якорь может быть непросто, но помните, что пружину внизу нужно установить.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
