Замена сетевого шнура Milwaukee Reciprocating Saw 6538-21-B36B (2010)
Вы можете использовать это руководство для замены поврежденного сетевого шнура на Milwaukee Reciprocating Saw 6538-21-B36B (2010).
Сетевой шнур обеспечивает доставку необходимого количества энергии к полотну, что позволяет ему выполнять свои функции. Если провода изношены или повреждены, это может привести к снижению качества электропитания, что делает пилу ненадежной и вызывает задержки в работе. Правильное функционирование сетевого шнура обеспечивает надлежащее соединение с источником питания и пилой, что снижает электрические риски и соответствует стандартам безопасности. Это руководство поможет вам заменить шнур, чтобы ваше устройство оставалось включенным!
Как всегда, не забудьте отключить пилу от сети перед заменой. Для этой замены просто убедитесь, что защитный корпус шнура прикреплен к шнуру перед тем, как заменить провода.
Шаг 1

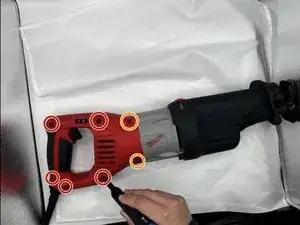

Используйте отвертку TR20 Torx, чтобы удалить пять винтов длиной 15.9 мм, которые скрепляют две половинки ручки.

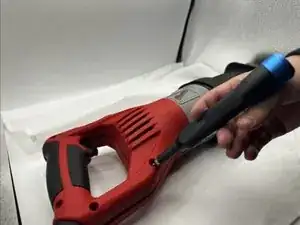

Используйте отвертку TR20 Torx, чтобы удалить два винта длиной 25.4 мм рядом с корпусом мотора.
Шаг 2

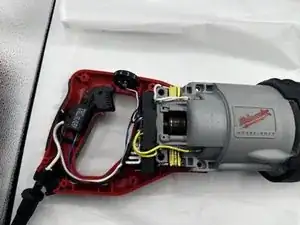

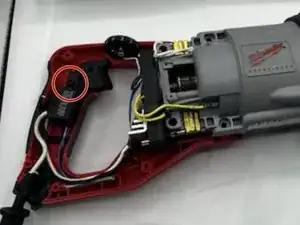

Используйте отвертку TR20 Torx, чтобы удалить один винт длиной 15.9 мм, который крепит механизм курка.

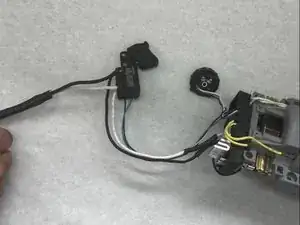

Осторожно поднимите механизм курка из корпуса ручки и освободите провода сетевого шнура из их гнезда.
Шаг 3

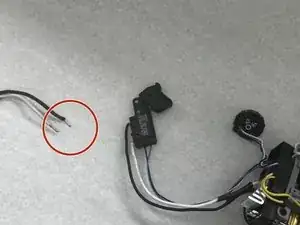

С легким усилием потяните белые и черные провода из механизма курка.
Шаг 4

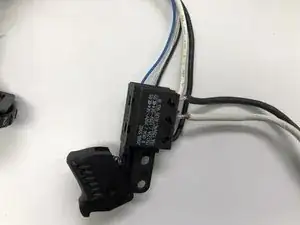

Обратите внимание на маленькие окна сбоку механизма курка; именно здесь крепятся провода.

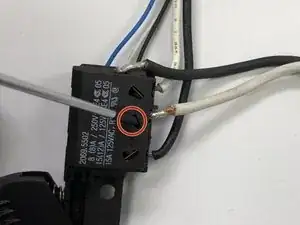

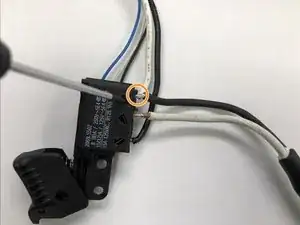

Приложите усилие, чтобы открыть эти окна с помощью небольшого плоского отвода; это необходимо для обеспечения надежного крепления проводов.
Вставьте белые и черные провода из заменяющего шнура в гнезда перпендикулярно окнам.
Заключение
Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
