Замена триггера Milwaukee Hackzall 2625-20
Если триггерный узел вашего Milwaukee Hackzall 2625-20 работает с перебоями или совсем не работает, воспользуйтесь этим руководством для замены триггерного узла.
Триггер используется для активации электрического мотора Hackzall. Если инструмент не включается при нажатии на триггер, может быть электрическая или механическая неисправность в триггерном узле, которая может произойти из-за повреждения жидкостью, удара или износа.
Для выполнения шага 2 в этом руководстве необходимо отпаяйте соединения на триггерном узле перед повторной установкой. После удаления триггера вам потребуется заново припаять соединения триггера. Для дополнительной информации о пайке и распайке соединений посмотрите это руководство. Обязательно следуйте рекомендациям в ++руководстве по безопасности проекта++ при пайке, чтобы избежать травм или повреждений компонентов.
Перед началом замены триггера убедитесь, что батарея полностью отсоединена от инструмента.
Шаг 1

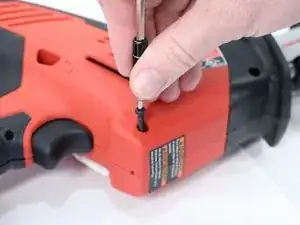

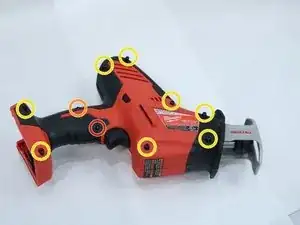

Используйте отвертку Torx T9, чтобы удалить один винт размером 7,0 мм.
Используйте отвертку Torx T10, чтобы удалить один винт размером 14,0 мм.
Используйте отвертку Torx T15 для оставшихся восьми винтов размером 16,0 мм.
Снимите корпус, чтобы раскрыть внутренние компоненты.
Шаг 2

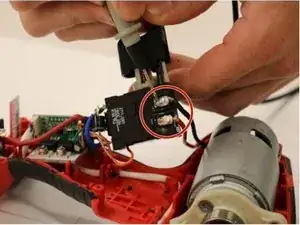

Используйте паяльник, чтобы распаять соединения на задней стороне триггерного узла.
Пожалуйста, будьте осторожны при пайке. Убедитесь, что соблюдаются правильные процедуры безопасности и пайки, чтобы избежать повреждений компонентов и травм.
Для получения дополнительной информации о пайке, посмотрите это руководство.
Шаг 3

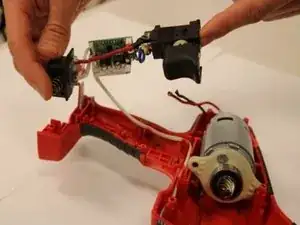

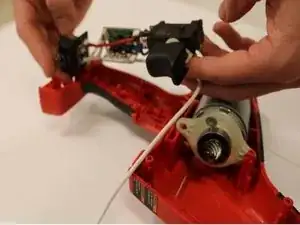

Удалите оставшуюся часть триггерного узла из корпуса.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
