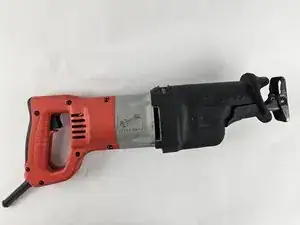

Замена зажима полотна/торсионной пружины Milwaukee Sawzall 6520-21

Отключите Sawzall от сети и разверните правую половину рукоятки так, чтобы она была обращена вверх.

Отверткой T20 Torx отвинтите следующие винты:

7-18 x 1,125 дюйма Slt. Plastite T-20

8-16 x 0,625 дюйма Slt. Plastite T-20

Правая половина рукоятки не содержит проводов на нижней стороне.

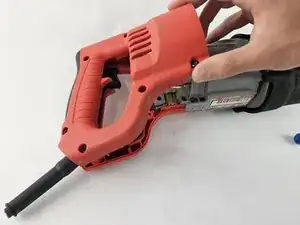

Снимите рукоятку.

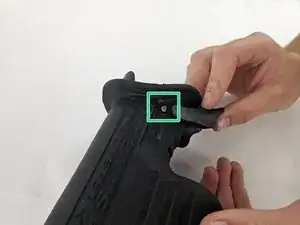

Две резиновые кольца вокруг углублений удерживают накладку рукоятки на ручке.

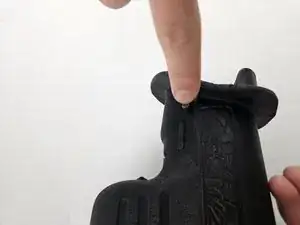

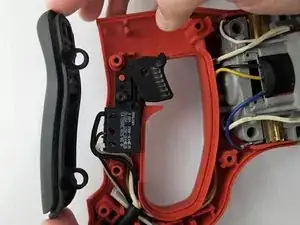

Снимите накладку рукоятки.

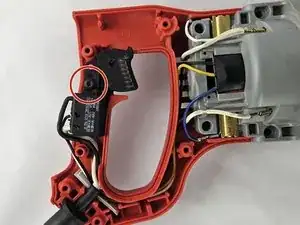

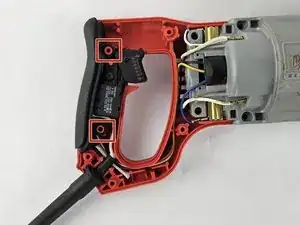

Удалите винт над курком.

8-16 x 0,625 дюйма

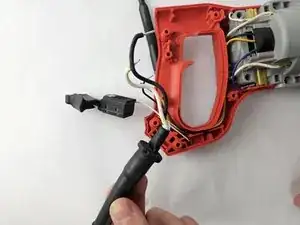

Провода курка, протянутые через рукоятку, не закреплены. Для их извлечения не требуется инструмент.

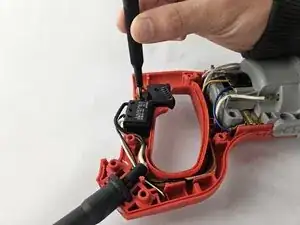

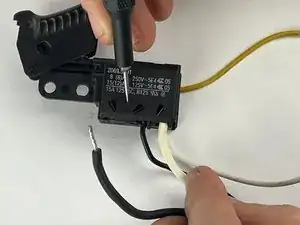

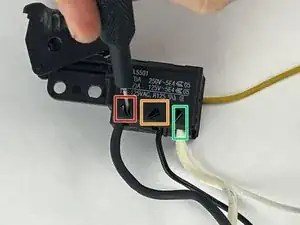

Возьмите плоскую отвертку 1,5 мм и вставьте ее в фиксатор контакта над каждым из проводов:

Черный провод: вставьте слева от фиксатора. Потяните провод, слегка вращая по часовой стрелке

Черный провод: вставьте снизу фиксатора и аккуратно поверните против часовой стрелки

Белый провод: вставьте справа от фиксатора и аккуратно поверните против часовой стрелки

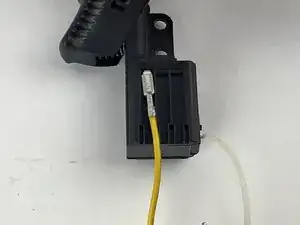

Осторожно вытяните желтый электрический провод.

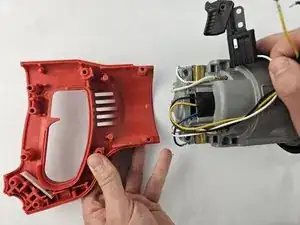

Левая половина рукоятки и корпус мотора легко разделяются.

Курок вместе с проводом корпуса мотора требует двух изъятий.

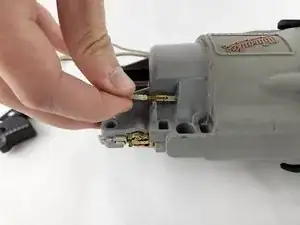

Осторожно извлеките оба белых провода.

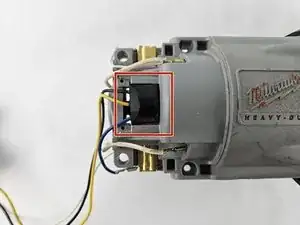

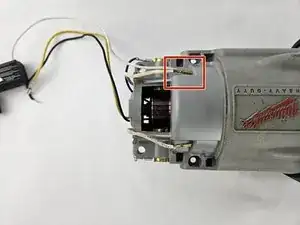

Осторожно сдвиньте со стороны корпуса мотора следующие элементы:

Черный чип.

Синий электрический провод.

Два белых электрических провода.

Установите рычаг фиксации башмака в отпущенное положение.

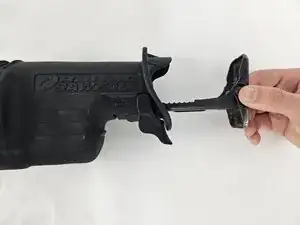

Снимите узел башмака.

Рычаг фиксации башмака удерживается штифтом.

Отсоедините рычаг.

Толкните или потяните штифт башмака, чтобы вынуть его из изолятора редуктора.

Снимите изолятор.

Для снятия требуется значительная сила. Рекомендуется помощь другого человека.

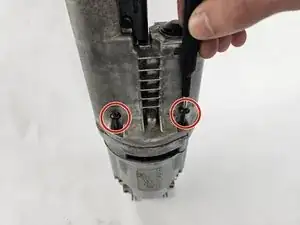

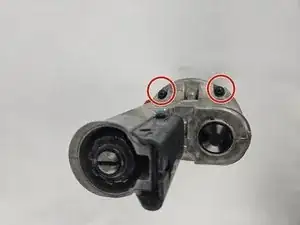

Используйте отвертку T20 Torx, чтобы удалить следующие четыре винта из корпуса редуктора:

K50 x 60 мм шайбовидный головной винт PT

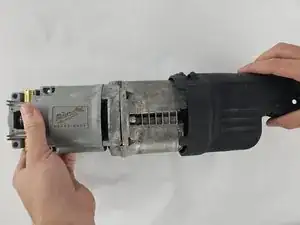

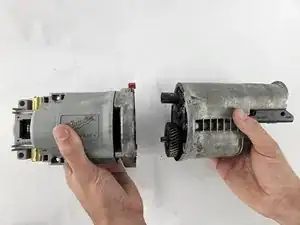

Отсоедините корпус мотора от корпуса редуктора.

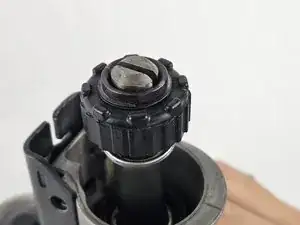

Установите корпус трансмиссии в вертикальное положение так, чтобы сборка зажима полотна была направлена вверх.

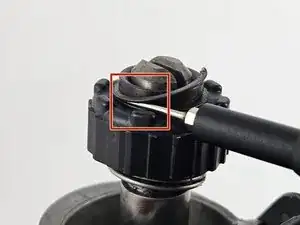

Используя плоскую отвертку, вставьте шлиц отвертки вертикально и поверните по часовой стрелке, чтобы приподнять фиксирующее стопорное кольцо и снять его с узла зажима полотна.

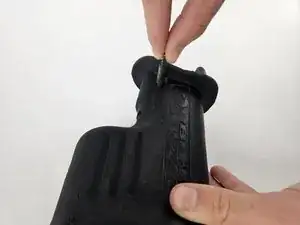

Сдвиньте зажим полотна вверх.

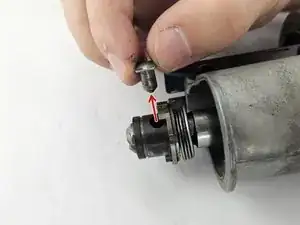

Чтобы заменить торсионную пружину, используйте плоскую отвертку, чтобы поддеть фиксирующий штифт под его квадратной головкой.

Вытяните фиксирующий штифт.

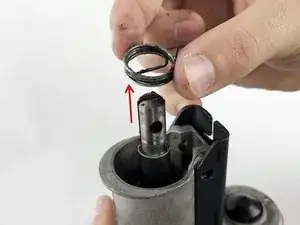

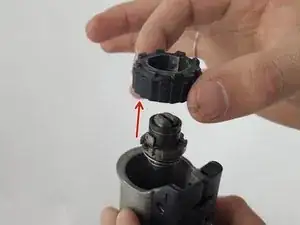

Снимите и сдвиньте узел вместе с торсионной пружиной со шпинделя.

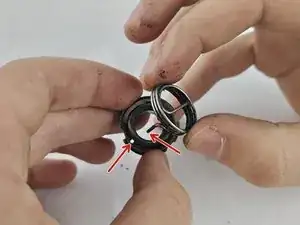

При установке новой торсионной пружины вставьте штифт в соответствующее отверстие в сборке.
