Замена механизма зажима лезвия Milwaukee Hackzall 2625-20

Электрические инструменты

Milwaukee Hackzall 2625-20 — это портативное устройство для резки, способное обрабатывать широкий спектр материалов. Колеблющаяся голова позволяет пользователю удерживать инструмент в одной позиции, в то время как режущее лезвие движется вперед и назад в процессе резания. Milwaukee Hackzall 2625-20 является компактной версией большего пилы под названием Sawzall. Этот инструмент имеет самые низкие показатели вибрации на рынке.

Если ваш Milwaukee Hackzall 2625-20 больше не удерживает лезвие в механизме зажима, попробуйте следовать этим шагам для замены возможных неисправных деталей в механизме зажима.

Шаг 1

Уберите винты, которые держат корпус устройства вместе. Размеры винтов варьируются; для одного из них потребуется отвертка TORX T9 размером 7,0 мм.

Используйте отвертку TORX T10, чтобы удалить один винт размером 14,0 мм.

Используйте отвертку TORX T15 для остальных восьми винтов размером 16,0 мм.

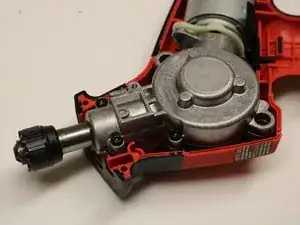

Снимите корпус, чтобы получить доступ ко всем внутренним компонентам.

Шаг 2

Откройте устройство.

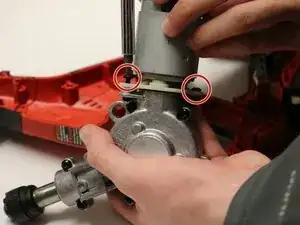

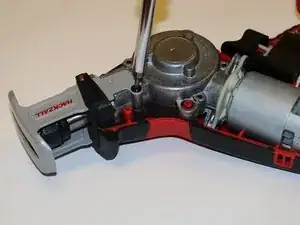

Удалите винты, соединяющие подошву с редуктором, используя отвертку TORX T15 для удаления винтов размером 14,0 мм. Вам нужно будет вытащить подошву и редуктор, чтобы добраться до винта с другой стороны.

Шаг 3

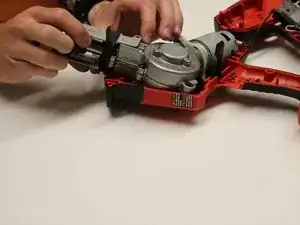

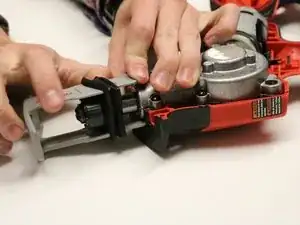

Используя палец, поднимите резинку, чтобы вы могли снять подошву с механизма зажима лезвия.

Шаг 4

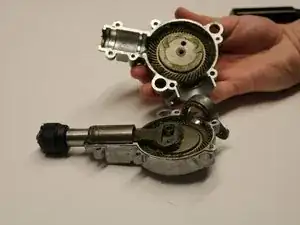

Отсоедините редуктор от мотора.

Удалите винты из редуктора, чтобы получить доступ к механизму зажима лезвия, затем вытащите механизм зажима лезвия из редуктора. Используйте отвертку TORX T15, чтобы удалить пять винтов размером 14,0 мм.

Шаг 5

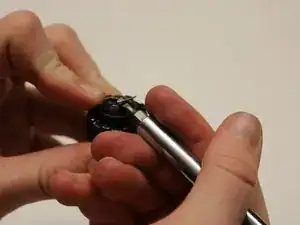

Снимите внешнее удерживающее кольцо.

Затем удалите переднюю кулачковую опору.

После этого извлеките штифт.

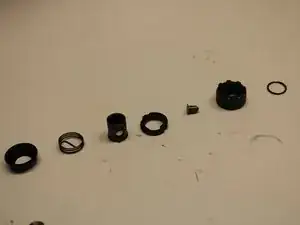

Снимите кулачковую втулку.

Удалите втулку.

Извлеките пружину кручения.

Наконец, снимите крышку пружины.
