Замена сборки шестерен DeWalt DWE305

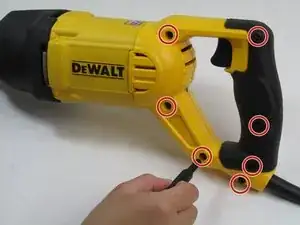

Открутите семь винтов Torx безопасности с цилиндрической головкой длиной 3/4 дюйма из рукоятки с помощью биты Torx T20H и точного битодержателя iFixit.

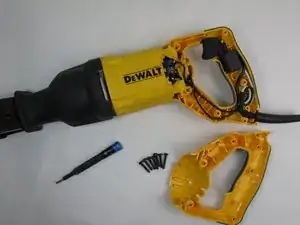

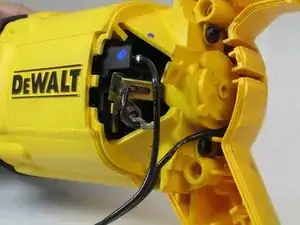

После удаления винтов снимите верхнюю крышку, чтобы получить доступ к сборке триггера.

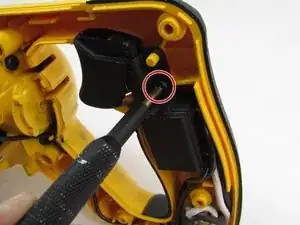

Открутите один винт Torx безопасности с цилиндрической головкой длиной 3/4 дюйма, фиксирующий сборку триггера, с помощью биты Torx T15H.

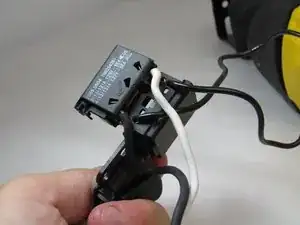

Вытяните всю сборку триггера из рукоятки.

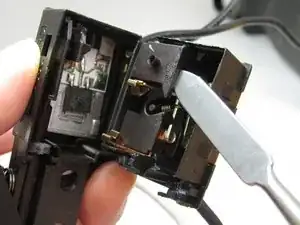

Используйте острую часть металлической лопатки, чтобы поддеть и открыть прямоугольный корпус, в котором размещены электрические контакты и провода сборки триггера.

Будьте предельно осторожны, чтобы не повредить провода или электрические контакты металлической лопаткой

Оцените состояние сборки, осмотрев внутреннюю часть корпуса на наличие пыли, грязи или смещений.

Переверните сборку, осмотрите её заднюю часть, где выходят провода, и проверьте, нет ли повреждений кабелей, подключённых к сборке двигателя.

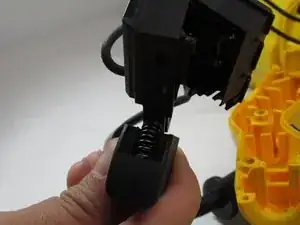

Осмотрите компонент пружины и проверьте, не смещена ли она или деформирована ли.

Возможно, потребуется использовать плоскую тупую часть металлической лопатки, чтобы сдвинуть пружину и увидеть внутреннюю часть корпуса.

Если какие-либо компоненты сборки триггера — электрические контакты, проводка или пружина — повреждены без возможности ремонта, замените сборку и подключите новый элемент к проводам, идущим от сборки двигателя.

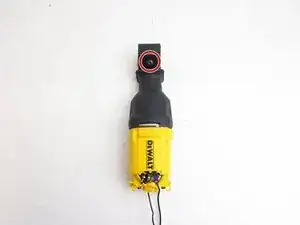

Воспользуйтесь отвёрткой Phillips №2, чтобы выкрутить большой чёрный винт на подошве устройства или в чёрном пластиковом корпусе.

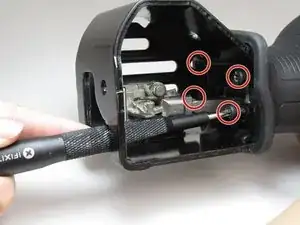

Используйте биту Torx T20H с точным битодержателем iFixit, чтобы открутить четыре винта Torx безопасности с цилиндрической головкой длиной 3/4 дюйма изнутри корпуса подошвы.

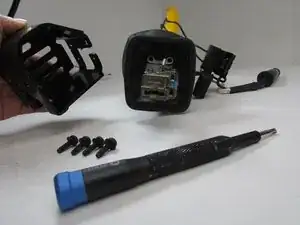

После удаления четырёх винтов крепления защитного корпуса снимите чёрную пластиковую крышку (подошву) с устройства.

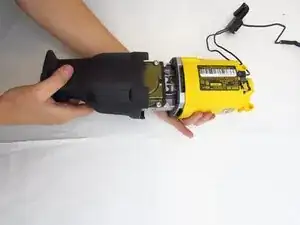

Сдвиньте чёрный резиновый компонент (оболочку) в сторону, чтобы получить доступ к сборке возвратно-поступательного вала и металлической пластине.

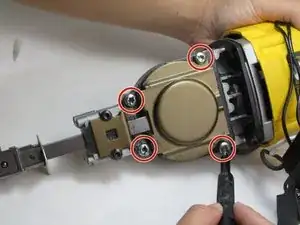

Открутите четыре винта Torx с цилиндрической головкой из нержавеющей стали длиной 1,5 дюйма, прикреплённые к золотой металлической пластине. Используйте биту Torx T25H и точный битодержатель iFixit.

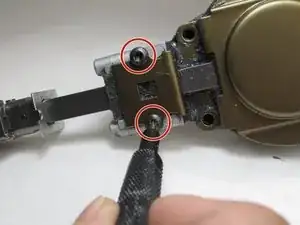

Открутите два небольших чёрных винта Torx с цилиндрической головкой длиной ¾ дюйма с помощью биты Torx T20H и точного битодержателя iFixit.

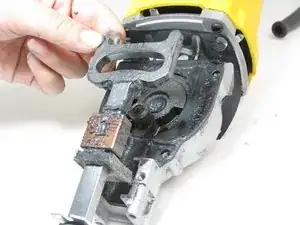

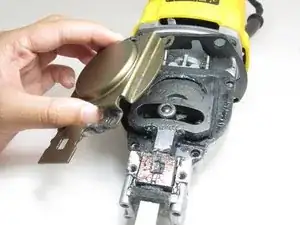

Осторожно снимите золотую металлическую пластину. Возможно, потребуется использовать плоский инструмент, чтобы поддеть крышку от липкой поверхности.

После снятия пластины возвратно-поступательный вал становится доступным. Снимите вал и проверьте его на наличие повреждений или недостатка смазки.

Если вал не смазан, нанесите смазку для пилы в достаточном количестве.

Проверьте переднюю часть вала, где крепится полотно. Если вал загрязнён пылью или грязью, аккуратно очистите его с помощью небольших ватных палочек и чистящей жидкости.

Обращайте внимание на полотно, если оно установлено, и будьте осторожны, чтобы не сделать поверхность слишком скользкой из-за избытка смазки или чистящей жидкости.

Если какие-либо части возвратно-поступательного вала повреждены, замените вал на новый.

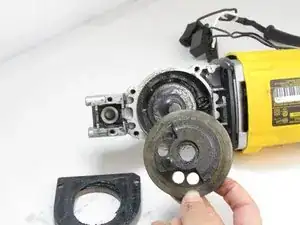

Снимите тяжелую серую металлическую крышку, расположенную над шестерней, чтобы добраться до сборки. Отложите металлическую крышку в сторону и аккуратно извлеките сборку шестерни.

Оцените состояние шестерни, убедитесь, что в ней не скопилась грязь или мусор, блокирующий её работу. Также проверьте зубья шестерни на предмет изломов. Очистите сборку шестерни и при необходимости замените шестерню.
