Замена узла мотора DeWalt DWE305
Узел мотора пилы DeWalt DWE305 может потребовать замены, если устройство не работает при полностью заряженной батарее, не перегрелось и лезвие было заменено. Диагностику DWE305 следует проводить по процедурам iFixit в ++DeWalt DWE305 Troubleshooting. В этом руководстве подробно описан процесс замены узла мотора DWE305.
Заменив узел мотора, вы вернёте DWE305 в рабочее состояние. Для выполнения этой работы специальных навыков не требуется.
Шаг 1
Выверните большой винт в области фиксации устройства крестовой отвёрткой Phillips #2.
Шаг 2

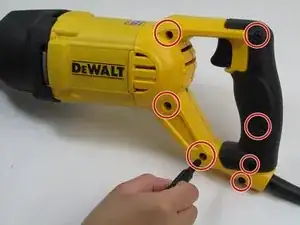

Снимите все семь защитных винтов с цилиндрической головкой 3/4" со стороны левой ручки с помощью отвертки Torx T20H.

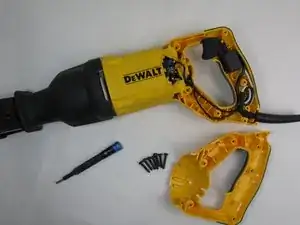

Снимите левую половину ручки, как показано на второй фотографии.

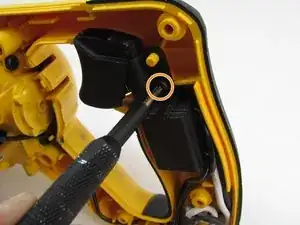

Выверните один защитный винт с цилиндрической головкой 3/4" внутри ручки отверткой Torx T15H, затем извлеките узел курка из ручки и отодвиньте в сторону.
Шаг 3

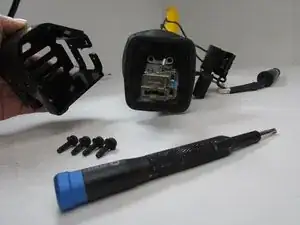

Используйте отвертку Torx T20H, чтобы вывернуть четыре защитных винта с цилиндрической головкой 3/4" из корпуса, в котором расположено лезвие пилы.
Осторожно — в корпусе имеются острые выступы.
Шаг 4
Снимите чёрную пластиковую крышку (подошву) с устройства.
Сдвиньте чёрный резиновый элемент (чехол) чтобы открыть шток хода и металлическую пластину.
На внутренней поверхности крышки имеется белая литиевая смазка, используемая для смазки.
Шаг 5

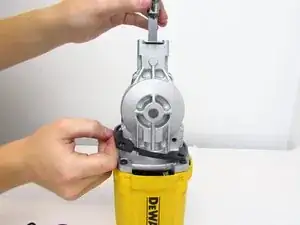

Снимите резиновую прокладку, расположенную над четырьмя защитными винтами Torx у основания зубчатого узла на нижней части устройства.
Обратите внимание на правильную ориентацию и направление этой резиновой прокладки и не забудьте вернуть её при сборке.
Шаг 6

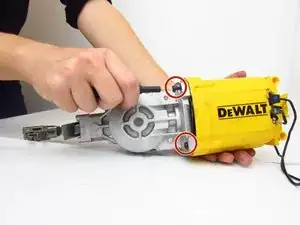

Выверните четыре защитных винта с цилиндрической головкой 3/4" спереди с помощью отвертки Torx T20H.

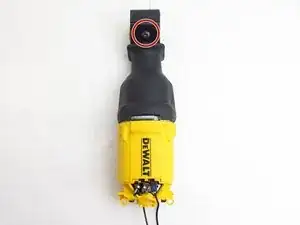

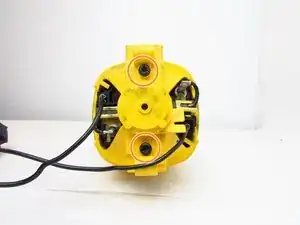

Переверните устройство и выверните два винта 3/4" в области ручки отверткой Torx T20H.
Шаг 7

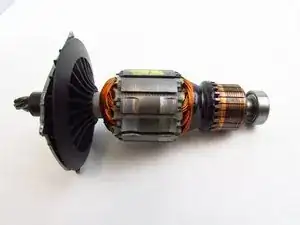

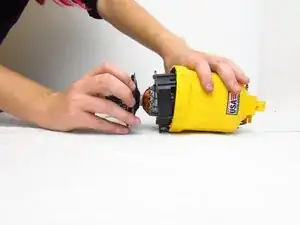

Выньте узел мотора и осмотрите его на предмет повреждений или пыли.
Узел мотора магнитный, поэтому для его извлечения может потребоваться небольшое усилие.
Шаг 8
Если обнаружены повреждения, замените или отремонтируйте устройство.
Если повреждений не обнаружено, проверьте другие компоненты.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
