Замена щеток мотора DeWalt DW660
Мотор внутри DW660 использует две угольные щетки, которые передают электричество ротору, скользя по медному коллектору. Щетки со временем изнашиваются при регулярном использовании, поэтому их необходимо будет заменить.
Шаг 1

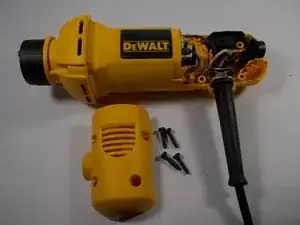

Удалите четыре винта T20 Torx размером 19 мм на задней стороне устройства.
Шаг 2

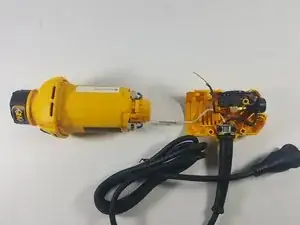

Удалите другую часть задней крышки.

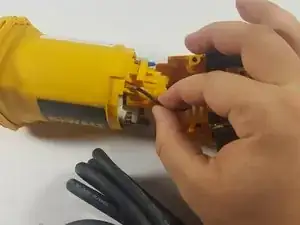

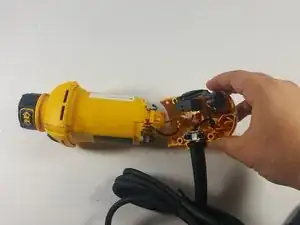

Отсоедините черные и белые провода питания от мотора.
Шаг 3

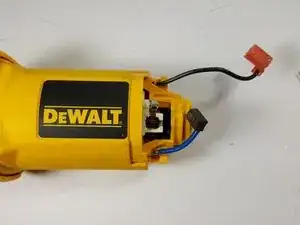

Зажмите синий провод щетки двумя пальцами.
Потяните за провод, извлекая его из мотора.
Шаг 4

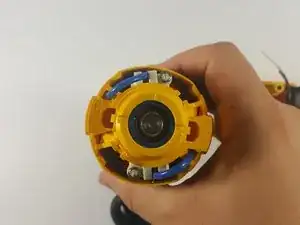

Используя металлическую лопатку, поднимите спиральную пружину, удерживающую угольные щетки на месте.
Пока пружина поднята, извлеките угольную щетку, просто скользнув ее из гнезда.
Шаг 5
Повторите шаги 3 и 4, чтобы удалить другую угольную щетку.

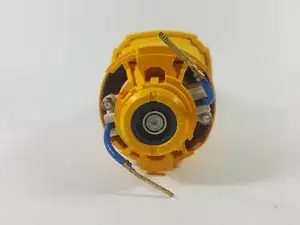

При установке новых угольных щеток убедитесь, что провод каждой щетки подключен к противоположным концам мотора.
Смотрите фотографии для визуальной помощи.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
