Замена переключателя реверса DeWalt DW997

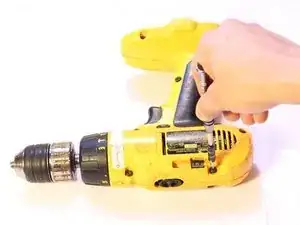

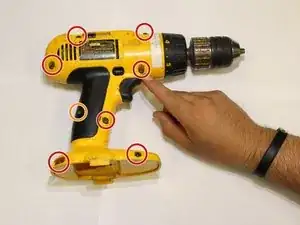

Должно быть 7 винтов длиной 21 мм — выкрутите их битой Torx T15.

Должен быть 1 винт длиной 18 мм — выкрутите его битой Torx T10.

Note: Храните все 8 винтов вместе, чтобы не потерять их.

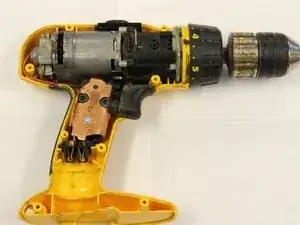

После выкручивания всех винтов снимите пластиковую облицовку, аккуратно поддев и раскрывая обе стороны по всему периметру.

Caution: Не раздвигайте две части инструментом. После удаления всех винтов части должны разойтись сами.

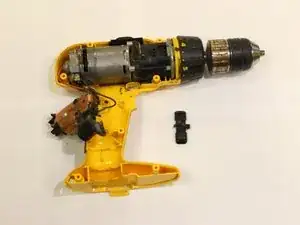

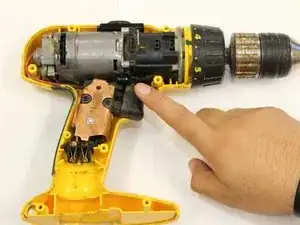

Найдите переключатель вперед/назад над спусковым крючком. Поднимите медноокрашенный узел спускового крючка и выньте переключатель двумя пальцами вверх.

Note: Переключатель должен легко выйти.

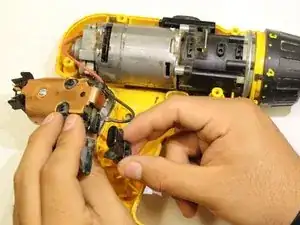

Возьмите заменяемый переключатель и установите его в узел спускового крючка, из которого извлечён неисправный переключатель. Новый переключатель имеет два контакта с одной стороны; больший треугольный контакт должен быть направлен к передней части дрели.

Note: Сторона переключателя с двумя контактами должна быть обращена вниз.
