Замена барабана сцепления вентилятора Echo Power Pruner 254 cc PPT2620 2019

Переведите выключатель в положение «стоп», чтобы выключить секатор перед началом любых ремонтных работ.

Снимите колпачок со свечи зажигания, потянув его прямо вверх.

Используйте отвертку Torx T25, чтобы ослабить (но не снимать) два винта, стягивающих основной трубный узел с рукояткой управления.

Снимите рукоятку управления с основного трубного узла.

Снимите семь винтов Torx T25, скрепляющих рукоятку управления.

Поднимите верхнюю половину рукоятки управления прямо вверх, чтобы снять её.

Выньте блокировку газа из рукоятки управления.

При сборке убедитесь, что блокировка газа и курок газа ориентированы правильно, а маленькая проволочная пружина вставлена в отверстие на блокировке газа, как показано на втором фото.

Выньте курок газа из рукоятки управления.

При сборке убедитесь, что пружина внутри курка расположена так, чтобы обхватывать ось шарнира курка и опираться на стойку винта слева от курка.

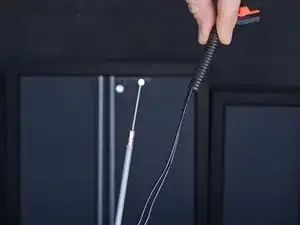

Сдвиньте трос газа вбок через прорезь в курке газа, чтобы снять его с курка.

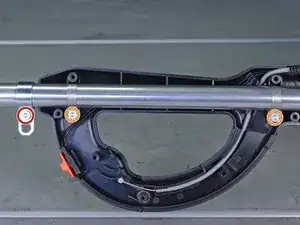

Используйте отвертку Torx T25, чтобы ослабить (но не снимать) винт, фиксирующий крюк ремня к трубке рукоятки.

Возможно, потребуется головка на 8 мм и трещотка, чтобы удерживать гайку на задней стороне крюка ремня при ослаблении болта.

Снимите два винта Torx T25, крепящие рукоятку к трубке рукоятки.

Сдвиньте крюк ремня с трубки и снимите его.

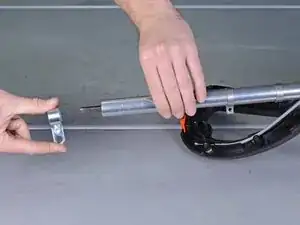

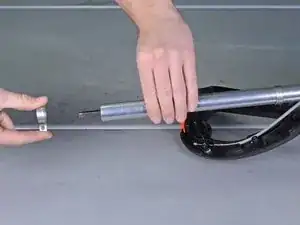

Сдвиньте и снимите оба зажима, которые держали рукоятку на трубке.

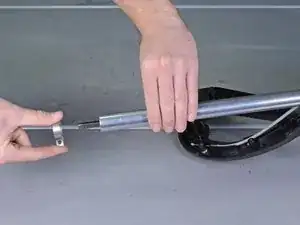

Снимите гибкую трубку с трубки рукоятки, сдвинув её и сняв.

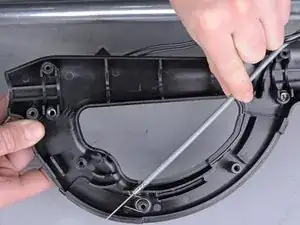

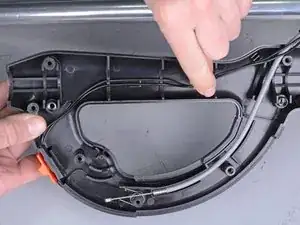

Выньте управляющие провода из их пазов в рукоятке.

Выньте трос газа из его пазов в рукоятке.

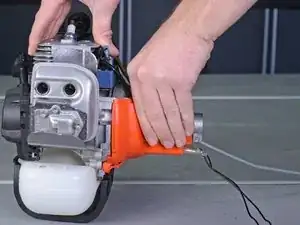

Сдвиньте пластиковую трубку, в которой собраны управляющие провода и трос газа, вверх и снимите с троса газа. Трубка останется на управляющих проводах.

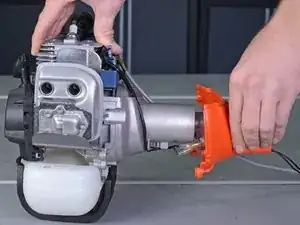

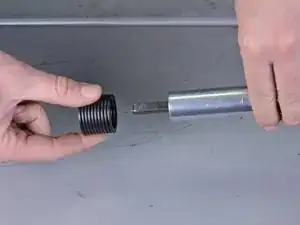

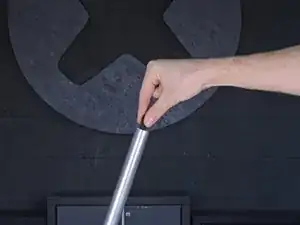

Выньте вал привода прямо из трубки рукоятки и снимите его.

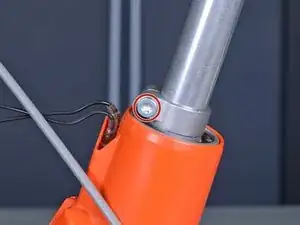

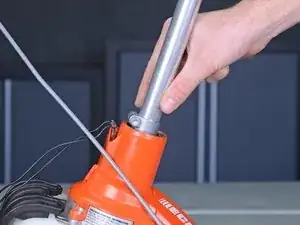

Используйте отвертку Torx T25, чтобы ослабить (но не снимать) винт, фиксирующий хомут вокруг трубки рукоятки.

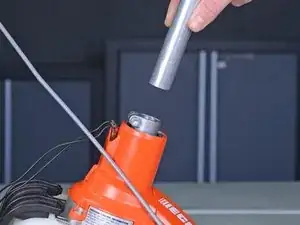

Снимите трубку рукоятки.

Снимите два винта Torx T25, крепящие крышку выхлопной системы: один между крышкой и топливным баком, другой рядом с крышкой вентилятора.

Поднимите крышку выхлопной системы, начиная со стороны, ближайшей к топливному баку, и поверните её от сборки глушителя.

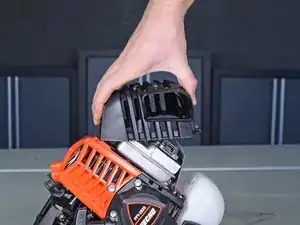

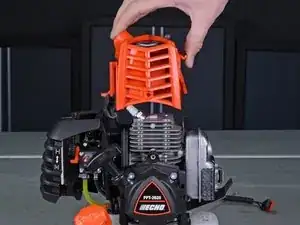

Поднимите крышку выхлопной системы, чтобы снять её.

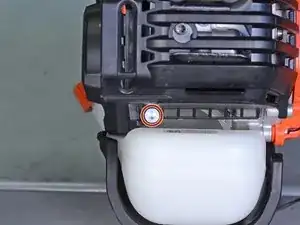

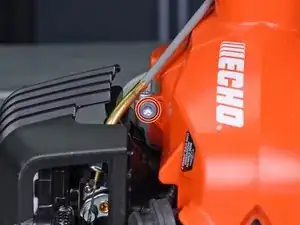

Снимите два винта Torx T25, крепящие кожух двигателя: один рядом с рукояткой стартера и другой рядом с основанием троса газа.

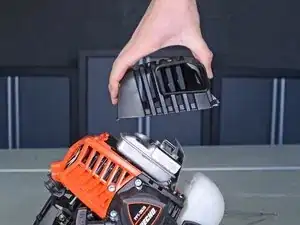

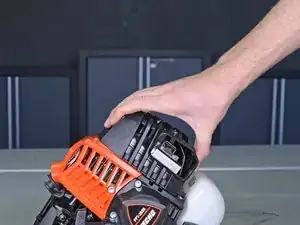

Поднимите кожух двигателя прямо вверх, чтобы снять его.

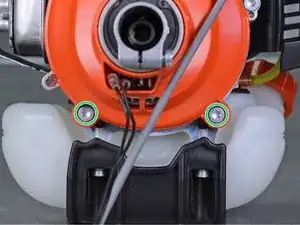

Снимите два винта Torx T25, крепящие защитный кожух вентилятора.

Выньте защитный кожух вентилятора прямо и снимите его.

Следите, чтобы он не зацепился за проходящие через него управляющие провода. Нет необходимости полностью вытаскивать провода из кожуха вентилятора.

Удалите два винта T25, закрепляющие кожух вентилятора.

Снимите кожух вентилятора.

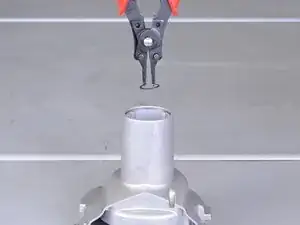

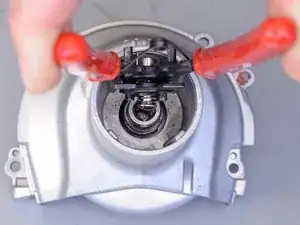

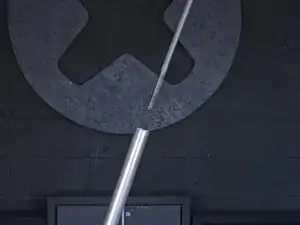

С помощью плоскогубцев для стопорных колец снимите стопорное кольцо внутри узкого конца кожуха вентилятора.

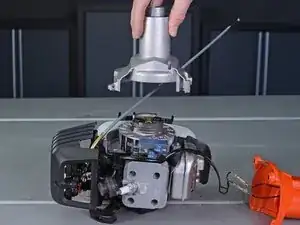

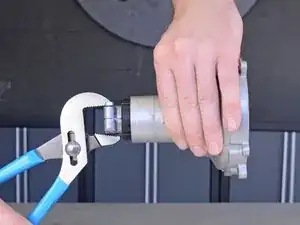

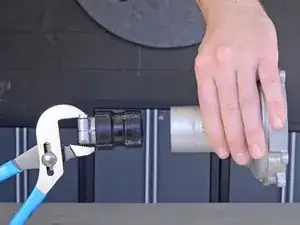

Схватите основной держатель трубки парой плоскогубцев и тяните его прямо из кожуха вентилятора. Для этого потребуется значительное усилие.

Осторожно, не повредите и не деформируйте держатель трубки при вытягивании. Не захватывайте внутреннюю часть держателя плоскогубцами.

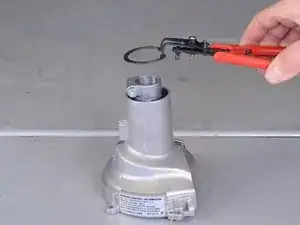

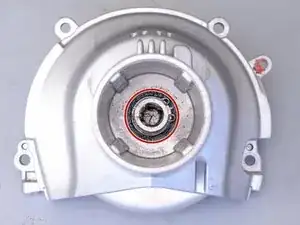

Используйте плоскогубцы для стопорных колец, чтобы снять стопорное кольцо вокруг барабана сцепления.

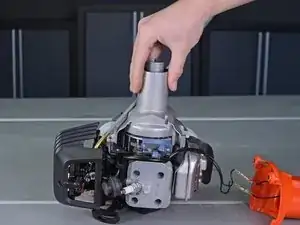

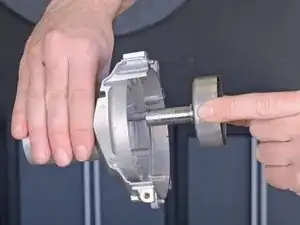

Используйте керн или болт, чтобы аккуратно выбить барабан сцепления вентилятора.

Снимите барабан сцепления вентилятора.
