Замена спускового крючка Bosch PS21
Замена спускового крючка достаточно проста, но может потребовать некоторых усилий.
Необходимо снять аккумулятор перед началом работы над проектом, чтобы избежать травм при отключении спускового крючка от двигателя.
Шаг 1

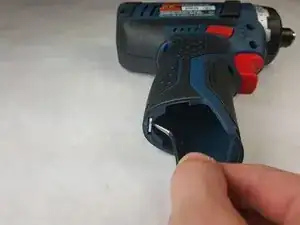

Сожмите две защелки по бокам аккумулятора и вытяните аккумулятор.
Шаг 2

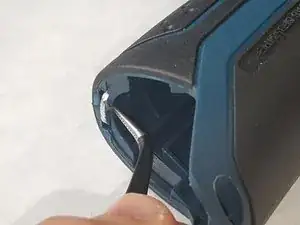

Найдите зажим, который соединяет две половины внешнего корпуса на заднем крае вала аккумулятора. *Используйте угловые пинцеты для удаления зажима.
Поместите пинцеты в выемку на внутренней стороне зажима. Используйте другую руку, чтобы крепко держать дрель и тянуть к себе, пока зажим не освободится.
Шаг 3

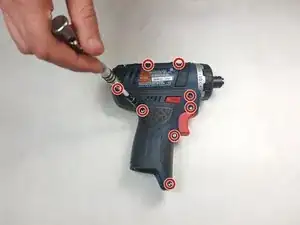

Найдите восемь винтов размером 5,5 мм, расположенных на верхней стороне дрели.
Удалите каждый винт с помощью отвертки T8 Torx, отложите в безопасное место.

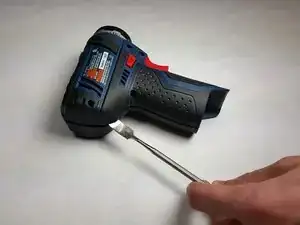

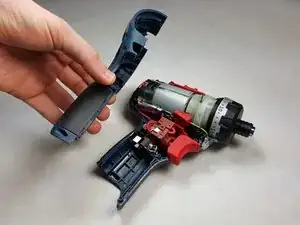

После удаления всех винтов используйте небольшую или среднюю металлическую лопатку, чтобы снять корпус и открыть доступ к двигателю и спусковому крючку.
Шаг 4

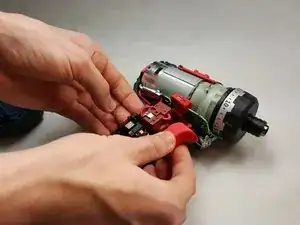

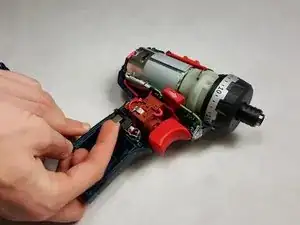

Поместите палец под металлическую вкладку, видимую здесь, и осторожно поднимите, чтобы освободить механизм спускового крючка.
Аккуратно возьмите сборку спускового крючка и аккуратно потяните вверх, не смещая слишком сильно.
Шаг 5

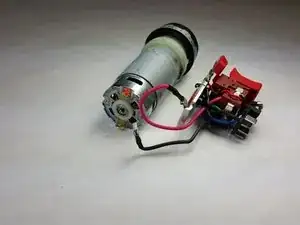

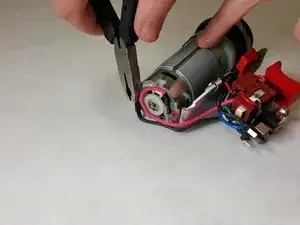

Аккуратно отсоедините два провода, соединяющих двигатель со спусковым крючком, используя пару плоскогубцев.
Сборка спускового крючка имеет номер детали: 1607233422
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
