Замена мотора Bosch PS21

Электрические инструменты

Если мотор вышел из строя, его можно заменить простым образом. Bosch предлагает новый мотор для замены. При разборке дрели убедитесь, что у вас есть ровная, чистая рабочая поверхность. Тщательно следуйте этому руководству, чтобы заменить неисправный мотор.

Шаг 1

Сжимайте два боковых язычка на аккумуляторе и выдвиньте батарею.

Шаг 2

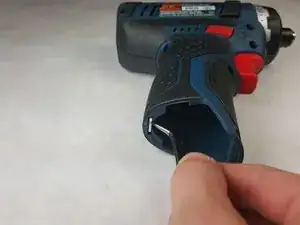

После удаления батарейного блока найдите зажим, который соединяет две половинки внешнего корпуса, показанный на картинке. Уберите зажим с помощью угловых пинцетов или аналогичного инструмента. Сохраните зажим для сборки.

Шаг 3

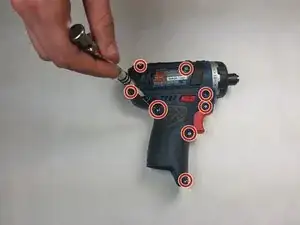

Найдите восемь винтов размером 5.5 мм, как показано на картинке.

Снимите каждый винт с помощью небольшого крестообразного отвертки. Сохраните все винты для сборки.

Шаг 4

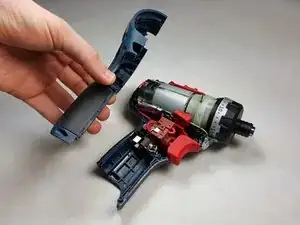

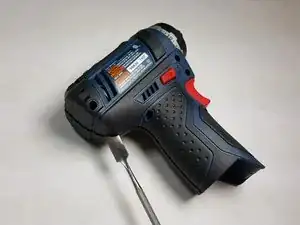

Начиная с задней части дрели, используйте клин, чтобы разделить две половинки внешнего корпуса по линии разъединения.

Шаг 5

Мотор и сборка кнопки запуска соединены двумя проводами. Не тяните и не накладывайте напряжение на эти провода.

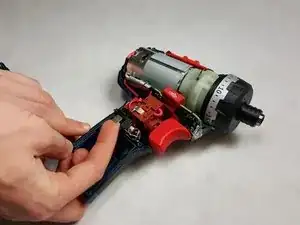

Поднимите металлический язычок, как показано на первом изображении, чтобы освободить сборку кнопки запуска.

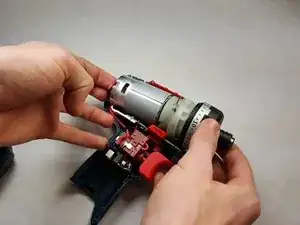

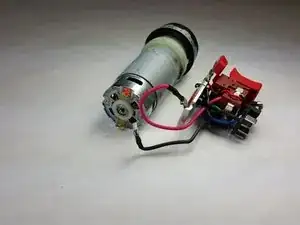

Осторожно извлеките мотор и сборку кнопки запуска из корпуса дрели. Уберите компоненты в одном куске, как показано на втором изображении.

Шаг 6

Не зажимайте плоскогубцы слишком сильно, так как это может повредить соединители проводов.

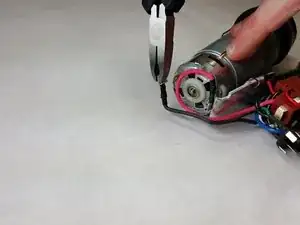

Надежно закрепите сборку мотора на месте. Используя набор плоскогубцев, осторожно потяните черный соединитель провода от мотора. Повторите это действие с красным соединителем провода.

Соединения проводов на моторе цветные, соответствуют цвету провода, который к ним подключен.
