Замена корпуса мотора Skil 88
После того как вы убедились, что мотор работает и питание действительно поступает к мотору в корпусе курка, необходимо снять корпус мотора и, возможно, заменить его.
Шаг 1
На передней части дрели снимите три винта с плоской головкой длиной 2", соединяющих передний и задний корпуса.
Шаг 2
Отделите передний корпус от заднего.
При разделении мотора и зубчатых передач они могут выпасть.
Шаг 3
Используйте гаечный ключ, чтобы снять винт длиной 0,5" с нижней части ручки.
Шаг 4
Отделите шнур от ручки.
Шаг 5

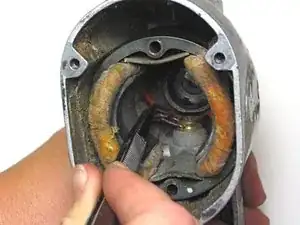

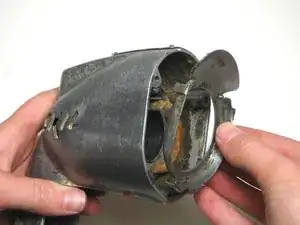

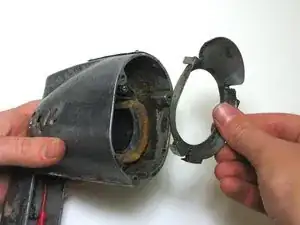

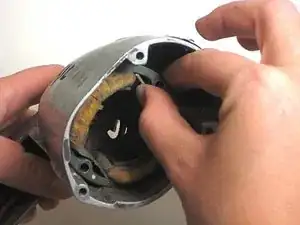

Удалите внутренний перегородку.
Шаг 6

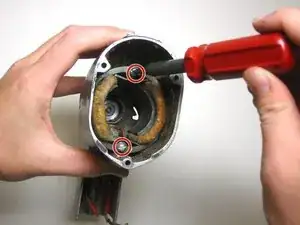

Удалите два винта с плоской головкой длиной 1", расположенных в верхней и нижней частях корпуса мотора.
Шаг 7

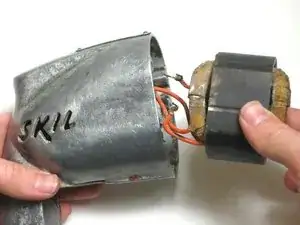

Вытяните корпус мотора.
Провода от корпуса курка должны следовать за корпусом мотора.
Шаг 8

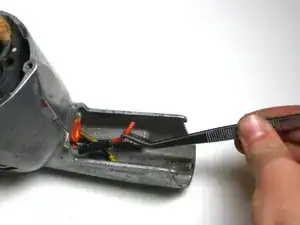

После того как вы вставили корпус мотора обратно в дрель во время сборки, проденьте провода вниз к ручке с помощью пинцета.
Подключите раздвоенный провод к разъему на задней части корпуса мотора с помощью пинцета.
Заключение
Чтобы продолжить сборку, просто следуйте инструкции в обратном порядке, начиная с шага 2.
Перевод руководства с ifixit.com
