Замена мотора Skil 88
Если у вас есть Skil 88 (SPT88-01 или SPT88-02) с неисправным мотором, этот гид поможет вам быстро заменить его, чтобы восстановить работоспособность устройства. Что такое мотор Skil 88? Это дрель из серии STP88, которая использует мотор для преобразования электрического тока, чтобы обеспечить возможность сверления твердых объектов. Если мотор выходит из строя, дрель становится непригодной для использования, так как это ее источник питания. Эта замена должна быть простой для любого человека, независимо от его опыта в ремонте или замене. Некоторые предостережения: прежде всего убедитесь, что устройство отключено перед заменой, чтобы избежать случайного включения, а также будьте готовы к тому, что при снятии частей они могут упасть. После того как вы убедились, что устройство выключено, можете начинать.
Шаг 1
С фронтальной стороны дрели открутите три плоские винта длиной 2 дюйма, соединяющие переднюю и заднюю обшивки.
Шаг 2

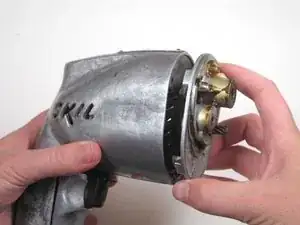

Отделите переднюю обшивку от задней.
Мотор и шестерни могут выпасть, когда вы их отделяете.
Шаг 3

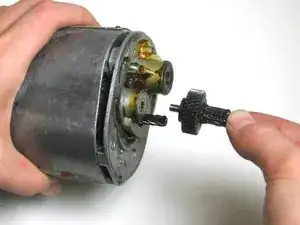

Снимите шестерню, наложенную на разделитель.
Шаг 4

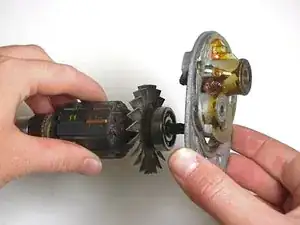

Снимите разделитель с задней обшивки.
Мотор может выйти вместе с разделителем.
Шаг 5

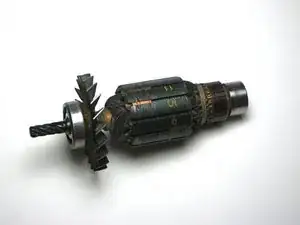

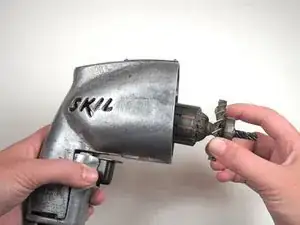

Вытащите мотор.
Шаг 6

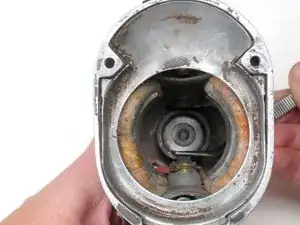

Для сборки снимите оранжевую крышку сверху с помощью плоскогубцев. Вместе с ней должен выйти втулка.
Нажмите на втулку снизу с помощью пинцета. Чтобы добраться до втулки, придется вставить пинцет через буквы "Skil". Вставьте мотор, пока втулка сжата.

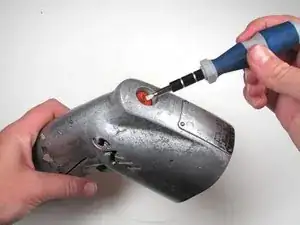

С помощью пинцета вставьте другую втулку обратно через отверстие сверху. Закрутите оранжевую крышку на место.
Заключение
Чтобы продолжить сборку, просто следуйте инструкции в обратном порядке, начиная с шага 2.
Перевод руководства с ifixit.com
