Замена подвижного клапана Tara

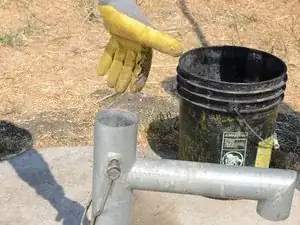

Перед началом любых ремонтных работ выполните водяной тест насоса, подняв и опустив ручку на полные 40 ходов. Правильно работающий насос выдаст более 10 литров.

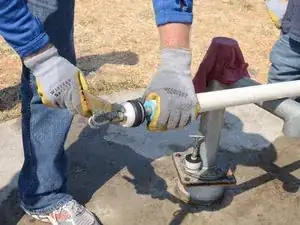

Используйте инструмент Tara, чтобы ослабить контргайки по обеим сторонам насоса.

Болты не нужно откручивать или снимать, требуется только ослабить гайки.

Выверните фиксирующие болты примерно на половину дюйма.

Болты не обязательно полностью вынимать из основания.

Вытяните пластиковую втулку и ручку прямо вверх из насоса.

Если втулка не поднимается, дополнительно ослабьте фиксирующие болты.

Поднимите ручку и верхнюю часть подающего патрубка до удобной для работы высоты в месте соединения между ними.

Ослабьте контргайку под рукояткой насоса с помощью инструмента Tara.

Открутите рукоятку насоса от верхней части подающего патрубка.

Убедитесь, что кто‑то крепко удерживает нижнюю часть подающего патрубка, чтобы предотвратить её провал в колодец.

Поднимите и снимите ручку с насоса. Храните ручку в чистом месте, чтобы избежать загрязнения.

Прикрутите T‑образную рукоятку к верхней части подающего патрубка.

Затяните контргайку вплотную к основанию T‑образной рукоятки.

Используйте T‑рукоятку, чтобы опустить подающий патрубок обратно в колодец.

Когда подающий патрубок дойдет до дна, поворачивайте T‑рукоятку при нажатии вниз.

Это зацепит обратный клапан за подвижный клапан, позволяя извлечь их из колодца вместе.

Вы должны почувствовать некоторое сопротивление, если обратный клапан успешно зацепился.

Используйте T‑рукоятку, чтобы поднять подающий патрубок прямо вверх из колодца.

Поднимайте медленно, чтобы обратный клапан не отцепился от крюка на конце подающего патрубка.

Продолжайте поднимать подающий патрубок из колодца.

Подтягивайте до тех пор, пока основание T‑рукоятки не окажется на удобной для работы высоте.

Ослабьте контргайку у основания T‑рукоятки.

Открутите T‑рукоятку от верхней части подающего патрубка.

Снимите T‑рукоятку, удерживая оставшийся конец подающего патрубка, чтобы не уронить его в колодец.

Продолжайте извлекать подающий патрубок из колодца.

Тяните до тех пор, пока не откроется первый сгонный соединитель.

Поднимите соединитель до удобной для работы высоты.

Используйте два ключа, чтобы ослабить верхнюю секцию подающего патрубка от нижней секции.

Открутите верхнюю секцию подающего патрубка.

Убедитесь, что кто‑то держит оставшуюся секцию подающего патрубка.

Снимите верхнюю секцию подающего патрубка.

Разместите первый участок основного подъемного трубопровода в чистом месте, чтобы предотвратить загрязнение.

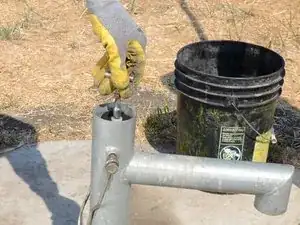

Повторите предыдущую процедуру, чтобы извлечь оставшиеся секции основного подъемного трубопровода из скважины.

Размещайте каждую новую деталь в порядке её снятия, чтобы облегчить последующую сборку.

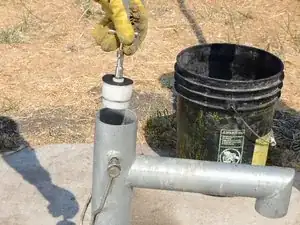

На последней секции основного подъемного трубопровода будет навинчен перемещающийся клапан, а обратный клапан будет зацеплён за перемещающийся клапан.

Будьте осторожны, чтобы обратный клапан не отщелкнулся с крючка — тяните за подъемный трубопровод медленно.

Поднимите и поверните обратный клапан, чтобы отцепить его от перемещающегося клапана.

После того как основной подъемный трубопровод и клапаны извлечены из скважины, положите тряпку на отверстие, чтобы предотвратить случайное падение предметов в скважину.

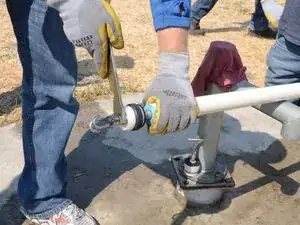

Удерживая шток насоса, используйте ключ Тара, чтобы ослабить контргайку на крюке.

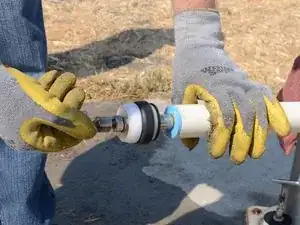

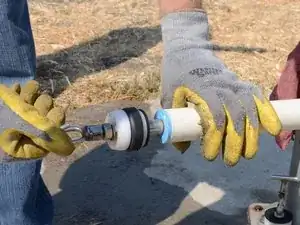

Отвинтите и снимите крюк с основания штока насоса.

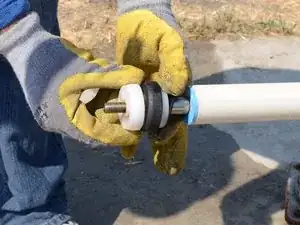

Снимите контргайку с основания штока насоса.

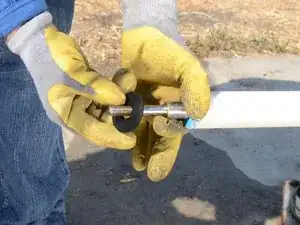

Снимите шайбу.

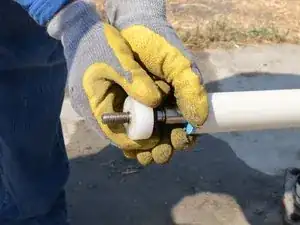

Снимите компоненты перемещающегося клапана.

Проверьте все компоненты на наличие признаков износа или повреждений.

При сборке насоса опустите обратный клапан в скважину в правильной ориентации и следуйте указаниям в обратном порядке.
