Замена подшипников DeWalt DW660

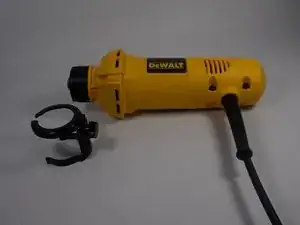

Снимите ограничитель глубины.

Если ограничитель не снимается легко, используйте вращательное движение, чтобы стянуть его с инструмента.

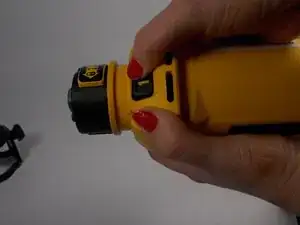

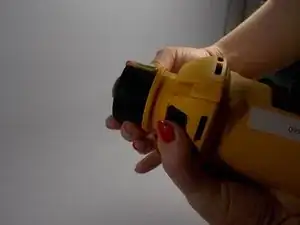

Удерживайте фиксатор №1, чтобы предотвратить вращение мотора.

Держа фиксатор №1, также удерживайте фиксатор №2.

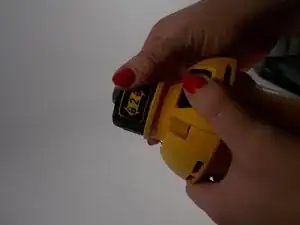

Поворачивайте фиксатор №2 против часовой стрелки, чтобы отвинтить гайку цанги.

Снимите гайку цанги и саму цангу с устройства.

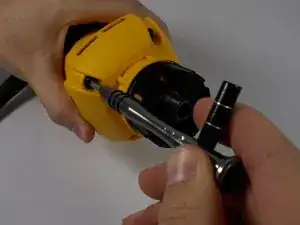

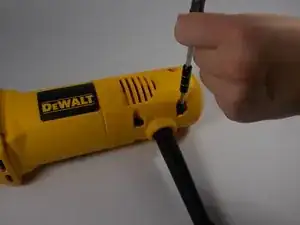

Отвинтите четыре винта Torx T20 длиной 19 мм на кожухе мотора.

Аккуратно снимите кожух с корпуса.

При снятии кожуха пружина, управляющая фиксатором №2, может выскочить.

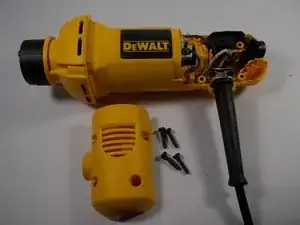

Отвинтите четыре винта Torx T20 длиной 19 мм по бокам задней части DW660.

Разберите задние две половины корпуса.

Двумя пальцами вытяните чёрный и белый провод питания от мотора, чтобы полностью отсоединить заднюю часть устройства.

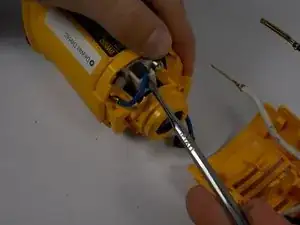

Снимите витую пружину с задней части щётки с помощью лопатки.

Держа пружину в стороне, используйте заострённую лопаточку, чтобы выдвинуть угольную щётку вверх из направляющей.

Медленно отпустите пружину щётки. Она встанет в направляющую щётки.

Повторите этот шаг для второй щётки.

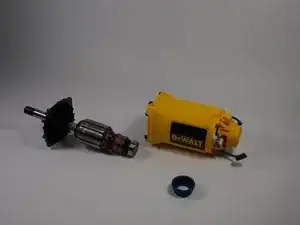

Вытяните ротор из передней части DW660.

Будьте очень осторожны, чтобы ротор не столкнулся со статором. Обмотки статора или коллектор легко повредить.

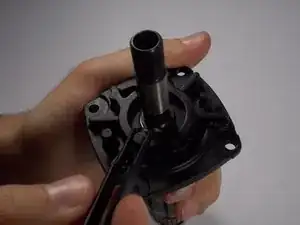

Снимите стопорное кольцо с подшипника с помощью пассатижей для стопорных колец.

Потребуется усилие, и стопорное кольцо будет вести себя как пружина, поэтому следите, чтобы кольцо не вырвалось из пассатижей.

Снимите чёрный пластиковый блок подшипника со вала мотора.

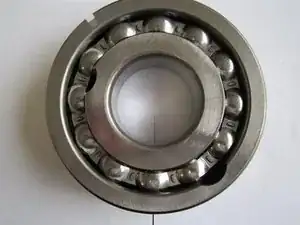

Извлеките шариковый подшипник из блока подшипника.

Снимите резиновую крышку с подшипника.

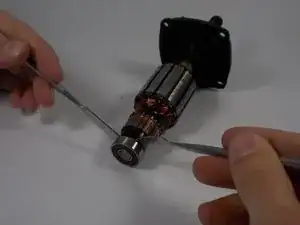

Используйте съёмник подшипников, чтобы снять подшипник с вала.

При установке новых подшипников может помочь небольшой молоток и полый цилиндрический стержень с той же наружной диаметром, что и внутренняя обойма подшипника.
