Замена кнопки на DeWalt DW920

Электрические инструменты

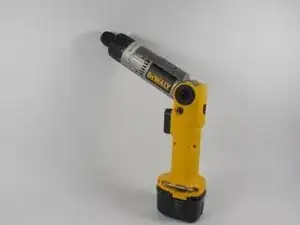

Замена кнопки на вашем DeWalt DW920 возможна, если вы обнаружили, что кнопка не реагирует, заедает или частично активирует дрель. В этом руководстве представлены все шаги, начиная с безопасного открывания устройства, замены старой кнопки и заканчивая тестированием вашего инструмента, чтобы убедиться, что он снова в наилучшей форме.

Важно: Сначала необходимо выключить устройство и разрядить батарею, если она установлена, чтобы избежать последствий электрического тока.

Следуя этому руководству, вы сможете отремонтировать свою дрель и вернуть ее к работе!

Шаг 1

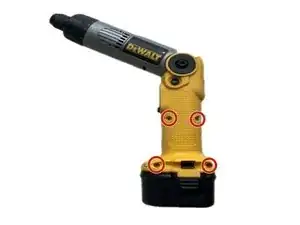

Используйте отвертку Phillips #2 для удаления четырех винтов, чтобы открыть корпус.

Убедитесь, что дрель отключена от сети, и снимите батарею, чтобы избежатьElectrical shock or accidental activation.

Шаг 2

Снимите наружный корпус, чтобы получить доступ к винтам, которые соединяют внешнюю оболочку дрели.

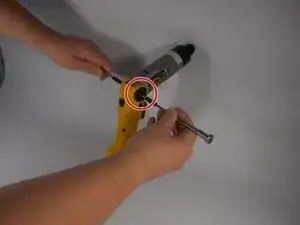

Используйте отвертку Phillips #2 для удаления всех винтов, скрепляющих две части корпуса.

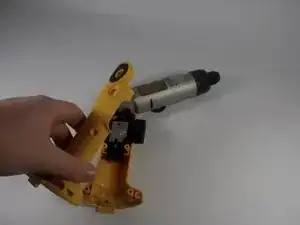

Возьмите две половинки корпуса и аккуратно разъедините их.

Обязательно не касайтесь никаких деталей внутри отвертки.

Шаг 3

Найдите и замените старую кнопку. Узел кнопки должен находиться внутри дрели.

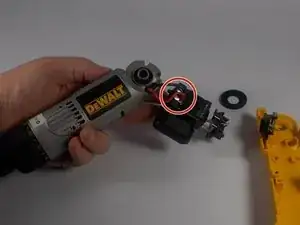

Кнопка – это компонент, прикрепленный к мотору и проводам. Осторожно ослабьте проводку кнопки, чтобы отделить соединения клемм.

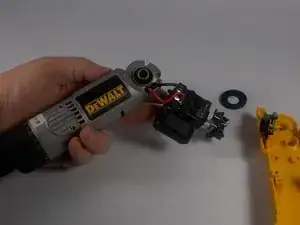

Удалите провода. Затем сделайте фотографию, чтобы запомнить, как они должны быть подключены. Выньте старую кнопку из ее посадки в корпусе.

Шаг 4

Установите новую кнопку. Поместите новую кнопку на место, откуда была старая.

Припаивайте провода вместе, помещая клемму в разъем.

Проверьте соединения проводов с помощью фотографии, сделанной ранее, если это необходимо.

Убедитесь, что кнопка надежно зафиксирована на своем месте.

Шаг 5

Чтобы собрать дрель, выровняйте две половинки корпуса на их исходных местах, убедившись, что внутренние детали, в частности кнопка, правильно расположены.

Вставьте винты обратно в соответствующие отверстия и закрутите их с помощью отвертки Phillips #2.

Закручивайте гайки под углом, чтобы обеспечить равномерное натяжение.

Шаг 6

Протестируйте кнопку, повторно подключив батарею или подключив дрель к сети.

Нажмите на кнопку, чтобы заставить дрель работать и включить механизм. Если она не будет работать корректно, проверьте проводку и

Перевод руководства с ifixit.com
