Замена мотора DeWalt DW920
Замена мотора DeWalt DW920 — простой и эффективный способ установить новый двигатель в DeWalt DW920, электрический инструмент, используемый в качестве дрели. Эта операция может понадобиться после многолетней эксплуатации мотора, когда он изношен или повреждён. Замена мотора не только вернёт устройству ощущения новой работы, но и обеспечит годы службы с новым мотором. Для выполнения этой работы не требуются специальные навыки — инструкции приведены в разделе шагов.
Шаг 1
Используйте крестовую отвертку Phillips #2, чтобы выкрутить четыре винта и открыть корпус.
Убедитесь, что дрель отключена от сети и снят аккумулятор, чтобы избежать поражения электрическим током или случайного включения.
Шаг 2

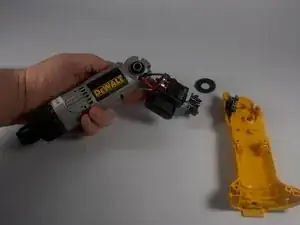

Снимите наружный кожух, чтобы получить доступ к винтам, крепящим внешнюю оболочку дрели.
Используйте крестовую отвертку Phillips #2, чтобы выкрутить все винты, соединяющие две части корпуса.
Разделите две половины корпуса, аккуратно раздвинув их.
Не прикасайтесь к внутренним деталям дрели.
Шаг 3
Найдите и замените старый триггер. Сборка триггера находится внутри дрели.
Триггер — это компонент, соединённый с мотором и проводами. Ослабьте проводку триггера осторожно, чтобы можно было разъединить клеммные соединения.
Отключите провода. Затем сделайте фотографию, чтобы запомнить порядок соединений. Выньте старый триггер из его посадочного места в корпусе.
Шаг 4
Установите новый триггер. Поместите новый триггер в положение в корпусе, из которого был извлечён старый.
Припаяйте провода, закрепив клемму в разъёме.
При необходимости проверьте соединения проводов по сделанной ранее фотографии.
Убедитесь, что триггер надёжно зафиксирован в своём положении.
Шаг 5
Чтобы собрать дрель, совместите две половины корпуса в исходных положениях, убедившись, что внутренние детали, в частности триггер, установлены правильно.
Верните винты на их места и закрепите их крестовой отверткой Phillips #2.
Закручивайте винты под углом, чтобы обеспечить равномерное затягивание.
Шаг 6
Проверьте работу триггера, подключив аккумулятор или включив дрель в сеть.
Нажмите на триггер, чтобы провернуть дрель и включить механизм. Если устройство не работает правильно, отключите и проверьте проводку и положение триггера.
Если возникают проблемы с триггером, не применяйте силу. Вернитесь к предыдущим шагам.
Шаг 7
Осторожно извлеките мотор и механизм триггера из корпуса дрели.
Шаг 8
Найдите точки крепления моторного узла к механизму триггера и аккуратно отсоедините провода в местах пайки.
Отметьте положение двух проводов малярной лентой.
Припаяйте провода нового моторного узла к механизму триггера.
Заключение
- Следуйте руководству по замене корпуса, чтобы восстановить корпус дрели.
- Руководство по замене триггера приведено выше.
- Для повторной сборки устройства выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
