Замена сборки PTO для гвоздезабивателей Dewalt

Перед началом ремонта извлеките аккумулятор из устройства.

Используйте отвертку T10, чтобы unscrew десять винтов, крепящих корпус.

Некоторые из этих винтов сильно утоплены. Вы можете использовать плоскую отвертку, чтобы ослабить их.

Положите устройство на левую сторону (с крючком для пояса).

Поднимите и удалите правую часть корпуса устройства.

Извлеките кнопку блокировки из ее углубления.

При сборке убедитесь, что кнопка правильно установлена и активирует спусковой механизм.

Вытащите разъем аккумулятора из его углубления.

Извлеките плату переключателя из ее углубления.

Удалите две пружинные зажимы из корпуса.

При сборке используйте эти фотографии, чтобы помочь вам расположить все свободные детали обратно в корпус.

Обязательно проложите провода через жёлтую канавку.

Не забудьте переустановить пружинные зажимы.

Осторожно переверните устройство.

Удалите левую часть корпуса устройства.

Пружина под кнопкой разблокировки имеет тенденцию вылетать. Будьте осторожны, чтобы не потерять пружину.

Осторожно извлеките кнопку разблокировки из устройства.

Удалите пружину кнопки из устройства.

Вытащите штифт, который крепит сборку PTO к устройству.

Используйте отвертку T10, чтобы удалить два винта, крепящих соленоид.

Поднимите соленоид от устройства.

Соленоид все еще подключен к устройству двумя проводами. Будьте осторожны, чтобы не натянуть провода.

Сдвиньте соленоид с направляющих сборки PTO.

Совет по сборке: Когда вы будете устанавливать соленоид обратно на сборку PTO, убедитесь, что пластиковый штифт совмещён с выемкой.

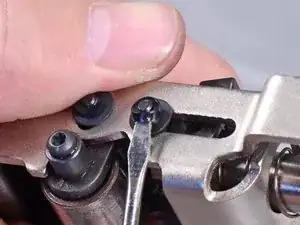

Используйте плоскую отвертку, чтобы извлечь резиновую заглушку, удерживающую штифт плунжера.

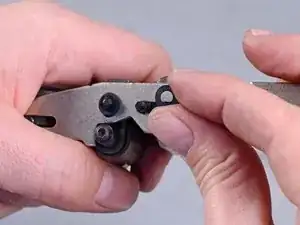

Сохраните резиновую заглушку и шайбу для вашей новой сборки.

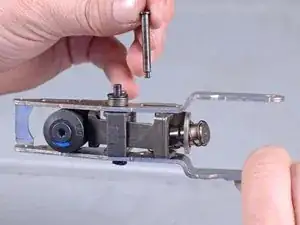

Удалите штифт плунжера из сборки PTO.

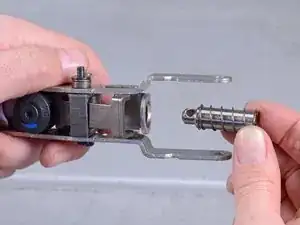

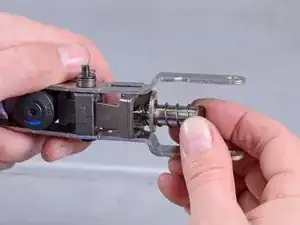

Удалите плунжер и пружину из сборки PTO.

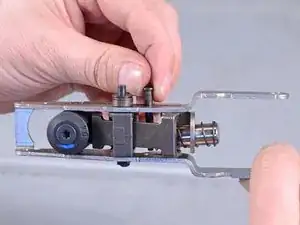

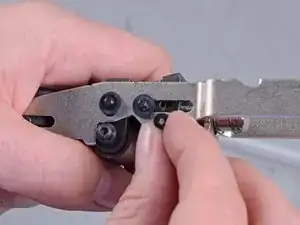

Установите плунжер, пружину и штифт на вашу новую сборку.

Осталась только сборка PTO.
