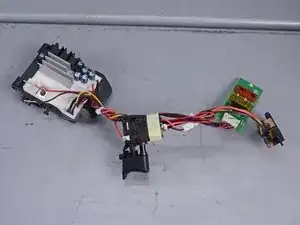

Замена основной электроники Dewalt Nailers DCN21PL 2018

Перед началом ремонта извлеките аккумулятор из устройства.

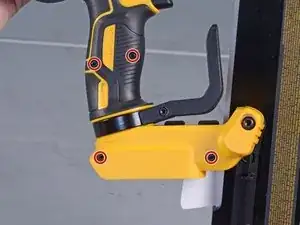

Используйте отвертку T10, чтобы выкрутить четыре винта, крепящие нижнюю половину корпуса.

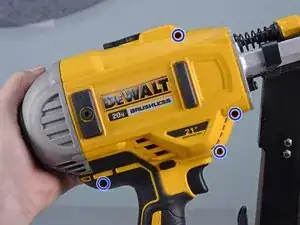

Снимите четыре винта T10, крепящие верхнюю половину корпуса.

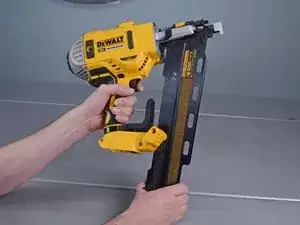

Используйте отвертку T10, чтобы выкрутить винт, крепящий магазин к основанию.

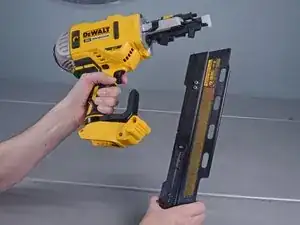

Снимите магазин, потянув его вниз и от себя, чтобы отщелкнуть и освободить его от степлера.

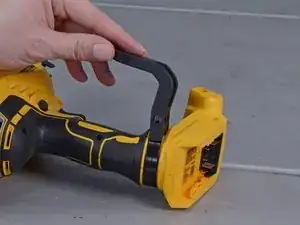

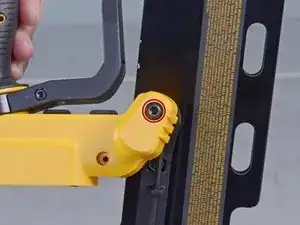

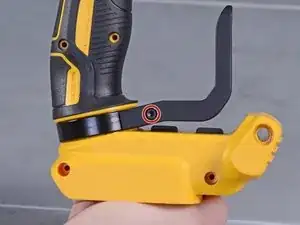

Используйте отвертку T15, чтобы выкрутить винт, удерживающий крючок для обрамления.

Снимите крючок.

На этом шаге может потребоваться значительная сила.

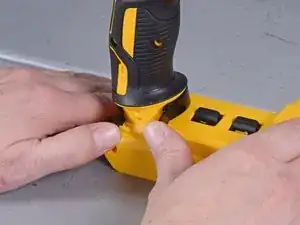

Двумя большими пальцами сильно разожмите металлическую прижимную скобу крючка, одновременно медленно продвигая её вперед, чтобы снять с рукояти.

При снятии этой скобы она имеет склонность отскакивать от рукояти после снятия напряжения.

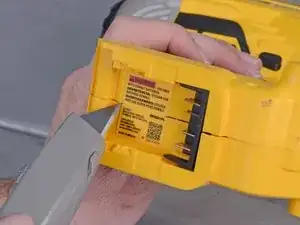

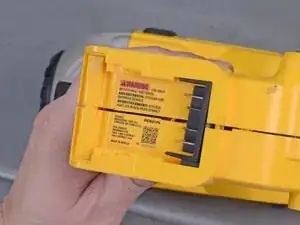

Используйте острый лезвие, чтобы разрезать наклейку под местом крепления аккумулятора и разъединить две половины корпуса.

Всегда режьте от себя и от окружающих.

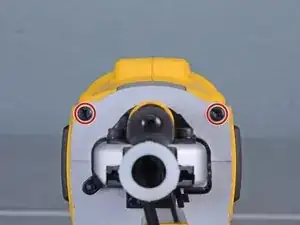

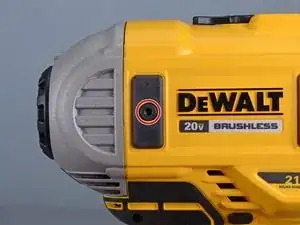

Используйте отвертку T20, чтобы выкрутить два винта, крепящие обе половины корпуса к переднему узлу.

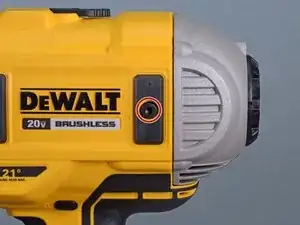

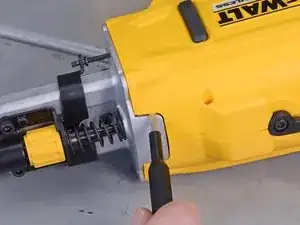

Используйте прилагаемый шестигранный ключ 3.5 мм, чтобы выкрутить два болта возвратной системы с обеих сторон степлера.

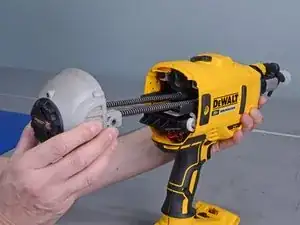

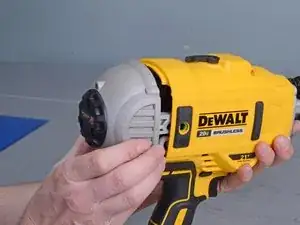

Возьмите заднюю крышку и сдвиньте сборку возвратной системы назад, чтобы извлечь её из степлера.

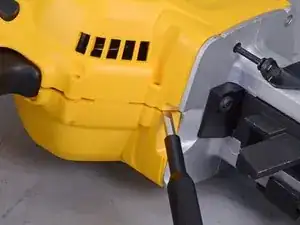

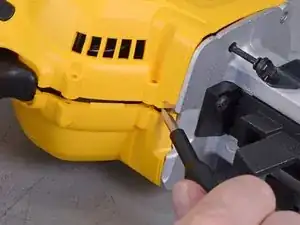

Вставьте маленькую плоскую отвертку в зазор между двумя половинами корпуса рядом с курком и подденьте, чтобы разъединить половины.

Используйте маленькую плоскую отвертку у верхнего шва, чтобы продолжить разъединение корпуса.

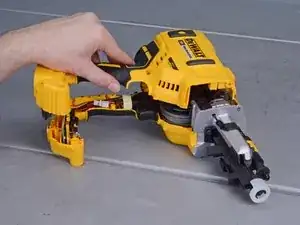

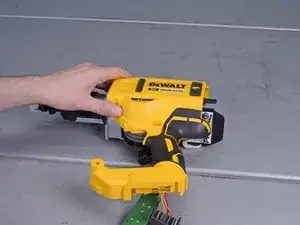

Когда корпус ослабнет, поднимите и снимите правую половину корпуса-ракушки.

Снимите пластиковый защитный экран.

Два переключателя и четыре пружины фиксации удерживаются только пластиком корпуса, поэтому при извлечении платы они могут выпасть — это нормально.

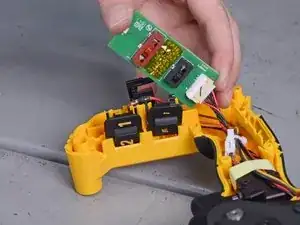

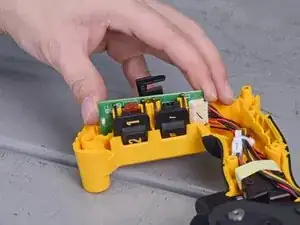

Возьмитесь за обе стороны основной платы и медленно вытащите её вверх из паза в корпусе.

Совет при сборке: обратите внимание на правильное расположение и ориентацию двух переключателей и их пружин фиксации.

Подтяните блокировку курка вверх и снимите её.

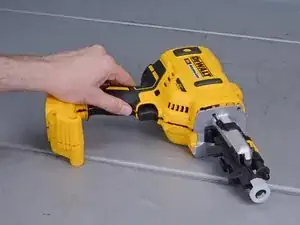

Переверните степлер.

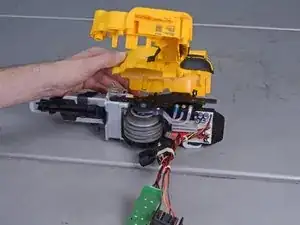

Снимите оставшуюся половину корпуса-ракушки.

Используйте кусачки, чтобы перекусить маленькую черную стяжку, скрепляющую четыре провода основной платы вместе.

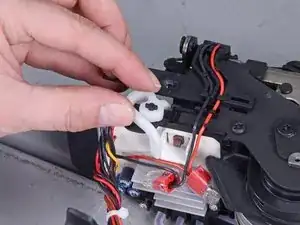

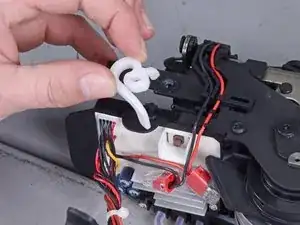

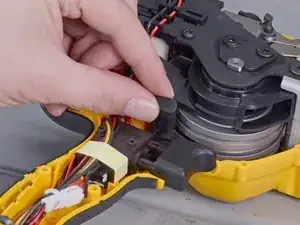

Подтяните белый пластиковый исполнитель вверх с его оси, чтобы снять его.

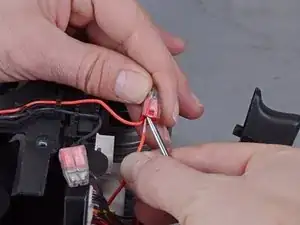

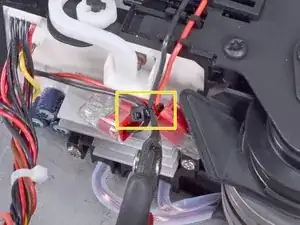

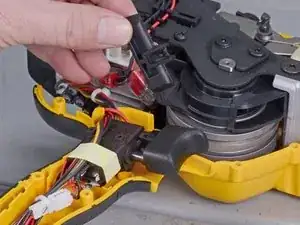

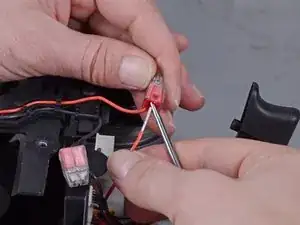

Вставьте остриё инструмента-пика в впускное отверстие защёлкивающегося разъёма, в который подключён провод основной платы.

Удерживая инструмент в разъёме, вытяните красный провод основной платы из защёлкивающегося разъёма.

Убедитесь, что вы выбрали впуск, соединённый с основной платой, а не с соленоидом.

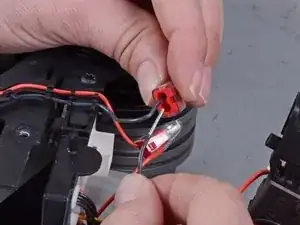

Повторите тот же процесс для чёрного провода и другого защёлкивающегося разъёма.

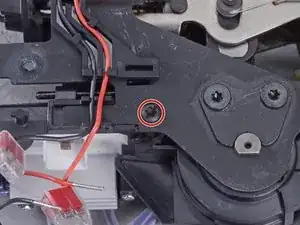

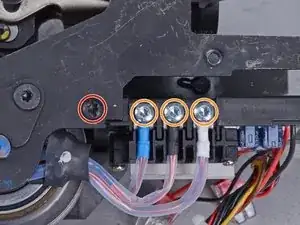

Используйте отвертку T20, чтобы выкрутить следующие винты:

Два винта длиной 15 мм, фиксирующие плату, по одному с каждой стороны.

Три винта длиной 10 мм, крепящие провода мотора.

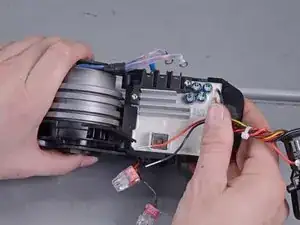

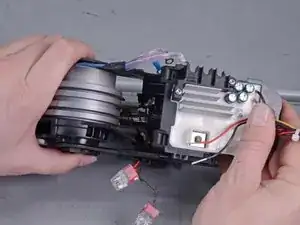

Сдвиньте плату по направляющему штифту, чтобы снять её.

Совет по сборке: убедитесь, что толкатель исполнительного элемента совпадает с направляющим отверстием в корпусе основной платы.
