Разборка лобзика Bosch GST90BE
Этот гид показывает, как разобрать лобзик Bosch GST90BE.
Используемые техники, вероятно, применимы к другим моделям.
Этот гид включает работу с электрическим устройством, поэтому убедитесь, что оно отключено от источника питания перед началом.
Все, кто следует этому гид, должны обладать соответствующими навыками и знать правила электрической безопасности.
Они принимают этот гид как совет на свой страх и риск.
Автор не несет ответственности за повреждения или травмы, возникающие в результате следования информации в этом гиде.
Шаг 1
Это лобзик Bosch GST90BE, ручной лобзик из профессиональной серии Bosch.
Этот гид покажет вам, как разобрать его для проведения ремонта.
Шаг 2

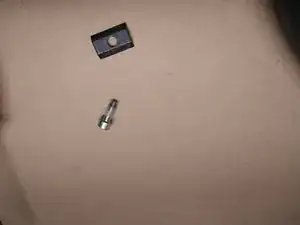

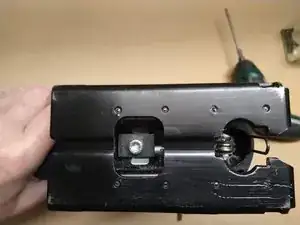

Ослабьте и удалите шестигранный винт 5 мм и квадратную шайбу с подошвы, затем снимите подошву.
Шаг 3

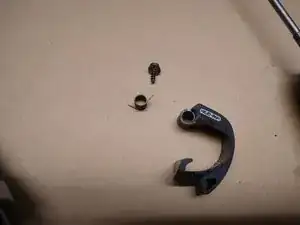

Снимите один торкс T20 винт и шайбу с рычага лезвия, затем удалите рычаг лезвия и пружину.
Шаг 4

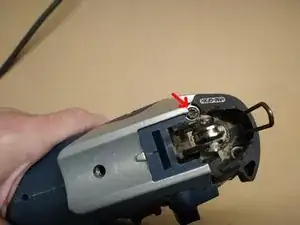

Удалите два винта Posidriv с передней крышки, затем снимите переднюю крышку и удалите защиту лезвия, которая находится в углублении за металлической крышкой.

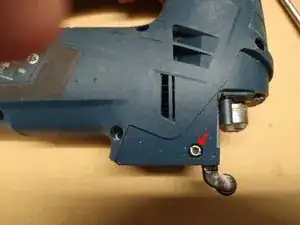

Удалите один винт торкс T20.
Шаг 5

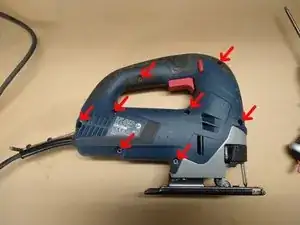

Удалите восемь винтов торкс T20 с корпуса пилы. (Девятый винт находился под серебряной металлической крышкой).
Шаг 6

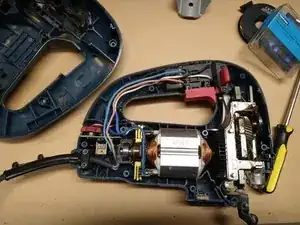

Теперь вы можете разделить две половины пилы, что позволит вам получить доступ ко всем компонентам.
Чтобы собрать пилу, следуйте инструкциям в этом гиде в обратном порядке.
Перевод руководства с ifixit.com
