Замена сетевого шнура Ryobi CSB135L
В этом руководстве показано, как правильно заменить сетевой шнур в Ryobi CSB135L. Если симптомы, указанные на нашей странице устранения неполадок для поврежденного сетевого шнура, соответствуют симптомам, которые испытывает ваш Ryobi CSB135L, вероятнее всего, ваш сетевой шнур поврежден.
Шаг 1

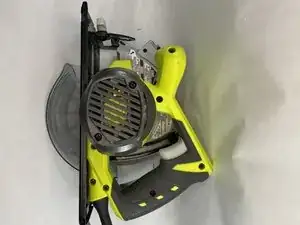

Установите пилу на ровную поверхность.
Убедитесь, что пила отключена от сети и не включена.
Шаг 2

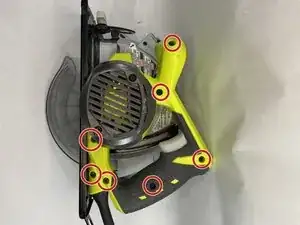

Удалите шесть винтов Phillips M4x16mm и два винта M4.5x35mm с помощью отвертки Phillips #2.

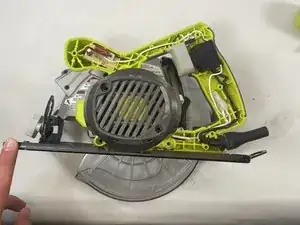

Снимите переднюю половину сборки ручки, открыв внутренние части пилы.
Шаг 3

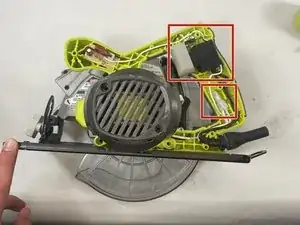

После снятия сборки ручки найдите переключатель курка и зажим для проводов в пиле.

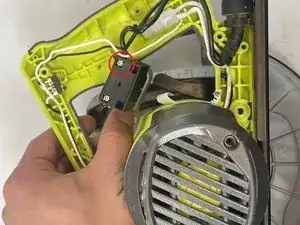

Удалите винт с черного провода сетевого шнура с помощью отвертки Phillips. Затем удалите провод.
Ослабьте зажим для проводов и удалите нейтральный провод сетевого шнура.
Шаг 4

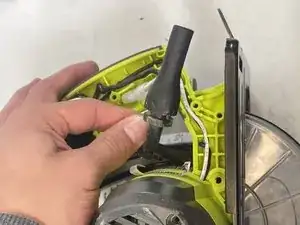

Удалите сетевой шнур из пилы.
Чтобы вставить новый сетевой шнур, вставьте черный провод в переключатель курка и затяните винт. Возьмите нейтральный/белый провод нового шнура и вставьте его в зажим для проводов, затяните зажим.
Для установки нового сетевого шнура могут понадобиться кусачки для проводов, чтобы оголить медный провод.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
