Dexter 750W Pendular Button Replacement Corded Jigsaw
В этом руководстве показано, как заменить пусковую кнопку с маятниковым ходом на вашем инструменте.
Шаг 1

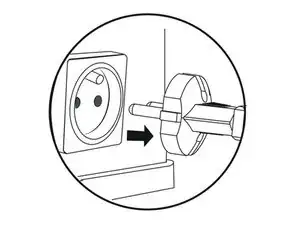

Перед началом работы обязательно отключите сетевую вилку.
Шаг 2
Снимите адаптер пылеудаления с задней части корпуса.
Шаг 3

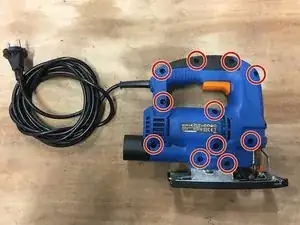

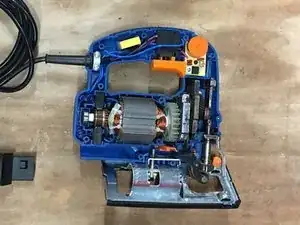

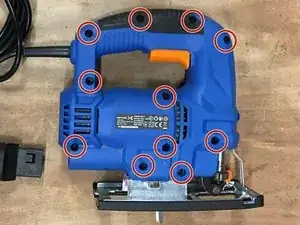

С помощью отвёртки открутите винты и разомкните корпус.

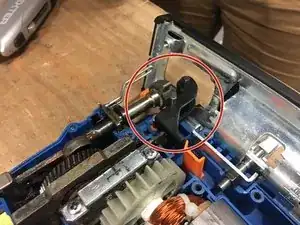

Разблокируйте лоток, подняв рычаг.
Шаг 4

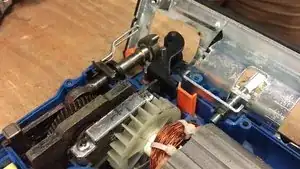

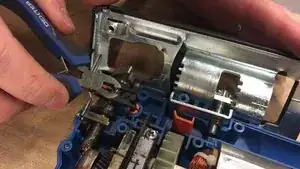

С помощью плоскогубцев снимите ролик полотна.
Шаг 5

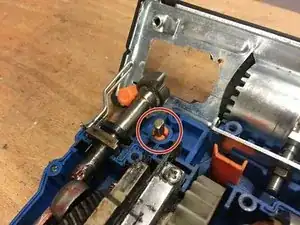

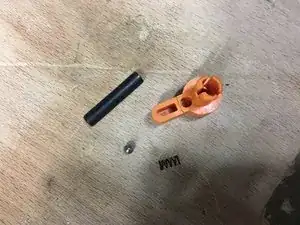

Снимите стальной стержень и извлеките оранжевую кнопку.
Шаг 6

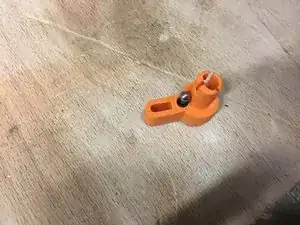

Будьте осторожны при извлечении оранжевой кнопки, чтобы не потерять шарик и пружину.
Шаг 7
Установите шарик и пружину в новую кнопку.
Вставьте её обратно в механизм.
Шаг 8
Установите ролик полотна на место.
Шаг 9
Закройте корпус и заверните винты.
Заключение
Для сборки выполните шаги в обратном порядке
Перевод руководства с ifixit.com
