Замена выключателя электролобзика Dexter 750W

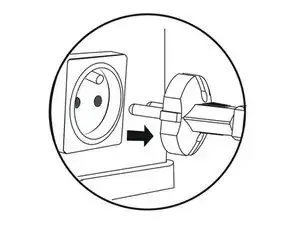

Перед началом работы не забудьте отключить сеть.

Снимите вакуумный адаптер с задней стороны устройства.

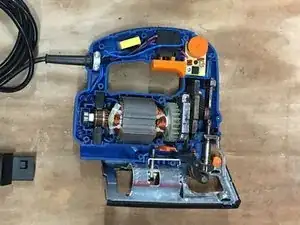

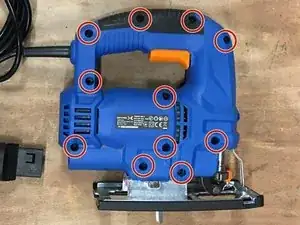

Используя отвертку, открутите и откройте устройство.

Разблокируйте поддон, подняв рычаг.

Снимите черный винт, чтобы удалить ручку.

Используя отвертку, подденьте, чтобы извлечь колесо.

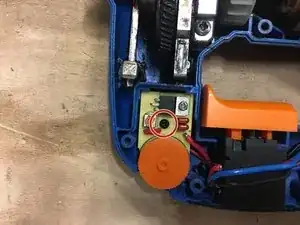

Переверните выключатель, чтобы получить доступ к винту.

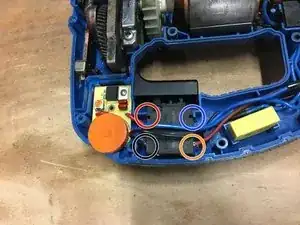

Удалите четыре винта, чтобы разблокировать систему и отсоединить провода.

Установите новый выключатель и подключите провода. Будьте осторожны, чтобы каждый провод вернулся на свое место.

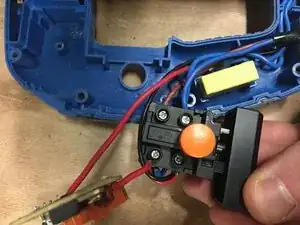

По рисунку, красный провод находится в верхнем левом углу, синий провод в верхнем правом, синий и черный провод в нижнем левом углу, а коричневый провод в нижнем правом.

Провода должны быть уложены ниже, чтобы не мешать закрытию и не выступать.

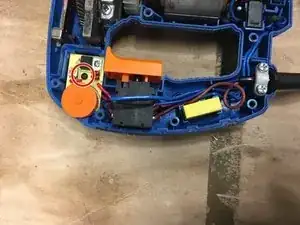

Установите колесо обратно в его место и закрутите.

Закройте и закрутите устройство.
