Замена мотора электролобзика Dexter 750W с сетевым питанием

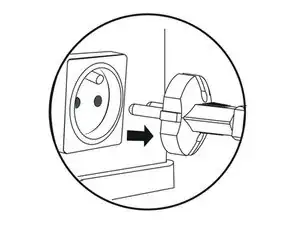

Перед началом работ отключите сетевой штепсель.

Снимите адаптер для пылесоса с задней части устройства.

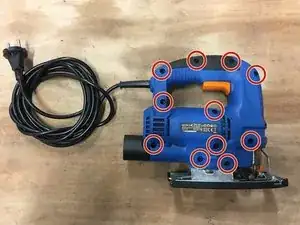

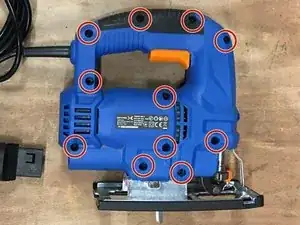

Используя отвёртку, открутите винты и разберите корпус устройства.

Разблокируйте лоток, подняв рычаг.

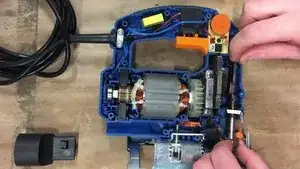

Снимите зажим, расположенный рядом с держателем полотна, при помощи круглогубцев.

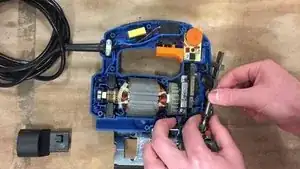

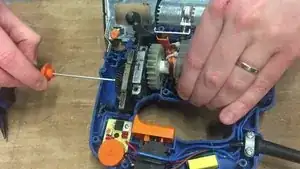

Снимите держатель полотна, удерживая направляющую в конце держателя.

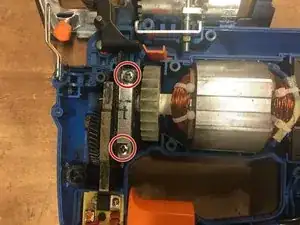

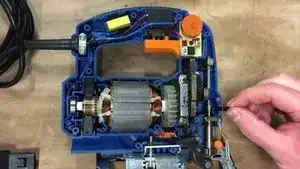

Открутите два винта и отложите их в сторону.

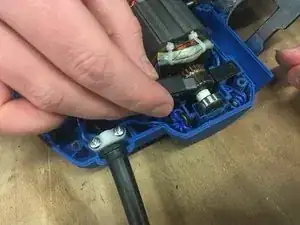

Снимите две щётки, расположенные рядом со статором.

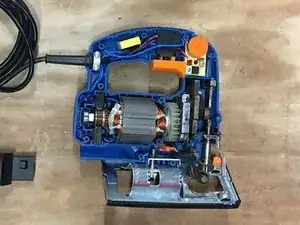

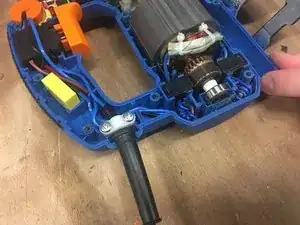

Поднимите статор, затем при помощи рычага извлеките мотор.

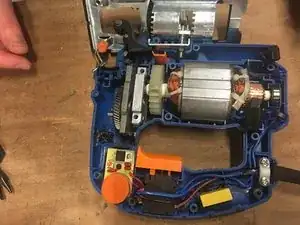

Установите новый мотор на его место.

Снимите заднюю крышку с старого двигателя.

Установите её на новый мотор.

Нанесите смазку на наконечник.

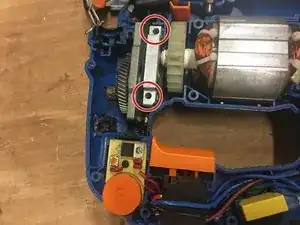

Верните два винта для фиксации мотора.

Верните держатель полотна на место

Убедитесь, что все детали находятся на своих местах.

Установите скобу в то же положение. Изогнутая сторона скобы должна быть обращена к закруглённой стороне кронштейна.

Смажьте узел полностью

Убедитесь, что все детали находятся на своих местах.

Верните щётки на их места.

Перед закрытием смажьте каждую шестерню.

Закройте корпус и закрутите винты.
