Замена лазера Ryobi CSB135L
В этом руководстве показано, как правильно заменить направляющий лазер в Ryobi CSB135L. Если симптомы на нашей странице по устранению неисправностей для неисправного лазера совпадают с симптомами, которые проявляются в вашем Ryobi CSB135L, ваш лазер, скорее всего, поврежден.
Шаг 1

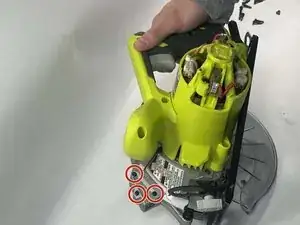

Удалите три винта M4.5 x 35 мм, которые крепят корпус мотора к корпусу лезвия с помощью крестовой отвертки.
Хотя снятие корпуса мотора не требуется, два винта M4 x 16 мм с крестообразной головкой необходимо удалить для доступа к верхней части мотора.
Шаг 2

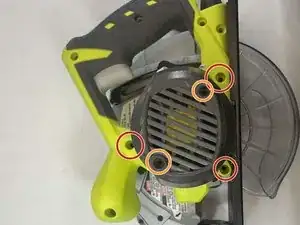

Удалите три винта M3.5 x 16 мм, которые крепят крышку лазера, с помощью крестовой отвертки.
Провода, которые подают питание на лазер, препятствуют демонтажу корпуса мотора, поэтому лазер необходимо удалить.
Шаг 3

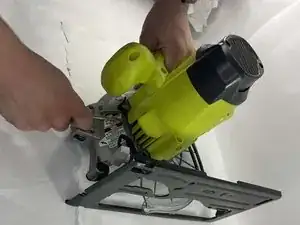

Подденьте корпус мотора (зеленый пластик) от корпуса лезвия (серый пластик) с помощью металлической лопатки или любого небольшого поддевателя.
Шаг 4

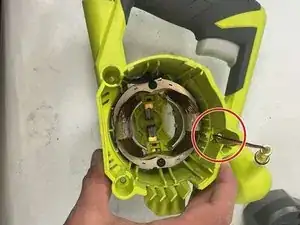

Полностью снимите корпус мотора и крышку лезвия, чтобы получить доступ к мотору и лазеру.
Шаг 5

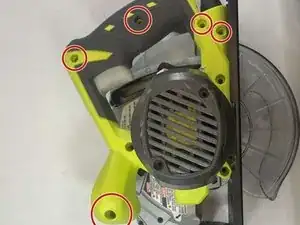

Независимо от состояния сборки пилы, удалите винты M4 x 16 мм, которые крепят две части рукоятки, с помощью крестовой отвертки.
Шаг 6

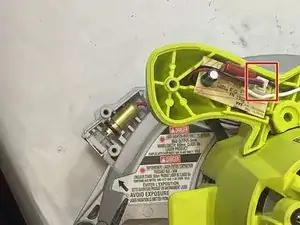

Отключите лазер от рукоятки.
Шаг 7

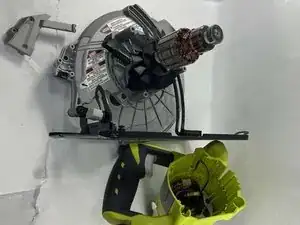

Удалите лазер, который проходит сквозь пластик рукоятки пилы.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
