Замена мотора Ryobi CSB135L
Если вам нужно заменить мотор дисковой пилы Ryobi CSB135L, это руководство подскажет, как получить доступ к мотору и снять его перед установкой нового мотора. Дисковая пила Ryobi CSB135L оснащена электрическим мотором, который обеспечивает вращение полотна. Мотор расположен внутри пилы. Вам может понадобиться заменить мотор, если ваш мотор неисправен. Признаки неисправного мотора включают: мотор аномально горячий, из области мотора слышны необычные звуки, пила подключена к сети, и полотно не вращается при запуске, а вращается медленно.
Шаг 1
Снимите три винта M4.5 x 35 мм, удерживающие корпус мотора на корпусе полотна, с помощью отвертки Philips.
Хотя удаление винтов не требуется для снятия корпуса мотора, два винта Phillips с головкой M4 x 16 мм необходимо удалить для доступа к верхней части мотора.
Шаг 2
Удалите три винта M3.5 x 16 мм, удерживающие крышку лазера, с помощью отвертки Philips.
Провода, питающие лазер, мешают снятию корпуса мотора, поэтому лазер необходимо снять.
Шаг 3
Подденьте корпус мотора (зеленый пластик) от корпуса полотна (серый пластик) с помощью металлической лопатки или любого небольшого подъемника.
Шаг 4
Полностью снимите корпус мотора и крышку полотна, чтобы получить доступ к мотору и лазеру.
Шаг 5

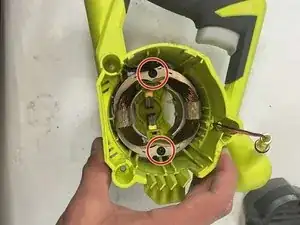

Удалите два винта M4 x 16 мм с помощью отвертки Philips.
Шаг 6
Полностью разверните пилу, чтобы увидеть нижнюю часть мотора, как показано на рисунке.
Удалите два винта 4.2 x 2.54 x 50 с помощью отвертки Philips.
Шаг 7

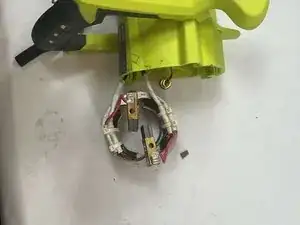

Вытащите сборку мотора.
Шаг 8

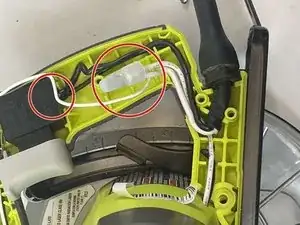

Следуйте за проводами от мотора к крышке проводов и черному блоку, и отсоедините крепление этих проводов, чтобы завершить снятие мотора с пилы.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
