Замена защитного кожуха Ryobi CSB135L
В этом руководстве показано, как правильно заменить защитный кожух в Ryobi CSB135L. Если симптомы, указанные на нашей странице по устранению неисправностей для неисправного кожуха, совпадают с симптомами, которые наблюдает ваш Ryobi CSB135L, вероятно, ваш кожух поврежден. Это руководство покажет, как его заменить.
Шаг 1
Удалите центральную шестигранную гайку размером 6 мм и две черные шайбы с помощью шестигранного ключа на 6 мм.
Снимите старый лезвие.
Лезвие уже снято с этого устройства.
Шаг 2
Удалите винт M5 x 20 мм с помощью отвертки с крестовым шлицем.
Снимите черный резиновый ограничитель.
Это позволяет осуществлять 360-градусный поворот защитного кожуха.
Шаг 3

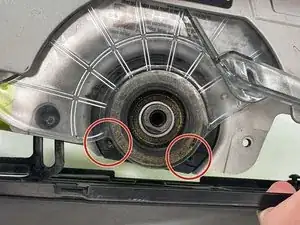

Удалите четыре винта M4 x 16 мм, удерживающие защитный кожух, с помощью отвертки с крестовым шлицем.
При необходимости поворачивайте кожух для доступа ко всем винтам.
Шаг 4

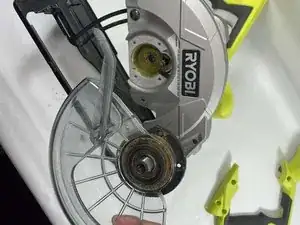

Удалите защитный кожух.
Настройка глубины лезвия для увеличения пространства около корпуса кожуха может помочь в удалении.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
