Замена модуля дисплея Moto Z

Нагрейте iOpener и приложите его к левой кромке телефона минимум на 90 секунд.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — OLED-экран и внутренняя батарея чувствительны к воздействию тепла.

Пока вы ждёте размягчения клея, переходите к следующему шагу, чтобы понять, где начинать поддевать.

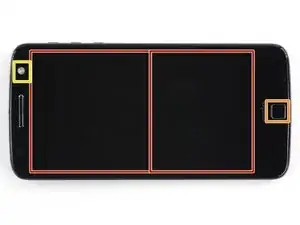

В следующих шагах вы будете прорезать клей по кромке модуля дисплея.

Чтобы избежать повреждений, не режьте в следующих областях:

OLED-панель

Кнопка «Домой»

Вспышка

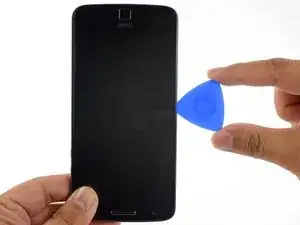

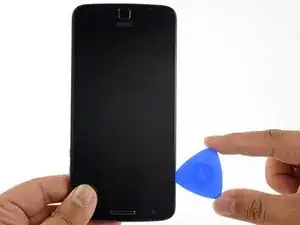

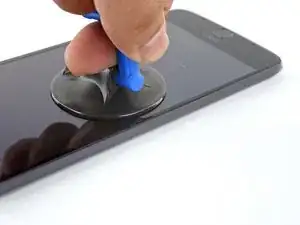

Прикрепите присоску как можно ближе к нагретой кромке.

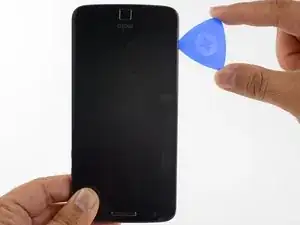

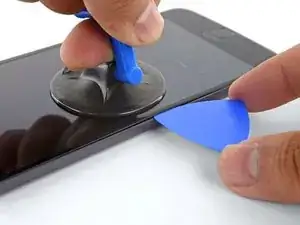

Поднимите присоску и вставьте кончик лезвия для вскрытия в зазор.

Не вставляйте лезвие глубже 1/16" (1,5 мм). Чрезмерная глубина может повредить OLED-панель.

Осторожно проведите кончиком лезвия вниз и вверх по стороне телефона, следя за тем, чтобы не прорезать глубже 1/16" (1,5 мм).

Когда вы ведёте лезвие вдоль стороны, вы почувствуете, как кончик упирается в кромку OLED-панели. Это максимально допустимая глубина без повреждения панели.

Когда клей отделится, оставьте лезвие в стороне, чтобы клей не слипся снова.

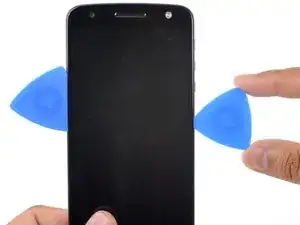

Повторите нагрев, подъём и разрезание для оставшейся длинной кромки телефона.

Приложите нагретый iOpener к верхней кромке телефона минимум на 90 секунд.

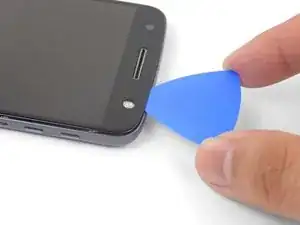

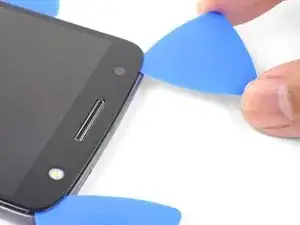

Вставьте лезвие в угол со стороны вспышки и аккуратно прорежьте по периметру вокруг блока вспышки.

Не вставляйте лезвие глубже 1/16" (1,5 мм) в кромку.

После резки оставьте лезвие в углу, чтобы клей не слипся снова.

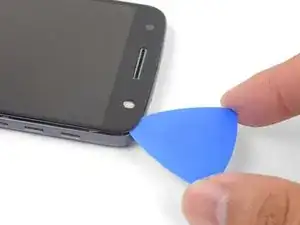

Вставьте лезвие в оставшийся верхний угол телефона.

Осторожно прорежьте клей по верхней кромке телефона.

Не вставляйте лезвие дальше 1/2" (12,5 мм).

Приложите нагретый iOpener к нижней кромке телефона минимум на 90 секунд.

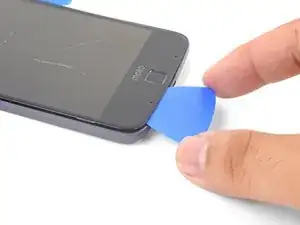

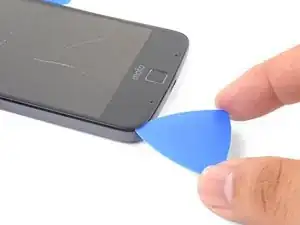

Вставьте лезвие в нижний угол и прорежьте к кнопке «Домой», остановившись перед ней.

Когда закончите с углом, оставьте лезвие на месте, чтобы клей не слипся.

Повторите процесс для другого нижнего угла.

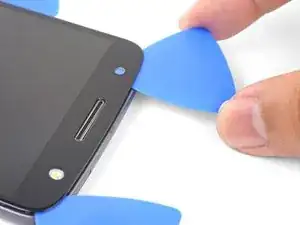

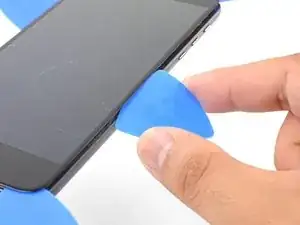

Осторожно слегка проверните первое лезвие, чтобы помочь отделить клей по кромке.

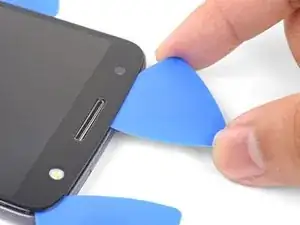

Повторите тот же приём для остальных лезвий, по необходимости передвигая их и слегка проворачивая, чтобы освободить клей.

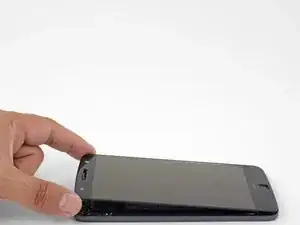

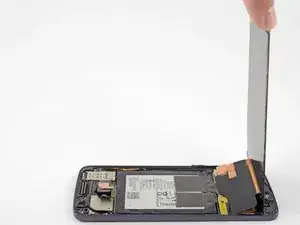

Поднимите торец с динамиком вверх, чтобы получить доступ к кабелям дисплея.

Не открывайте дисплей более чем на 90 градусов и всегда поддерживайте панель дисплея.

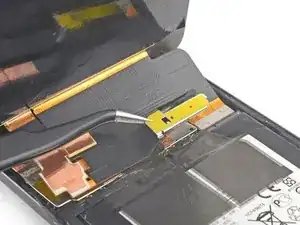

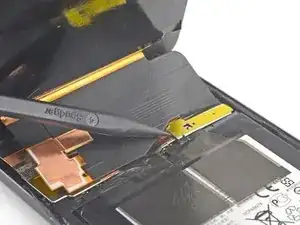

Используйте острый конец лопатки, чтобы приподнять экранный экран (щит) кабеля дисплея.

Снимите экранный щит кабеля дисплея.

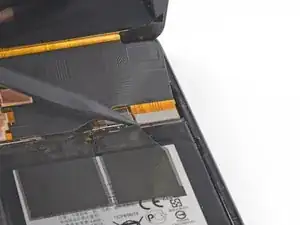

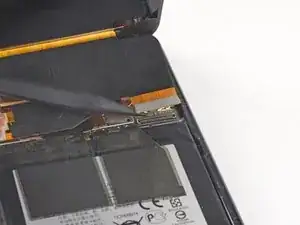

Используйте острый конец лопатки, чтобы приподнять и отсоединить разъём кабеля дисплея от его гнезда.

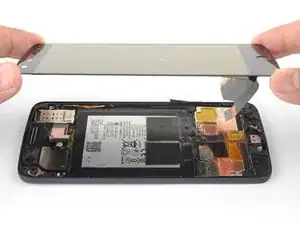

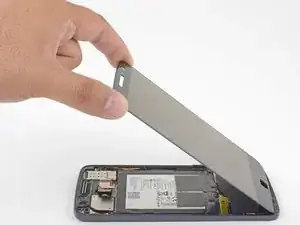

Снимите блок дисплея.

Сравните новую запасную часть с оригинальной. Возможно, потребуется перенести оставшиеся компоненты (например, линзу вспышки) или удалить защитные клеевые полосы с новой детали перед установкой.

Перед повторной установкой блока дисплея тщательно удалите остатки клея и стекла с рамки.

После удаления всех следов клея и стекла с рамки очистите поверхности склеивания 90% (или более) изопропиловым спиртом и безворсовой тканью или кофейным фильтром.

Обязательно включите телефон и проверьте ремонт перед установкой нового клея и повторным герметизацией устройства.

Используйте клей для дисплея Motorola Moto Z для повторной герметизации устройства. Следуйте этому руководству для инструкций по нанесению клея на заменяемый экран.

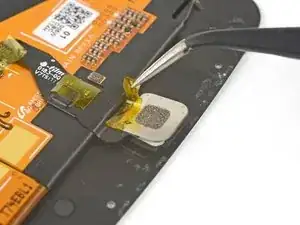

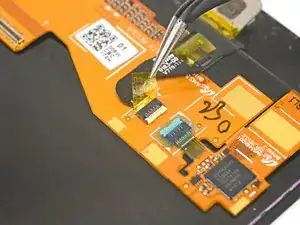

Используйте пинцет, чтобы снять любую ленту с разъема кнопки «Домой» и самой кнопки.

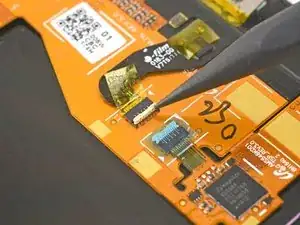

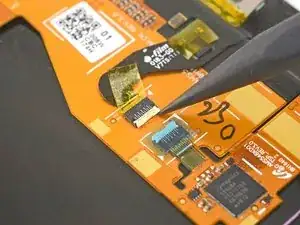

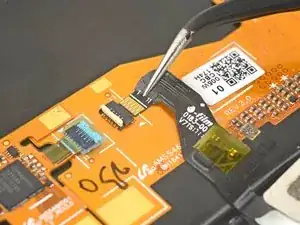

Используйте острый конец лопатки, чтобы откинуть фиксатор разъема кнопки «Домой» вверх.

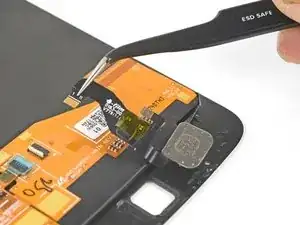

Используйте пинцет, чтобы осторожно вытянуть шлейф кнопки «Домой» прямо из разъема.

Снимите кнопку «Домой».
