Замена узла экрана Moto C Plus

Используйте это руководство, чтобы заменить разбитый или треснутый узел экрана в Motorola Moto C Plus.

Перед началом загрузите приложение Rescue and Smart Assistant, чтобы создать резервную копию устройства и определить, связана ли проблема с программным обеспечением или оборудованием.

Возможно, вам понадобится новый клей для повторного прикрепления компонентов при сборке.

Шаг 1

Перед началом разборки выключите телефон.

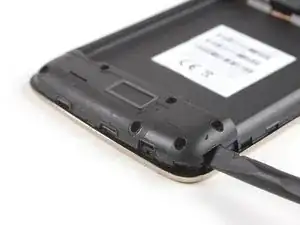

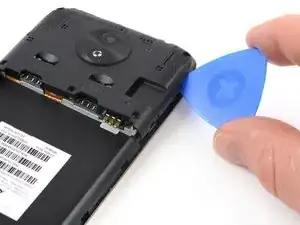

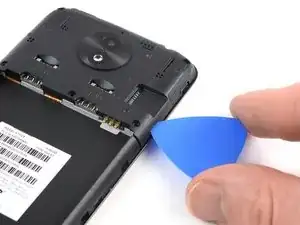

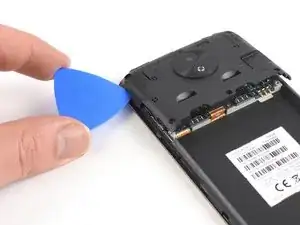

Вставьте ноготь или лопатку в выемку в нижнем правом углу, чтобы начать отделение блока телефона от задней крышки.

Перейдите к нижнему левому углу и подденьте блок телефона из задней крышки, пока не сможете уверенно удержать его.

Шаг 2

Выньте блок телефона из задней крышки.

Шаг 3

Используйте лопатку или ноготь, чтобы приподнять аккумулятор, начиная с выемки в нижнем левом углу.

Подденьте аккумулятор из посадочного места и извлеките его.

Шаг 4

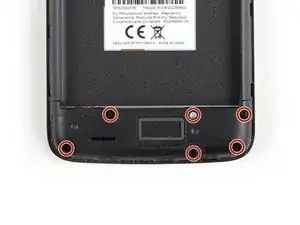

Удалите шесть винтов Phillips #00 длиной 3,1 мм, крепящих крышку дочерней платы.

Шаг 5

Приложите лопатку к правой стороне крышки дочерней платы.

Поверните лопатку вбок, чтобы поддеть крышку дочерней платы до тех пор, пока не сможете уверенно её схватить.

Снимите крышку дочерней платы.

Шаг 6

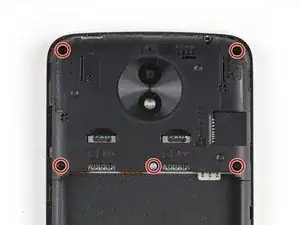

Удалите пять винтов Phillips #00 длиной 3,1 мм.

Шаг 7

Поместите медиатор в нижний правый угол крышки материнской платы.

Поверните медиатор, чтобы освободить крышку материнской платы из пластиковых защёлок на правой стороне телефона.

Шаг 8

Повторите предыдущий шаг на левой стороне крышки материнской платы, чтобы освободить её из пластиковых защёлок.

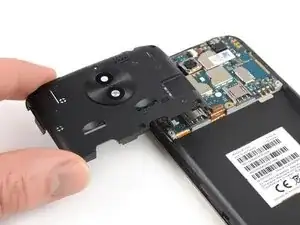

Подденьте крышку материнской платы, пока не сможете уверенно её удержать.

Снимите крышку материнской платы.

Шаг 9

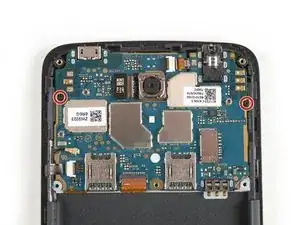

Удалите два винта Phillips #00 длиной 3,2 мм, крепящих материнскую плату.

Шаг 10

Используйте наконечник лопатки, чтобы поднять защёлку ZIF-разъёма шлейфа питания и кнопок громкости.

Шаг 11

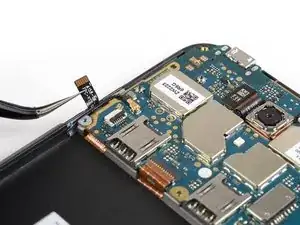

Используйте пинцет, чтобы вытащить шлейф питания и кнопок громкости из ZIF-разъёма.

Отогните шлейф питания и кнопок громкости в сторону.

Шаг 12

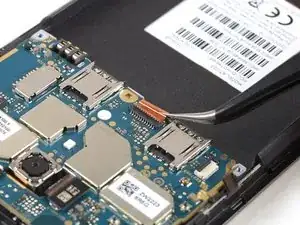

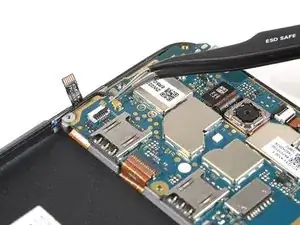

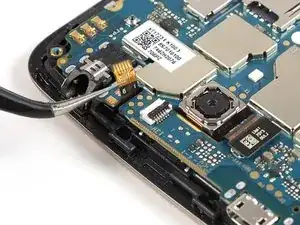

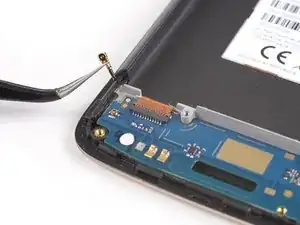

Подденьте и отсоедините антенный кабель.

Отогните антенный кабель в сторону.

Шаг 13

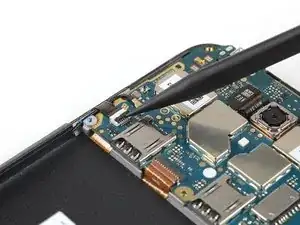

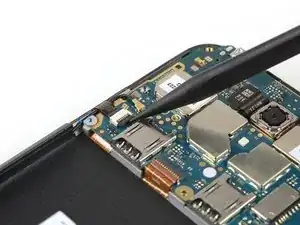

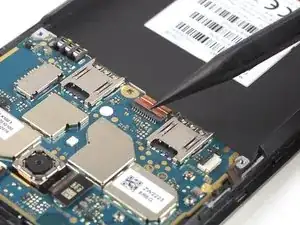

Используйте наконечник лопатки, чтобы открыть ZIF-разъём межплатного кабеля, подняв коричневую защёлку.

При сборке убедитесь, что белая линия на кабеле совпадает с закрытой защёлкой.

Шаг 14

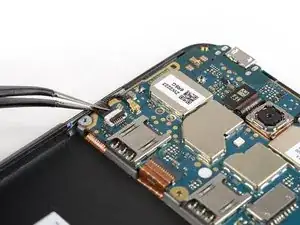

Используйте пинцет, чтобы вытащить межплатный шлейф из ZIF-разъёма.

Шаг 15

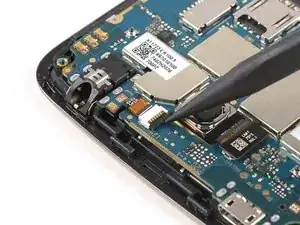

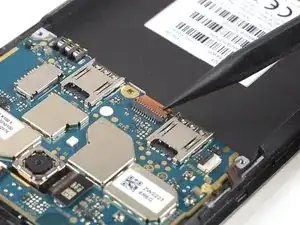

Используйте наконечник лопатки, чтобы открыть защёлку ZIF-разъёма рядом с разъёмом для наушников.

Шаг 16

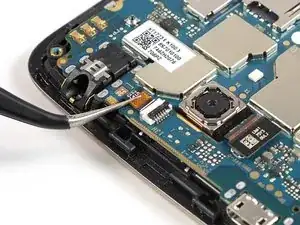

Используйте пинцет, чтобы вытащить шлейф из ZIF-разъёма.

Шаг 17

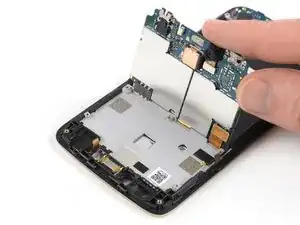

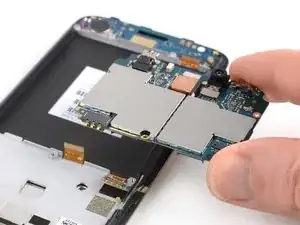

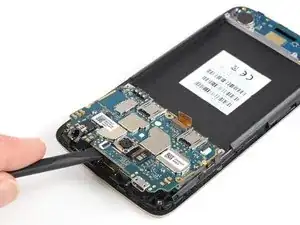

Не пытайтесь полностью снять материнскую плату пока — шлейф дисплея всё ещё подключён к её обратной стороне.

Осторожно приподнимите материнскую плату лопаткой, чтобы получить хороший захват. Избегайте повреждения шлейфов рядом с платой.

Поднимите материнскую плату и отогните её назад, пока не освободите достаточно места для отсоединения шлейфа дисплея.

Шаг 18

Используйте край лопатки, чтобы поддеть и отсоединить шлейф дисплея от материнской платы.

Шаг 19

Снимите материнскую плату.

Шаг 20

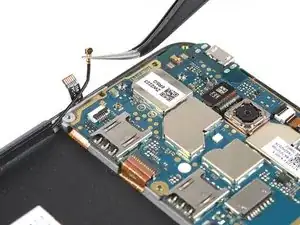

Отсоедините антенный кабель и отогните его в сторону.

Шаг 21

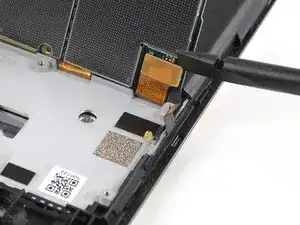

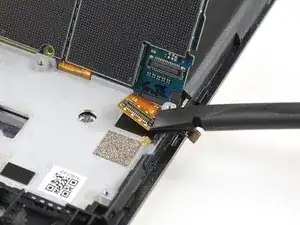

Используйте кончик лопатки, чтобы приподнять коричневую защёлку ZIF-коннектора, удерживающую межсоединительный кабель на месте.

При сборке убедитесь, что белая линия на кабеле совмещена с закрытой защёлкой.

Шаг 22

Используйте пінцет, чтобы вытянуть межсоединительный гибкий кабель из ZIF-коннектора.

Шаг 23

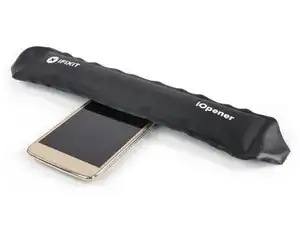

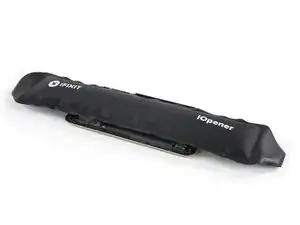

Подготовьте iOpener и приложите его к нижней части дисплея не менее чем на две минуты, чтобы размягчить клей под дочерней платой.

Шаг 24

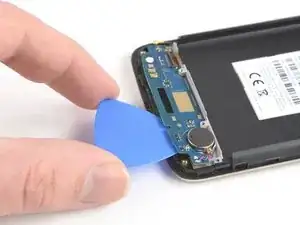

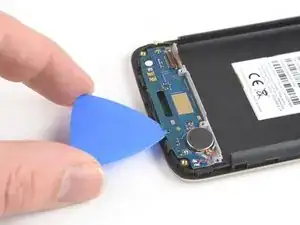

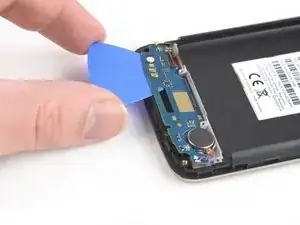

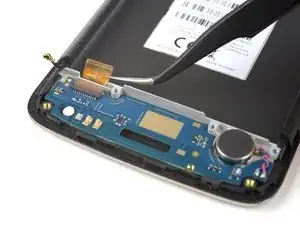

Вставьте медиатор для вскрытия в нижний край дочерней платы.

Осторожно просуньте медиатор под дочернюю плату, чтобы разрезать клей под ней.

Будьте осторожны при разрезании клея под вибромотором.

Проводите медиатором справа налево, чтобы отрезать весь клей.

Шаг 25

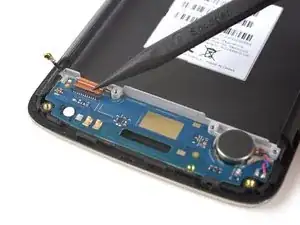

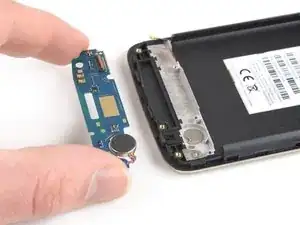

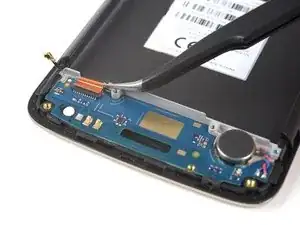

Снимите дочернюю плату вместе с припаянным вибромотором.

Шаг 26

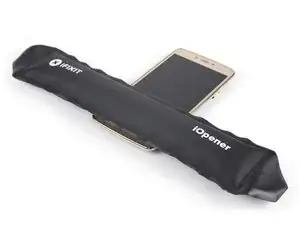

Используйте iOpener и приложите его к верхнему краю дисплея, чтобы размягчить клей под динамиком телефонного приёмника.

Шаг 27

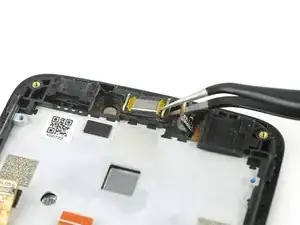

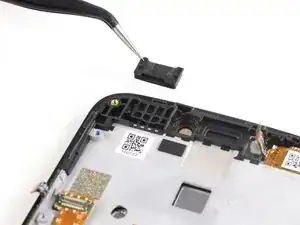

Используйте пинцет, чтобы аккуратно захватить и снять динамик телефонного приёмника.

Шаг 28

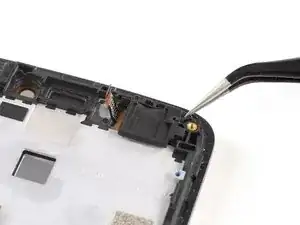

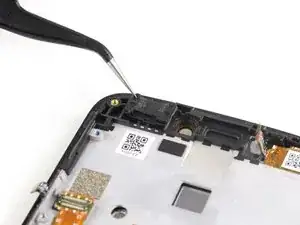

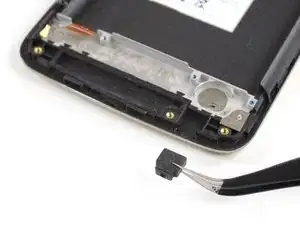

Используйте пинцет, чтобы снять резиновую прокладку разъёма для наушников в углу сборки дисплея.

Шаг 29

Используйте пинцет, чтобы снять резиновую прокладку порта зарядки.

Шаг 30

Используйте пинцет, чтобы захватить и снять резиновую прокладку микрофона в правом нижнем углу телефона.

Шаг 31

Используйте iOpener, чтобы размягчить клейкую ленту, расположенную поверх межсоединительного и дисплейного гибкого кабеля. Приложите iOpener к ленте минимум на две минуты.

Шаг 32

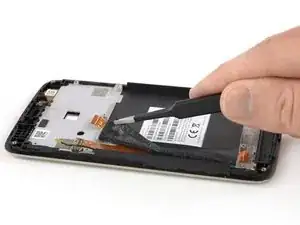

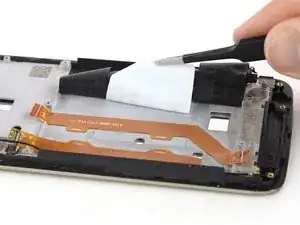

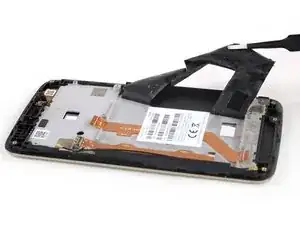

Используйте пинцет, чтобы аккуратно отлепить клейкую ленту от гибких кабелей и отложить её в сторону.

Шаг 33

Используйте пинцет, чтобы аккуратно отлепить продуктовую наклейку с межсоединительного кабеля.

Если наклейку не удаётся снять или она начинает рваться, можно снова приложить iOpener, чтобы размягчить клей.

Шаг 34

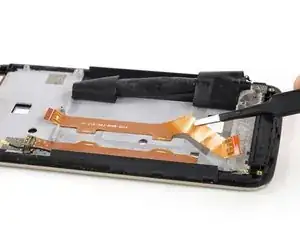

Используйте пинцет, чтобы захватить и аккуратно поддеть межсоединительный гибкий кабель.

Снимите межсоединительный гибкий кабель.

Шаг 35

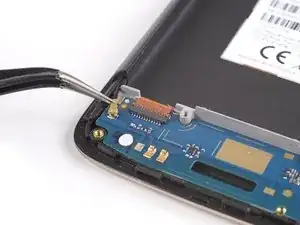

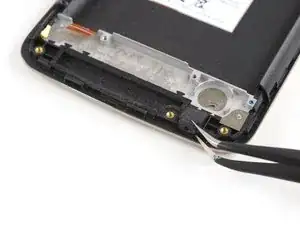

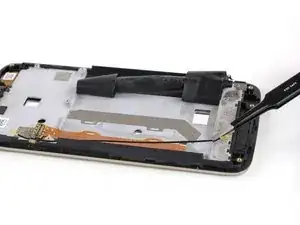

Используйте пинцет, чтобы снять антеннный кабель.

Шаг 36

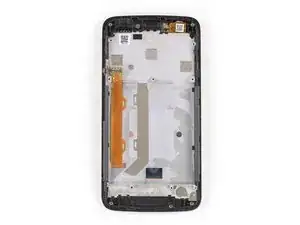

Проверьте запасную деталь на предмет других компонентов, которые нужно перенести перед сборкой.

Заключение

Для сборки устройства выполните эти шаги в обратном порядке.

Отнесите электронные отходы на переработку на объект, сертифицированный по R2 или e-Stewards.
