Замена заднего модуля камеры iPhone 16e

Дайте аккумулятору устройства разрядиться ниже 25%, так как заряженный литий‑ионный аккумулятор представляет собой потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую из кнопок громкости, затем проведите по экрану, чтобы выключить телефон.

Если экран или заднее стекло сильно треснуты, наложите полосы упаковочной ленты внахлёст по стеклу, чтобы защитить себя и упростить разборку.

Убедитесь, что внизу есть ровная область, достаточная для присоски.

Отверткой P2 pentalobe выверните два винта длиной 7.8 мм по обоим бокам от разъёма зарядки.

Если вставить инструмент слишком глубоко, лезвие может повредить устройство. Следуйте этому шагу, чтобы отметить инструмент и избежать повреждений.

Отмерьте 3 мм от наконечника и отметьте лезвие маркером.

Вы также можете отметить другие углы лезвия с разными измерениями.

Альтернативно можно приклеить монету к лезвию на расстоянии 3 мм от наконечника.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине саморемонта.

Приложите нагретый iOpener к нижнему краю заднего стекла на 90 секунд.

В качестве альтернативы можно использовать фен или тепловую пушку, чтобы нагреть нижний край заднего стекла до состояния, когда он станет горячим на ощупь.

Осторожно: не перегревайте телефон — аккумулятор чувствителен к теплу.

Прикрепите присоску к нижнему краю заднего стекла.

Сильным ровным усилием потяните ручку вверх, чтобы создать зазор между задним стеклом и рамой.

Вставьте наконечник лезвия в образовавшийся зазор.

При разрезании клея заднего стекла в следующих шагах не вставляйте инструмент глубже, чем на 3 мм, чтобы не повредить следующие элементы:

Деликатный кабель, соединяющий заднее стекло с телефоном, рядом с кнопкой увеличения громкости.

Несколько пружинных контактов по периметру телефона.

Проведите лезвием вдоль нижней части заднего стекла, чтобы разрезать клей.

Оставьте лезвие возле нижнего левого угла.

Приложите нагретый iOpener к левому краю заднего стекла на 90 секунд.

При использовании фена или тепловой пушки нагрейте заднее стекло до состояния, когда оно станет горячим на ощупь.

Поверните лезвие вокруг нижнего левого угла и проведите им вдоль левого края, чтобы разрезать клей и отщёлкнуть металлические защёлки.

Вы услышите и почувствуете, как металлические защёлки освобождаются при прохождении через них.

Оставьте лезвие возле верхнего левого угла.

Приложите нагретый iOpener к верхнему краю заднего стекла на 90 секунд.

При использовании фена или тепловой пушки нагрейте заднее стекло до состояния, когда оно станет горячим на ощупь.

Поверните лезвие вокруг верхнего левого угла и проведите им вдоль верхнего края, чтобы разрезать клей и отщёлкнуть металлические защёлки.

Вы услышите и почувствуете, как металлические защёлки освобождаются при прохождении через них.

Оставьте лезвие в верхнем правом углу.

Приложите нагретый iOpener к правому краю заднего стекла на 90 секунд.

При использовании фена или тепловой пушки нагрейте заднее стекло до состояния, когда оно станет горячим на ощупь.

Не вставляйте лезвие глубже, чем на 3 мм, чтобы не повредить скрытый кабель.

Поверните лезвие вокруг верхнего правого угла и проведите им вдоль правого края, чтобы разрезать оставшийся клей и отсоединить металлическую защёлку.

Вы услышите и почувствуете, как металлическая защёлка освобождается при прохождении через неё.

Клей для заднего стекла теперь должен быть полностью отделён. Если это не так, проведите монтажной лопаткой вокруг заднего стекла, чтобы отделить оставшийся клей.

Откиньте заднее стекло вправо от телефона и поддержите его вертикально на чистом, прочном предмете.

Отверткой с трёхгранным шлицем Y000 отвинтите два винта длиной 1,3 мм, фиксирующие нижнюю крышку разъёма.

Используйте пинцет или пальцы, чтобы приподнять нижнюю крышку разъёма и сдвинуть её к верхней части телефона, чтобы освободить от металлической защёлки.

Снимите нижнюю крышку разъёма.

Используйте острый конец монтажной лопатки, чтобы приподнять и отключить пружинный контакт аккумулятора press-коннектора.

Отверткой с трёхгранным шлицем Y000 отвинтите винт длиной 1,0 мм, фиксирующий среднюю крышку разъёма.

Средняя крышка разъёма зафиксирована в двух металлических защёлках сверху и снизу.

Используйте острый конец монтажной лопатки, чтобы сдвинуть среднюю крышку разъёма в направлении нижней части телефона и освободить защёлки.

Используйте пинцет или пальцы, чтобы снять крышку.

Используйте острый конец монтажной лопатки, чтобы приподнять и отключить пружинный контакт катушки беспроводной зарядки.

Снимите заднее стекло с рамки и удалите его.

Отверткой с трёхгранным шлицем Y000 отвинтите два винта, фиксирующие верхнюю крышку разъёма:

Один винт длиной 1,0 мм

Один винт длиной 1,3 мм

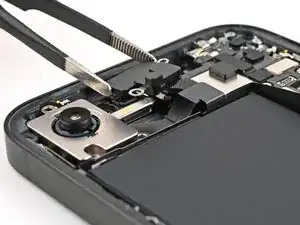

Используйте пинцет или пальцы, чтобы снять кронштейн фронтальной камеры.

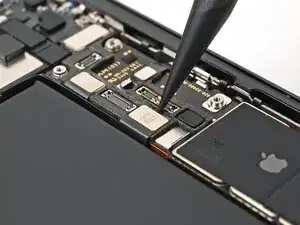

Используйте острый конец монтажной лопатки, чтобы приподнять и отключить два пружинных контакта сборки фронтальной камеры.

Вставьте наконечник монтажной лопатки между сборкой фронтальной камеры и рамкой.

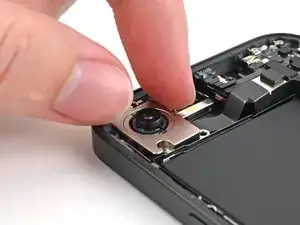

Подденьте сборку фронтальной камеры до тех пор, пока не сможете схватить её пальцами.

Снимите сборку фронтальной камеры.

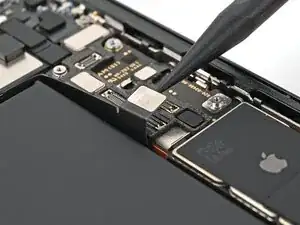

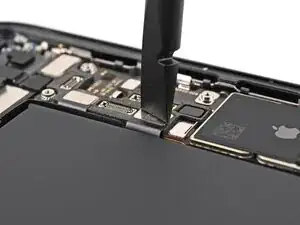

Используйте наконечник монтажной лопатки, чтобы приподнять и отключить пружинный контакт сборки задней камеры.

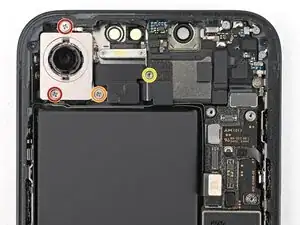

Используйте крестовую отвёртку, чтобы отвинтить три винта, фиксирующие сборку задней камеры:

Два винта длиной 2,3 мм

Один винт длиной 2,5 мм

Используйте отвёртку для подпружиненных стоек, чтобы отвинтить винт длиной 2,4 мм, фиксирующий проставку камеры.

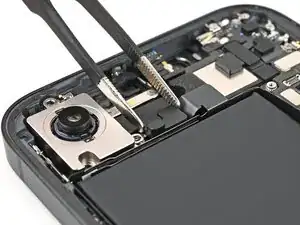

Используйте пинцет или пальцы, чтобы снять проставку камеры.

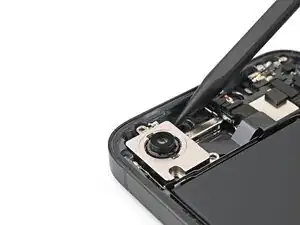

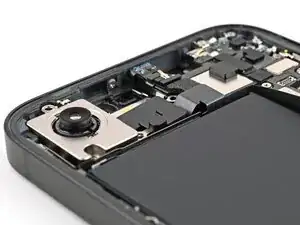

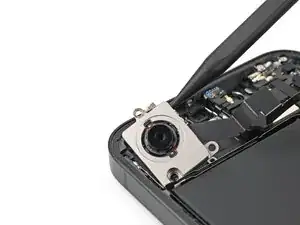

Используйте наконечник монтажной лопатки, чтобы приподнять сборку задней камеры из рамки, пока не сможете схватить её пальцами.

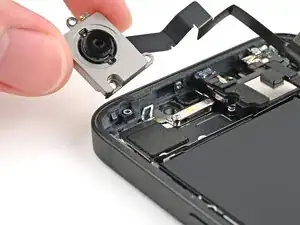

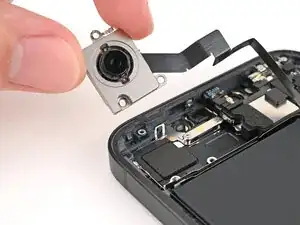

Снимите сборку задней камеры.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать устройство обратно.

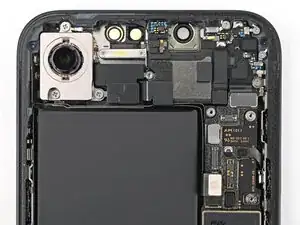

Поместите сборку задней камеры в её углубление в рамке.

Верните кабель сборки задней камеры в его паз вдоль аккумулятора.

Установите проставку камеры в её паз в рамке.

Используйте крестовую отвёртку, чтобы установить три винта, фиксирующие сборку задней камеры:

Два винта длиной 2,3 мм

Один винт длиной 2,5 мм

Используйте отвёртку для подпружиненных стоек, чтобы установить винт длиной 2,4 мм, фиксирующий проставку камеры.

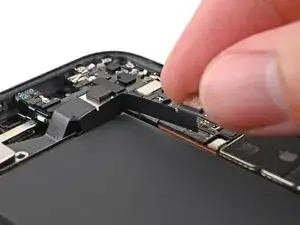

Используйте лопатку или пальцы, чтобы соединить прижимной разъём заднего модуля камеры.

Вставьте передний модуль камеры в его выемку в корпусе.

Прижмите модуль, чтобы он лёг заподлицо.

Протяните кабель заднего модуля камеры в его паз вдоль аккумулятора.

Используйте лопатку или пальцы, чтобы снова подключить прижимные разъёмы переднего модуля камеры.

Установите крышку верхнего переднего разъёма на плату поверх трёх прижимных разъёмов.

Используйте трёхгранную отвёртку Y000, чтобы установить два винта, фиксирующие крышку верхнего разъёма:

Один винт длиной 1,0 мм

Один винт длиной 1,3 мм

Используйте пинцет, чтобы удалить клей по периметру корпуса.

Возможно, потребуется собрать клей кончиком лопатки, прежде чем захватить его пинцетом.

Используйте кофейный фильтр или безворсовую ткань и изопропиловый спирт высокой концентрации (>%90), чтобы очистить остатки клея.

Ориентируйте новую клейкую ленту над корпусом так, чтобы большая синяя подложка была снизу, а её вынимаемая язычок — в правом нижнем углу.

Цвет подложки и расположение язычка могут отличаться на вашем комплекте клея.

Используйте такие ориентиры, как вырез под камеру и выемки по краям, чтобы представить, как лента ляжет в корпусе.

После прижима клей нельзя будет переставить — придётся удалить его и начинать заново с новой лентой.

Начните снимать заднюю подложку с клея, потянув за язычок снизу, но не снимайте подложку полностью.

Отведите синюю подложку в сторону и совместите ленту с нижним краем iPhone.

Уложите нижний край ленты в её выемку в корпусе, убедившись, что контактные пружины iPhone совпадают с вырезами в подложке.

Продолжайте снимать заднюю подложку с ленты, одновременно прижимая ленту по краям корпуса iPhone.

Если вы правильно выровняли нижний край ленты, боковые и верхний края встанут на свои места. Если лента смещена, удалите её и начните заново с новой ленты.

Если лента смещена и у вас нет запаса, временно можно собрать iPhone и пользоваться им без ленты, но имейте в виду, что водозащита iPhone будет нарушена до установки новой ленты.

Используйте плоский конец лопатки, чтобы прижать ленту по периметру корпуса.

Кончиком лопатки приподнимите язычок в правом верхнем углу розовой подложки до тех пор, пока не сможете захватить его пальцами.

Потяните за язычок и снимите розовую подложку с корпуса, обнажив вторичные синие подложки.

Подпереть заднее стекло по правому краю iPhone, используя коробку или другой прочный предмет для опоры стекла.

Используйте плоский конец лопатки или палец, чтобы подключить прижимной разъём катушки беспроводной зарядки, затем прижимной разъём батареи.

Разместите среднюю крышку разъёма над прижимным разъёмом катушки беспроводной зарядки так, чтобы она слегка нависала над пазом на плате для нижней защёлки.

Прижмите крышку пальцем к плате.

Одновременно с прижатием сдвиньте крышку вверх, чтобы обе металлические защёлки встали на свои места на плате.

Используйте пинцет, чтобы поместить верхнюю часть нижней крышки разъёма в её паз на плате.

Опустите нижнюю крышку разъёма на прижимной разъём.

Используйте трёхлучевую отвёртку Y000, чтобы установить винт длиной 1,0 мм, закрепляющий среднюю крышку разъёма.

Используйте трёхлучевую отвёртку Y000, чтобы установить два винта длиной 1,3 мм, закрепляющие нижнюю крышку разъёма.

С помощью пинцета захватите язычки тянущихся накладок на трёх синих плёнках и оторвите их, чтобы обнажить клей.

Возможно, придётся держать заднее стекло над рамкой так, чтобы оно не касалось клея, чтобы удалить накладку вдоль правого края.

Держите заднее стекло над телефоном и совместите его с рамкой.

Опустите заднее стекло прямо на рамку и надавите, пока защёлки не зафиксируются.

Пройдитесь по периметру заднего стекла, чтобы зафиксировать все защёлки.

Чтобы улучшить схватывание клея, нагрейте кромки заднего стекла с помощью iOpener, фена или тепловой пушки до горячего состояния на ощупь.

Плотно прижмите по периметру заднего стекла. Если у вас есть зажимы для тисков экрана, используйте их для усиления сцепления нового клея. Если нет — продолжайте чтение для других способов закрепить заднее стекло.

Чтобы равномерно сжать iPhone и усилить сцепление заднего стекла с рамкой, необходимо учесть выпирающую камеру.

Если у вас есть коробка, в которой поставлялся iPhone, возьмите крышку и положите её на ровную поверхность.

Если у вас нет оригинальной коробки, пропустите этот шаг для альтернативного метода.

Поместите iPhone экраном вверх в крышку коробки так, чтобы выступ камеры располагался в выемке.

Найдите предмет, близкий по размеру к iPhone, но выше стенок коробки. Положите его сверху на iPhone, затем добавьте несколько тяжёлых предметов.

Оставьте предметы на месте как минимум на тридцать минут. Чем легче предметы, тем дольше их следует держать. В идеале оставьте их на ночь.

Если у вас нет оригинальной коробки для iPhone, выполните следующие три шага для альтернативного способа равномерного сжатия заднего стекла.

Положите iPhone экраном вниз на мягкую ровную поверхность.

Наклейте ленту на заднее стекло, чтобы защитить его поверхность.

Разместите один слой монет или аналогичных по толщине предметов на ленте вдоль краёв заднего стекла.

В зависимости от толщины монет может потребоваться несколько слоёв.

Равномерно распределите монеты и убедитесь, что их общая толщина как минимум соответствует выступу камеры.

Поставьте сверху несколько книг или других тяжёлых предметов на ваш iPhone.

Монеты могут оставить отпечаток на нижнем предмете, поэтому не используйте ничего ценного.

Оставьте предметы на месте как минимум на тридцать минут. Чем легче предметы, тем дольше их следует держать. В идеале оставьте их на ночь.

Используйте пенталобовую отвёртку P2, чтобы установить два винта длиной 7,8 мм по обе стороны зарядного порта.
