Замена слухового динамика iPhone 16e

Разрядите аккумулятор телефона ниже 25%, так как заряженный литий‑ионный аккумулятор представляет собой потенциальную опасность.

Отключите от телефона все кабели.

Удерживайте кнопку питания и любую кнопку регулировки громкости, затем проведите ползунком для выключения питания телефона.

Если экран или заднее стекло сильно треснули, наклейте перекрывающиеся полосы упаковочной ленты на стекло, чтобы защитить себя и упростить разборку.

Убедитесь, что у нижнего края есть ровная область, достаточно большая, чтобы на неё приклеился присосок.

Используйте отвертку P2 pentalobe, чтобы вынуть два шурупа длиной 7.8 мм по обеим сторонам разъёма для зарядки.

Если вставить инструмент слишком глубоко, лопатка для вскрытия может повредить устройство. Выполните этот шаг, чтобы отметит�� лопатку и предотвратить повреждения.

Отмерьте 3 мм от кончика и отметьте лопатку перманентным маркером.

Вы также можете отметить другие углы лопатки разными метками.

В качестве альтернативы приклейте монету к лопатке на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своём магазине для самостоятельного ремонта.

Приложите нагретый iOpener к нижнему краю заднего стекла на 90 секунд.

В качестве альтернативы можно использовать фен или тепловую пушку, чтобы нагреть нижний край заднего стекла до состояния, когда он будет горячим на ощупь.

Осторожно: не нагревайте телефон сильнее указанного — аккумулятор чувствителен к тепловому воздействию.

Прикрепите присоску к нижнему краю заднего стекла.

Резким, равномерным усилием потяните ручку вверх, чтобы создать зазор между задним стеклом и рамой.

Вставьте кончик лопатки в образовавшийся зазор.

При разрезании клея, фиксирующего заднее стекло в следующих шагах, не вставляйте лопатку глубже чем на 3 мм, чтобы не повредить следующие элементы:

Деликатный кабель, соединяющий заднее стекло с телефоном, рядом с кнопкой увеличения громкости.

Несколько контактных пружин по периметру телефона.

Просуньте лопатку вдоль нижней части заднего стекла, чтобы отделить клей.

Оставьте лопатку возле нижнего левого угла.

Приложите нагретый iOpener к левому краю заднего стекла на 90 секунд.

При использовании фена или тепловой пушки нагревайте заднее стекло до состояния, когда оно будет горячим на ощупь.

Проведите лопатку вокруг нижнего левого угла и вдоль левого края, чтобы отделить клей и освободить металлические защёлки.

Вы услышите и почувствуете, как защёлки освобождаются при прохождении.

Оставьте лопатку возле верхнего левого угла.

Приложите нагретый iOpener к верхнему краю заднего стекла на 90 секунд.

При использовании фена или тепловой пушки нагревайте заднее стекло до состояния, когда оно будет горячим на ощупь.

Проведите лопатку вокруг верхнего левого угла и вдоль верхнего края, чтобы отделить клей и освободить металлические защёлки.

Вы услышите и почувствуете, как защёлки освобождаются при прохождении.

Оставьте лопатку в верхнем правом углу.

Приложите нагретый iOpener к правому краю заднего стекла на 90 секунд.

При использовании фена или тепловой пушки нагревайте заднее стекло до состояния, когда оно будет горячим на ощупь.

Не вставляйте лопатку глубже чем на 3 мм, чтобы не повредить скрытый кабель.

Проведите лопатку вокруг верхнего правого угла и вдоль правого края, чтобы отделить оставшийся клей и металлическую защёлку.

Вы услышите и почувствуете, как защёлка освобождается при прохождении.

Клей для заднего стекла должен быть полностью отделён. Если это не так, проведите кадровым инструментом по краю заднего стекла, чтобы отделить оставшиеся участки клея.

Откиньте заднее стекло вправо от телефона и установите его вертикально, опирая на чистый прочный предмет.

Используйте трёхлучевую отвёртку Y000, чтобы выкрутить два винта длиной 1.3 мм, крепящие нижнюю защитную крышку разъёма.

С помощью пинцета или пальцев приподнимите нижнюю защитную крышку разъёма и сдвиньте её в сторону верхней части телефона, чтобы отсоединить от металлической защёлки.

Снимите нижнюю защитную крышку разъёма.

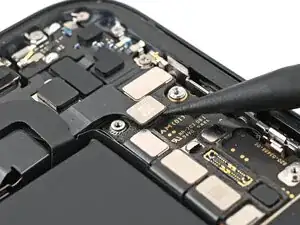

Используйте кончик лопатки, чтобы поддеть и отсоединить пружинный контакт батареи.

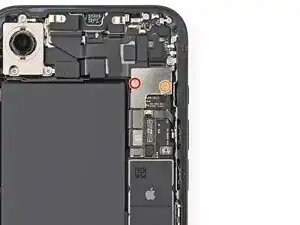

Используйте трёхлучевую отвёртку Y000, чтобы выкрутить винт длиной 1.0 мм, крепящий среднюю защитную крышку разъёма.

Средняя защитная крышка разъёма вставлена в два металлических зажима сверху и снизу.

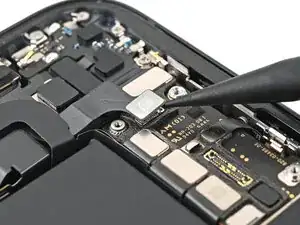

Используйте кончик лопатки, чтобы сдвинуть среднюю защитную крышку разъёма в сторону нижней части телефона и освободить зажимающие элементы.

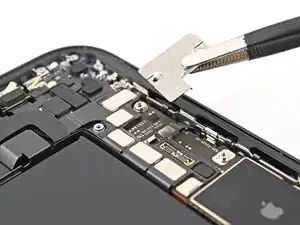

С помощью пинцета или пальцев снимите крышку.

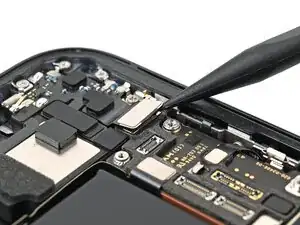

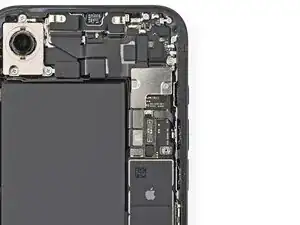

Используйте кончик лопатки, чтобы поддеть и отсоединить пружинный контакт катушки беспроводной зарядки.

Поднимите заднее стекло со рамки и снимите его.

Используйте трёхлучевую отвёртку Y000, чтобы выкрутить два винта, крепящие верхнюю защитную крышку разъёма:

Один винт длиной 1.0 мм

Один винт длиной 1.3 мм

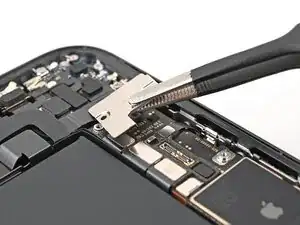

С помощью пинцета или пальцев снимите кронштейн фронтальной камеры.

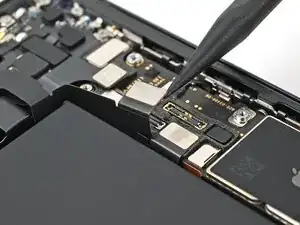

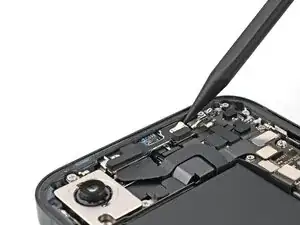

Используйте кончик лопатки, чтобы поддеть и отсоединить два пружинных контакта сборки фронтальной камеры.

Вставьте наконечник лопатки между сборкой фронтальной камеры и рамкой.

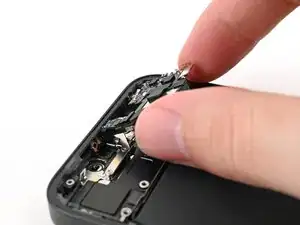

Подденьте сборку фронтальной камеры до тех пор, пока не сможете удержать её пальцами.

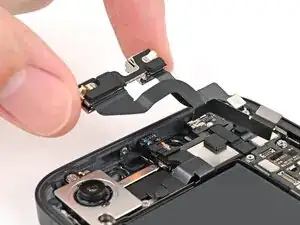

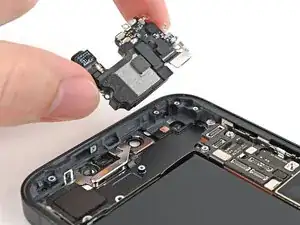

Снимите сборку фронтальной камеры.

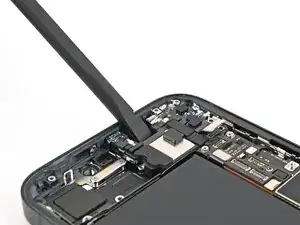

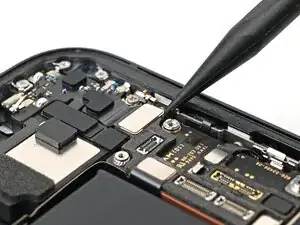

Используйте наконечник лопатки, чтобы поддеть и отсоединить пружинный контакт динамика речевого канала.

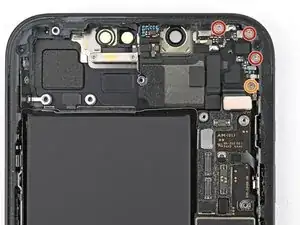

Используйте крестовую отвёртку, чтобы выкрутить пять винтов, крепящих динамик речевого канала:

Три винта длиной 1.5 мм

Один винт длиной 1.6 мм

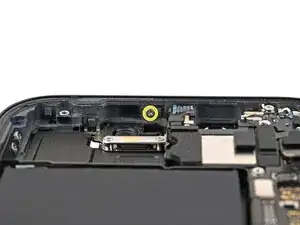

Один винт длиной 1.1 мм на внутренней стенке рамки, над вырезом для фронтальной камеры

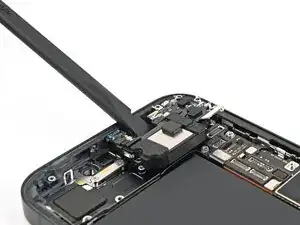

Вставьте плоский конец лопатки в выемку фронтальной камеры между динамиком речевого канала и рамкой.

Подденьте динамик речевого канала и снимите его.

Поздравляем — разборка завершена! Последующие шаги покажут, как собрать устройство обратно.

Совместите верхний левый угол динамика речевого канала с каналом звука.

Прижмите динамик речевого канала к рамке, чтобы он лёг ровно.

Убедитесь, что гибкий кабель вдоль верхней части батареи не зажался под динамиком речевого канала при прижатии.

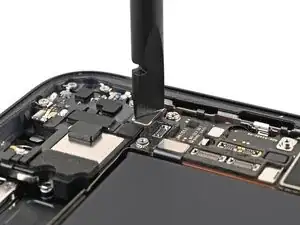

Используйте крестовую отвёртку, чтобы установить пять винтов, крепящих динамик речевого канала:

Три винта длиной 1.5 мм

Один винт длиной 1.6 мм

Один винт длиной 1.1 мм на внутренней стенке рамки, над вырезом для фронтальной камеры

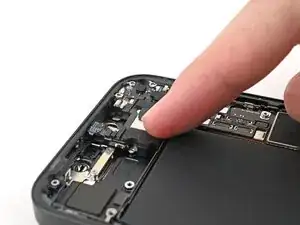

Используйте лопатка или пальцы, чтобы подключить пружинный контакт динамика речевого канала.

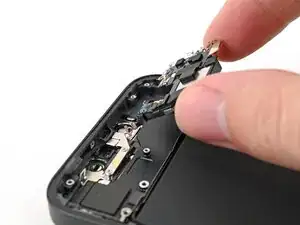

Вставьте сборку фронтальной камеры в её посадочное место в рамке.

Прижмите сборку, чтобы она прилегла ровно.

Вставьте кабель заднего блока камеры в его паз вдоль аккумулятора.

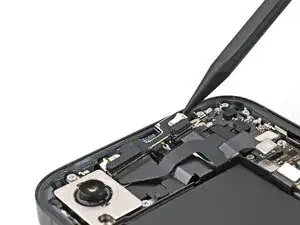

Используйте лопатку или пальцы, чтобы снова подключить пресс‑разъёмы переднего блока камеры.

Установите крышку верхнего переднего разъёма на плату поверх трёх пресс‑разъёмов.

Используйте трёхлепестковую отвёртку Y000, чтобы установить два винта, закрепляющие крышку верхнего разъёма:

Один винт длиной 1.0 мм

Один винт длиной 1.3 мм

Используйте пинцет, чтобы удалить клей по периметру рамки.

Возможно, потребуется собрать клей в складку кончиком лопатки, прежде чем захватить его пинцетом.

Используйте фильтр для кофе или безворсовую ткань и изопропиловый спирт высокой концентрации (>%90), чтобы удалить остатки клея.

Ориентируйте сменный клей на рамке так, чтобы большая синяя подложка находилась снизу, а вытяжная вкладка — в правом нижнем углу.

Цвет подложки и расположение вкладки на вашем клее может отличаться.

Используйте ориентиры, такие как вырез под камеру и выемки по краям, чтобы представить, как клей ляжет в рамку.

После прижатия клея на место вы не сможете его переместить — придётся удалить и начать заново с новым клеем.

С помощью вытяжной вкладки начните снимать заднюю подложку с клея, начиная снизу, но не снимайте подложку полностью.

Отведите синюю подложку в сторону и совместите клей с нижним краем iPhone.

Вложите нижний край клея в его канавку в рамке, убедившись, что пружинные контактные площадки iPhone совпадают с вырезами в подложке.

Продолжайте снимать заднюю подложку с клея, одновременно прижимая клей по краям рамки iPhone.

Если вы правильно совместили нижний край клея, боковые и верхний края встанут на свои места. Если клей смещён, удалите его и начните заново с новым клеем.

Если клей смещён и у вас нет запасного комплекта, временно можно собрать iPhone и использовать его без клея, но учтите, что водозащита iPhone будет нарушена до установки нового клея.

Используйте плоский конец лопатки, чтобы прижать клей по периметру рамки.

Используйте кончик лопатки, чтобы приподнять вытяжную вкладку в верхнем правом углу розовой подложки клея, пока не сможете захватить её пальцами.

Используйте вытяжную вкладку, чтобы снять розовую подложку с рамки и открыть вторичные синие подложки.

Подпереть заднее стекло по правому краю iPhone, используя коробку или аналогичный прочный предмет для поддержки стекла.

Используйте плоский конец лопатки или палец, чтобы подключить пресс‑разъём катушки беспроводной зарядки, затем пресс‑разъём аккумулятора.

Установите среднюю крышку разъёмов поверх пресс‑разъёма катушки беспроводной зарядки так, чтобы она слегка перекрывала слот на плате для нижней защёлки.

Используйте палец, чтобы прижать крышку к плате.

При нажатии сдвиньте крышку вверх, чтобы обе металлические защёлки встали на свои места на плате.

Используйте пинцет, чтобы установить верхнюю часть нижней крышки разъёмов в её паз на плате.

Опустите нижнюю крышку разъёмов поверх пресс‑разъёма.

Используйте трёхлепестковую отвёртку Y000, чтобы установить винт длиной 1.0 мм, закрепляющий среднюю крышку разъёма.

Используйте трёхлепестковую отвёртку Y000, чтобы установить два винта длиной 1.3 мм, закрепляющие нижнюю крышку разъёмов.

Используйте пинцет, чтобы захватить вытяжные язычки на трёх синих вкладышах и оторвать их, чтобы открыть доступ к клею.

Возможно, придётся удерживать заднее стекло над рамкой, не давая ему коснуться клея, чтобы снять вкладыш вдоль правого края.

Держите заднее стекло над телефоном и совместите его с рамкой.

Опустите заднее стекло прямо вниз на рамку и надавите, пока защёлки не войдут в зацепление.

Пройдитесь по периметру заднего стекла, чтобы зафиксировать все защёлки.

Чтобы улучшить схватывание клея, нагрейте кромки заднего стекла с помощью iOpener, фена или паяльной лампы до состояния, когда они станут горячими на ощупь.

Плотно прижмите по периметру заднего стекла. Если у вас есть зажимы для экрана, используйте их для усиления сцепления нового клея. Если нет — продолжайте чтение, там описаны другие способы закрепить заднее стекло.

Чтобы равномерно сжать iPhone и усилить сцепление заднего стекла с рамкой, нужно учесть выступ камеры.

Если у вас есть коробка, в которой шёл iPhone, возьмите крышку и положите её на ровную поверхность.

Если оригинальной коробки нет, пропустите этот шаг для альтернативного метода.

Поместите iPhone экраном вверх в крышку коробки так, чтобы выступ камеры располагался в выемке.

Найдите предмет, близкий по размеру к iPhone, но выше бортиков коробки. Поставьте его поверх iPhone, затем добавьте несколько тяжёлых предметов.

Оставьте предметы на месте не менее чем на тридцать минут. Чем легче предметы — тем дольше их нужно держать. В идеале оставьте их на ночь.

Если у вас нет оригинальной коробки от iPhone, выполните три следующих шага для другого способа равномерного сжатия заднего стекла.

Положите iPhone экраном вниз на мягкую ровную поверхность.

Наклейте ленту на заднее стекло, чтобы защитить его отделку.

Положите один слой монет или аналогичных по толщине предметов на ленту вдоль краёв заднего стекла.

В зависимости от толщины монет может понадобиться несколько слоёв.

Равномерно распределите монеты и убедитесь, что их толщина не меньше выступа камеры.

Наложите стопку книг или другие тяжёлые предметы поверх iPhone.

Монеты могут оставить вмятину на нижнем предмете, поэтому не используйте ничего ценного.

Оставьте предметы на месте не менее чем на тридцать минут. Чем легче предметы — тем дольше их следует держать. В идеале оставьте их на ночь.

Используйте отвёртку P2 с пенталобным наконечником, чтобы установить два винта длиной 7,8 мм по обе стороны от зарядного порта.
