Замена тактильного двигателя в iPhone 16e

Разрядите аккумулятор телефона ниже 25%, так как заряженный литий-ионный аккумулятор представляет потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и одну из кнопок громкости, затем проведите для выключения телефона.

Если экран или заднее стекло сильно треснули, наклейте на стекло перекрывающиеся полосы упаковочной ленты для защиты и облегчения разборки.

Убедитесь, что в нижней части есть гладкая область, достаточная для приклеивания присоски.

Используйте отвертку P2 Pentalobe, чтобы удалить два винта длиной 7,8 мм по обе стороны от порта зарядки.

Если вставить открывающую лопатку слишком глубоко, можно повредить устройство. Выполните этот шаг, чтобы отметить лопатку и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте открывающую лопатку перманентным маркером.

Вы также можете отметить другие углы лопатки разными отметками.

Альтернативно, прикрепите монету к лопатке на расстоянии 3 мм от кончика.

Apple продает инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своем магазине Self Repair Store.

Приложите нагретый iOpener к нижнему краю заднего стекла на 90 секунд.

Альтернативно, вы можете использовать фен или тепловую пушку, чтобы нагреть нижний край заднего стекла до горячего на ощупь состояния.

Будьте осторожны, не перегревайте телефон — аккумулятор чувствителен к тепловому повреждению.

Установите присоску на нижний край заднего стекла.

Потяните ручку присоски с сильным, steady усилием, чтобы создать зазор между задним стеклом и рамкой.

Вставьте кончик открывающей лопатки в зазор.

Разрезая клей, удерживающий заднее стекло, в следующих шагах, не вводите лопатку глубже 3 мм, чтобы избежать повреждения следующих областей:

Хрупкий кабель, соединяющий заднее стекло с телефоном, рядом с кнопкой увеличения громкости.

Несколько пружинных контактов по периметру телефона.

Проведите открывающей лопаткой вдоль нижней части заднего стекла, чтобы отделить клей.

Оставьте лопатку возле нижнего левого угла.

Приложите нагретый iOpener к левому краю заднего стекла на 90 секунд.

При использовании фена или тепловой пушки нагревайте заднее стекло до горячего на ощупь состояния.

Проведите открывающей лопаткой вокруг нижнего левого угла и вдоль левого края, чтобы отделить клей и освободить металлические защелки.

Вы услышите и почувствуете, как защелки освобождаются при прохождении мимо них.

Оставьте лопатку возле верхнего левого угла.

Приложите нагретый iOpener к верхнему краю заднего стекла на 90 секунд.

При использовании фена или тепловой пушки нагревайте заднее стекло до горячего на ощупь состояния.

Проведите открывающей лопаткой вокруг верхнего левого угла и вдоль верхнего края, чтобы отделить клей и освободить металлические защелки.

Вы услышите и почувствуете, как защелки освобождаются при прохождении мимо них.

Оставьте лопатку в верхнем правом углу.

Приложите нагретый iOpener к правому краю заднего стекла на 90 секунд.

При использовании фена или тепловой пушки нагревайте заднее стекло до горячего на ощупь состояния.

Не вводите лопатку глубже 3 мм, чтобы избежать повреждения скрытого кабеля.

Проведите открывающей лопаткой вокруг верхнего правого угла и вдоль правого края, чтобы отделить оставшийся клей и металлическую защелку.

Вы услышите и почувствуете, как защелка освобождается при прохождении мимо нее.

Клей заднего стекла должен быть теперь полностью отделен. Если это не так, проведите медиатором по периметру заднего стекла, чтобы отделить оставшийся клей.

Откройте заднее стекло, отведя его вправо от телефона, и зафиксируйте его в вертикальном положении на чистом, устойчивом предмете.

Используйте трехгранную отвертку Y000, чтобы удалить два винта длиной 1,3 мм, фиксирующие нижнюю крышку разъемов.

Используйте пинцет или пальцы, чтобы поднять нижнюю крышку разъемов и сдвинуть ее вверх телефона, чтобы высвободить из металлического зажима.

Снимите нижнюю крышку разъемов.

Используйте кончик лопатки, чтобы поддеть и отсоединить нажимной разъем аккумулятора.

Используйте трехгранную отвертку Y000, чтобы удалить винт длиной 1,0 мм, фиксирующий среднюю крышку разъемов.

Средняя крышка разъемов вставлена в два металлических зажима сверху и снизу.

Используйте кончик лопатки, чтобы сдвинуть среднюю крышку разъемов к низу телефона, чтобы освободить ее зажимы.

Используйте пинцет или пальцы, чтобы снять крышку.

Используйте кончик лопатки, чтобы поддеть и отсоединить нажимной разъем катушки беспроводной зарядки.

Снимите заднее стекло с рамки.

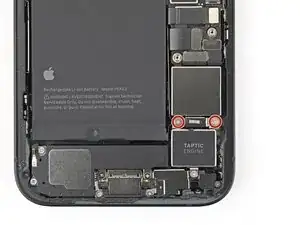

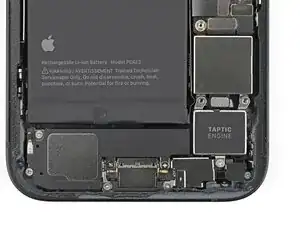

Используйте крестовую отвертку, чтобы удалить два винта длиной 2,2 мм, фиксирующие крышку разъема Taptic Engine.

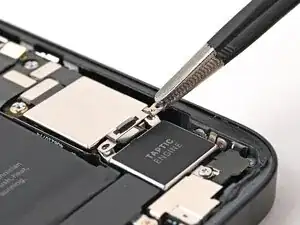

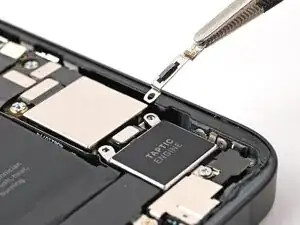

Используйте пинцет или пальцы, чтобы снять крышку разъема Taptic Engine.

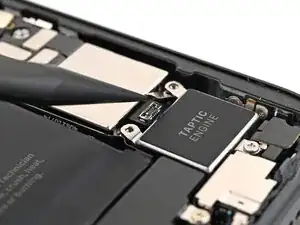

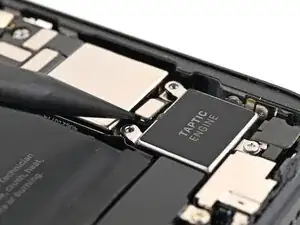

Используйте кончик лопатки, чтобы поддеть и отсоединить нажимной разъем Taptic Engine.

Используйте крестовую отвертку, чтобы удалить винт длиной 2,1 мм, фиксирующий Taptic Engine.

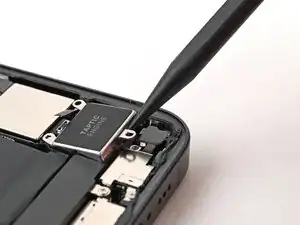

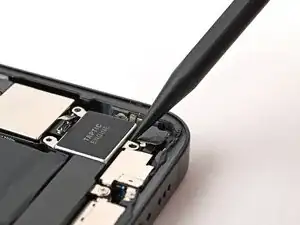

Используйте кончик лопатки, чтобы приподнять Taptic Engine из рамки до тех пор, пока его можно будет ухватить пальцами.

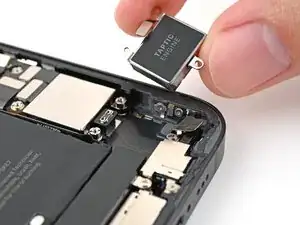

Снимите Taptic Engine.

Поздравляем с завершением разборки! Следующие шаги покажут, как собрать ваше устройство.

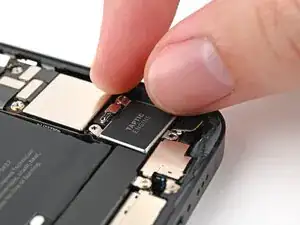

Установите Taptic Engine в его паз в рамке.

Используйте крестовую отвертку, чтобы установить винт длиной 2,1 мм, фиксирующий Taptic Engine.

Используйте плоский конец лопатки, чтобы подключить нажимной разъем Taptic Engine.

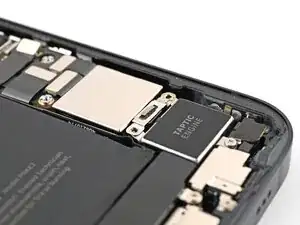

Установите крышку на разъем Taptic Engine.

Используйте крестовую отвертку, чтобы установить два винта длиной 2,2 мм, фиксирующие крышку разъема Taptic Engine.

Используйте пинцет, чтобы удалить клей по периметру рамки.

Возможно, вам потребуется сгрести клей кончиком лопатки, прежде чем ухватить его пинцетом.

Используйте кофейный фильтр или безворсовую салфетку и изопропиловый спирт высокой концентрации (>90%), чтобы очистить остатки клея.

Расположите заменяемую клейкую ленту над рамкой так, чтобы большая синяя подложка была снизу, а язычок для удаления находился в правом нижнем углу.

Цвет подложки и расположение язычков на вашей клейкой ленте могут отличаться.

Используйте такие особенности, как вырез под камеру и выемки по краям, чтобы представить, как лента ляжет на рамку.

После того как клей прижат к поверхности, вы не сможете его переместить — придется удалить его и начать заново с новым клеем.

Используйте язычок для снятия, чтобы начать отслаивать защитную подложку с клея снизу, но не снимайте подложку полностью.

Отведите синюю подложку в сторону и совместите клей с нижним краем iPhone.

Уложите нижний край клея в паз на рамке, убедившись, что контактные пружины iPhone совмещены с соответствующими вырезами в подложке.

Продолжайте снимать заднюю подложку с клея, одновременно прижимая клей по краям рамки iPhone.

Если вы правильно выровняли нижний край клея, боковые и верхние края идеально встанут на свои места. Если клей смещен, удалите его и начните заново с новым клеем.

Если ваш клей смещен и у вас нет под рукой другого комплекта, можно временно собрать iPhone обратно и использовать его как обычно без какого-либо клея, но имейте в виду, что водонепроницаемость вашего iPhone будет нарушена до тех пор, пока вы не установите новый клей.

Используйте плоский конец лопатки, чтобы прижать клей по периметру рамки.

Используйте кончик лопатки, чтобы поддеть язычок для снятия в правом верхнем углу розовой подложки клея, пока не сможете ухватиться за него пальцами.

Используйте язычок для снятия, чтобы отслоить розовую подложку от рамки и открыть вторичные синие подложки.

Подоприте заднее стекло вдоль правого края iPhone, используя коробку или другой прочный предмет для поддержки стекла.

Используйте плоский конец лопатки или палец, чтобы подключить нажимной разъем катушки зарядки, а затем нажимной разъем аккумулятора.

Установите среднюю крышку разъема поверх нажимного разъема катушки беспроводной зарядки так, чтобы она слегка нависала над пазом на материнской плате для нижней защелки.

Нажмите пальцем на крышку, чтобы прижать ее к материнской плате.

Удерживая нажатие, сдвиньте крышку вверх, чтобы обе металлические защелки встали в свои гнезда на материнской плате.

Используйте пинцет, чтобы установить верхнюю часть нижней крышки разъема над ее пазом на материнской плате.

Уложите нижнюю крышку разъема поверх нажимного разъема.

Используйте трехгранную отвертку Y000, чтобы установить винт длиной 1,0 мм, фиксирующий среднюю крышку разъема.

Используйте трехгранную отвертку Y000, чтобы установить два винта длиной 1,3 мм, фиксирующие нижнюю крышку разъема.

Используйте пинцет, чтобы ухватиться за язычки на трех синих подложках, и снимите их, чтобы открыть клей.

Возможно, вам придется держать заднее стекло над рамкой, не касаясь клея, чтобы снять подложку вдоль правого края.

Держите заднее стекло над телефоном и выровняйте его относительно рамки.

Аккуратно положите заднее стекло прямо на рамку и нажмите, пока не защелкнутся фиксаторы.

Нажимайте по периметру заднего стекла, чтобы защелкнуть все фиксаторы.

Чтобы улучшить адгезию клея, нагрейте края заднего стекла с помощью iOpener, фена или термовоздушной паяльной станции, пока оно не станет горячим на ощупь.

Сильно нажмите по периметру заднего стекла. Если у вас есть зажимы для дисплея, используйте их для усиления склейки новым клеем. Если нет, читайте далее о других способах фиксации заднего стекла.

Для равномерного прижатия iPhone и усиления склеивания заднего стекла с рамкой необходимо учесть выступ камеры.

Если у вас есть коробка от iPhone, возьмите ее крышку и положите на ровную поверхность.

Если у вас нет оригинальной коробки, пропустите этот шаг и используйте альтернативный метод.

Поместите iPhone экраном вверх в крышку коробки так, чтобы выступ камеры оказался в углублении.

Найдите предмет, близкий по размеру к вашему iPhone, но выше бортов коробки. Положите его поверх iPhone, а затем положите сверху несколько тяжелых предметов.

Оставьте груз на месте как минимум на тридцать минут. Чем легче предметы, тем дольше их нужно оставить. В идеале оставьте груз на ночь.

Если у вас нет оригинальной коробки от iPhone, выполните следующие три шага для другого метода равномерного прижатия заднего стекла.

Положите iPhone экраном вниз на мягкую ровную поверхность.

Наклейте на заднее стекло скотч для защиты его покрытия.

Разместите один слой монет или аналогичных по толщине предметов на скотче вдоль краев заднего стекла.

В зависимости от толщины монет может потребоваться несколько слоев.

Равномерно распределите монеты и убедитесь, что их общая толщина как минимум равна высоте выступа камеры.

Положите на iPhone стопку книг или другие тяжелые предметы.

Монеты могут оставить следы на нижнем предмете, поэтому не используйте ничего ценного.

Оставьте груз на месте как минимум на тридцать минут. Чем легче предметы, тем дольше их нужно оставить. В идеале оставьте груз на ночь.

Используйте отвертку P2 Pentalobe, чтобы установить два винта длиной 7,8 мм по обе стороны от порта зарядки.
