Разборка iPhone 16e

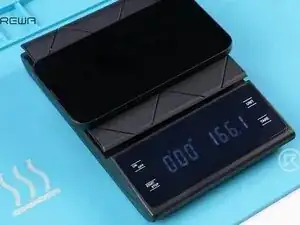

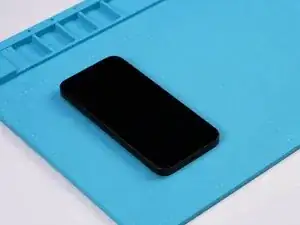

iPhone 16e весит 166,1 грамма, что легче, чем у других моделей iPhone 16, и даже типично для современных смартфонов.

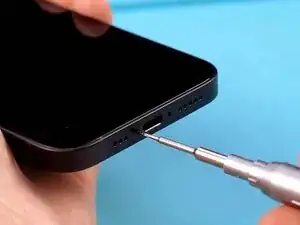

Удалите два винта Pentalobe, расположенных внизу телефона.

Положите iPhone лицевой стороной вверх на нагревательный коврик, чтобы размягчить клей, держащий заднюю крышку.

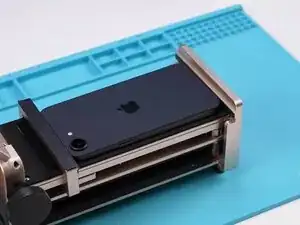

Используйте инструмент для вскрытия телефона, чтобы создать зазор между задней крышкой и средней рамкой.

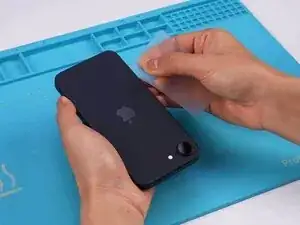

Вставьте медиатор в зазор и проведите им вдоль, чтобы открыть устройство.

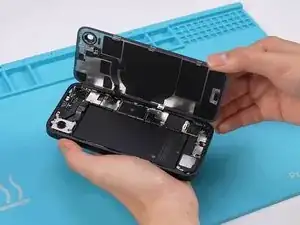

Откройте iPhone, откинув заднюю крышку вверх.

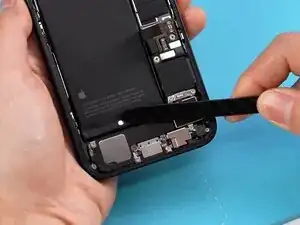

Отключите кабель аккумулятора и кабель катушки беспроводной зарядки, затем снимите заднюю крышку.

Внутренняя конструкция выглядит очень похоже на iPhone 15.

Сначала отключите кабель основания держателя SIM-карты.

Сама батарея не имеет тянущих язычков; вместо этого используется специальный клей, который отделяется при подаче электрического тока.

По словам Apple, новая внутренняя структура позволяет iPhone 16e вместить большую батарею. По нашим наблюдениям, меньшая камера освобождает место для большей батареи.

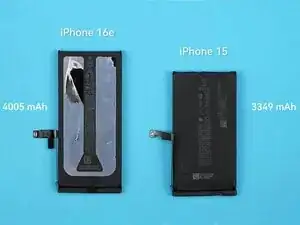

В iPhone 16e установлен аккумулятор ёмкостью 4005 мА·ч, который больше и мощнее, чем в iPhone 15.

Отключите гибкий кабель.

Снимите держатель SIM-карты.

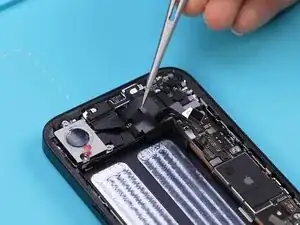

Снимите блок фронтальной камеры.

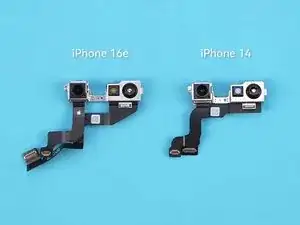

Фронтальная камера iPhone 16e по существу такая же, как у iPhone 14, поскольку здесь нет Dynamic Island.

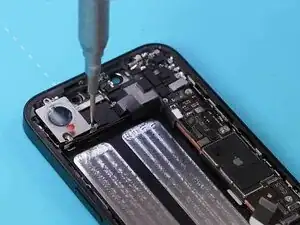

Удалите винты, закрепляющие заднюю камеру.

iPhone 16e оснащён 48-мегапиксельным сенсором в паре с телеобъективом 2x.

Здесь нет широкоугольной камеры и LiDAR, поэтому устройство не предназначено для ультрашироких снимков, кинематографического режима, пространственного видео или макросъёмки.

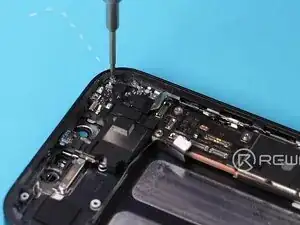

Снимите винты и извлеките слуховой динамик.

Снимите тактильный модуль и динамик.

Удалите винты материнской платы и откиньте материнскую плату.

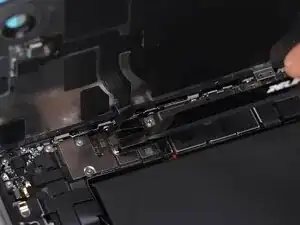

В iPhone 16e материнская плата подключена к кабелю дисплея и кабелю датчика приближения. Убедитесь, что вы правильно их отключили.

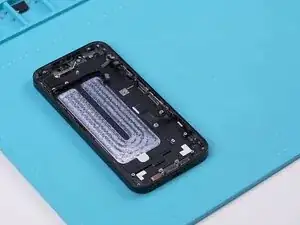

Снимите основание держателя SIM-карты, антенну и гибкий кабель порта зарядки перед снятием экрана.

Снова положите iPhone лицевой стороной вниз на нагревательный коврик.

Используйте инструмент для вскрытия телефона или присоску, чтобы создать зазор между экраном и средней рамкой.

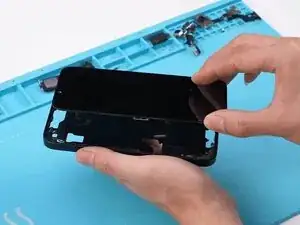

Вставьте медиатор в зазор и проведите им. Откиньте экран и откройте его.

iPhone 16e оснащён 6,1‑дюймовым OLED‑дисплеем. Интересно, что разъём экрана в iPhone 16e такой же, как в iPhone 14. Мы проверили это, установив экран на iPhone 14 — всё работало идеально, что свидетельствует о совместимости между двумя моделями.

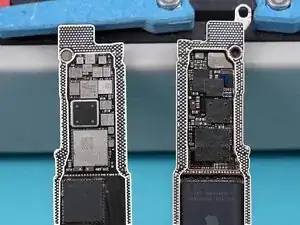

Используйте нагрев и отделите материнскую плату.

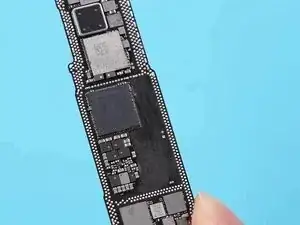

Во втором слое контактные площадки шире, а распределение компонентов менее плотное, что упрощает послойную разборку.

Чип A18 усложнил ремонт центрального процессора, поскольку он вмонтирован глубже. Чип Apple C1 — первый собственный модем Apple для сотовой связи, использующий 4‑нанометровую базовую полосу и 7‑нанометровую технологию приёмопередатчика. Он описывается как наиболее энергоэффективный модем, когда‑либо интегрированный в iPhone, что обеспечивает более длительное время работы от батареи.
