Замена громкоговорителя iPhone 16e

Разрядите батарею телефона до менее 25%, так как заряженная литий‑ионная батарея представляет потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую кнопку громкости, затем сдвиньте для выключения телефона.

Если экран или заднее стекло сильно разбиты, наклейте полосы упаковочной ленты внахлест на стекло, чтобы защитить себя и упростить разборку.

Убедитесь, что у нижнего края есть гладкая область, достаточно большая, чтобы к ней приклеилась присоска.

Используйте отвертку P2 «пенталоб» для удаления двух винтов длиной 7.8 мм по обе стороны от разъёма для зарядки.

Если вставить лезвие слишком глубоко, инструмент может повредить устройство. Выполните этот шаг, чтобы отметить инструмент и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте это место на пластиковой лопатке перманентным маркером.

Вы также можете отметить другие углы лопатки с другими измерениями.

В качестве альтернативы приклейте монету к лопатке в 3 мм от кончика.

Apple продаёт инструмент Нож для клея для безопасного разрезания клея дисплея в своём магазине для самостоятельного ремонта.

Приложите подогретый iOpener к нижнему краю заднего стекла на 90 секунд.

В качестве альтернативы можно использовать фен или тепловую пушку, чтобы нагреть нижний край заднего стекла до состояния, когда он горячий на ощупь.

Не нагревайте телефон сильнее — батарея чувствительна к воздействию тепла.

Прикрепите присоску к нижнему краю заднего стекла.

Сильно и ровно потяните ручку вверх, чтобы создать зазор между задним стеклом и рамой.

Вставьте кончик пластиковой лопатки в образовавшийся зазор.

При разрезании клея, фиксирующего заднее стекло, не вставляйте лопатке глубже 3 мм, чтобы не повредить следующие области:

Тонкий кабель, соединяющий заднее стекло с телефоном, рядом с кнопкой увеличения громкости.

Несколько контактных пружин по периметру телефона.

Проведите пластиковой лопаткой вдоль нижней части заднего стекла, чтобы отделить клей.

Оставьте лопатку возле нижнего левого угла.

Приложите подогретый iOpener к левому краю заднего стекла на 90 секунд.

При использовании фена или тепловой пушки нагрейте заднее стекло до горячего на ощупь состояния.

Поверните лопатку вокруг нижнего левого угла и проведите ею по левому краю, чтобы отделить клей и освободить металлические защёлки.

Вы услышите и почувствуете, как металлические защёлки освобождаются при прохождении.

Оставьте лопатку возле верхнего левого угла.

Приложите подогретый iOpener к верхнему краю заднего стекла на 90 секунд.

При использовании фена или тепловой пушки нагрейте заднее стекло до горячего на ощупь состояния.

Поверните лопатку вокруг верхнего левого угла и проведите ею по верхнему краю, чтобы отделить клей и освободить металлические защёлки.

Вы услышите и почувствуете, как металлические защёлки освобождаются при прохождении.

Оставьте лопатку в верхнем правом углу.

Приложите подогретый iOpener к правому краю заднего стекла на 90 секунд.

При использовании фена или тепловой пушки нагрейте заднее стекло до горячего на ощупь состояния.

Не вставляйте лопатке глубже 3 мм, чтобы не повредить скрытый кабель.

Поверните лопатку вокруг верхнего правого угла и проведите ею по правому краю, чтобы отделить оставшийся клей и металлическую защёлку.

Вы услышите и почувствуете, как металлическая защёлка освобождается при прохождении.

Клей на заднем стекле теперь должен быть полностью отделён. Если это не так, проведите монтажной лопаткой по периметру заднего стекла, чтобы отделить оставшийся клей.

Откиньте заднее стекло вправо от телефона и поддержите его в вертикальном положении на чистом, прочном предмете.

Используйте трёхзубый отвёртку Y000, чтобы выкрутить два винта длиной 1.3 мм, закрепляющие нижнюю крышку разъёма.

С помощью пинцета или пальцев поднимите нижнюю крышку разъёма и сдвиньте её в сторону верхней части телефона, чтобы освободить из металлической скобы.

Снимите нижнюю крышку разъёма.

Используйте острый конец лопатки, чтобы поддеть и отключить нажимной разъём батареи press connector.

Используйте трёхзубую отвёртку Y000, чтобы выкрутить винт длиной 1.0 мм, закрепляющий среднюю крышку разъёма.

Средняя крышка разъёма закреплена в двух металлических защёлках сверху и снизу.

Используйте острый конец лопатки, чтобы толкнуть среднюю крышку разъёма в направлении низа телефона и освободить защёлки.

Снимите крышку с помощью пинцета или пальцев.

Используйте острый конец лопатки, чтобы поддеть и отключить нажимной разъём беспроводной зарядной катушки.

Поднимите заднее стекло с рамки и снимите его.

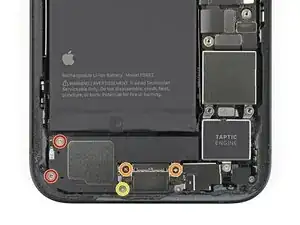

Используйте крестовую отвёртку, чтобы выкрутить четыре винта, фиксирующие громкоговоритель:

Два винта длиной 1.4 мм

Два винта длиной 1.7 мм

Используйте трёхзубую отвёртку Y000, чтобы выкрутить винт длиной 1.3 мм.

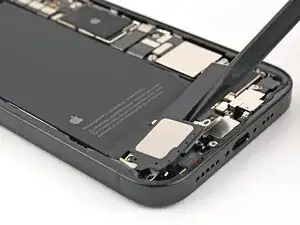

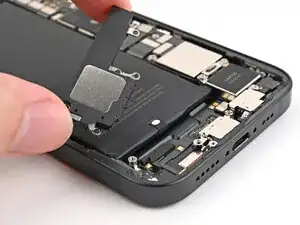

Используйте острый конец лопатки, чтобы поддеть громкоговоритель и вынуть его из рамки, затем снимите его.

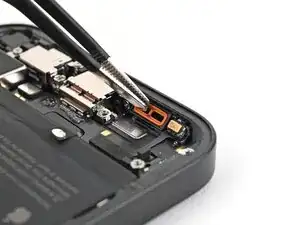

Если при разборке вылезла оранжевая прокладка громкоговорителя, с помощью пинцета установите её обратно в звуковой канал.

Поздравляем с завершением разборки! Остальные шаги покажут, как собрать устройство обратно.

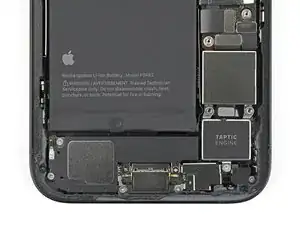

Установите громкоговоритель в его вырез в рамке.

Используйте крестовую отвёртку, чтобы установить четыре винта, фиксирующие громкоговоритель:

Два винта длиной 1.4 мм

Два винта длиной 1.7 мм

Используйте трёхзубую отвёртку Y000, чтобы установить винт длиной 1.3 мм.

С помощью пинцета удалите клей по периметру рамки.

Возможно, придётся сгруппировать клей остриём лопатки, прежде чем захватить его пинцетом.

Сотрите остатки клея с помощью фильтра для кофе или безворсовой ткани и высококонцентрированного изопропилового спирта (>90%).

Разместите заменяющий клей на рамке так, чтобы большая синяя подложка находилась снизу, а язычок для съёма — в правом нижнем углу.

Цвет подложки и расположение язычка на вашем клее могут отличаться.

Используйте вырез под камеру и выемки по краям, чтобы понять, как клей ляжет на рамку.

После того как клей прижат на место, его нельзя будет переставить — придётся снять и начинать заново с новым клеем.

Возьмитесь за язычок и начните отслаивать нижнюю подложку клея, начиная снизу, но не снимайте подложку полностью.

Отведите синюю подложку в сторону и совместите клей по нижнему краю iPhone.

Уложите нижний край клея в его паз на рамке, убедившись, что пружинные контакты iPhone совмещены с вырезами в подложке.

Продолжайте снимать заднюю бумажную подложку с клея, прижимая клей по краям корпуса iPhone.

Если вы правильно совмещали нижний край клея, боковые и верхний края встанут на свои места без проблем. Если клей смещён, снимите его и начните заново с новым клеем.

Если клей смещён и у вас нет запасного комплекта, допустимо временно собрать iPhone и использовать его без клея, но имейте в виду, что водозащита iPhone будет нарушена до установки нового клея.

Используйте плоский конец лопатки, чтобы прижать клей по периметру рамки.

Используйте кончик лопатки, чтобы приподнять вытягиваемую язычок в правом верхнем углу розовой подложки клея, пока вы не сможете схватить его пальцами.

Используйте язычок, чтобы снять розовую подложку с рамки и открыть вторичные синие подложки.

Подпереть заднее стекло вдоль правого края iPhone, используя коробку или другой прочный предмет для поддержки стекла.

Используйте плоский конец лопатки или палец, чтобы подключить контакт на катушке беспроводной зарядки, затем контакт батареи.

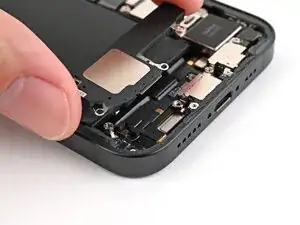

Поместите среднюю крышку разъёма над контактным разъёмом катушки беспроводной зарядки так, чтобы она слегка нависала над гнездом на плате для нижней защёлки.

Прижмите крышку к плате пальцем.

Прижав, сдвиньте крышку вверх, чтобы оба металлических защёлки вошли в свои посадочные места на плате.

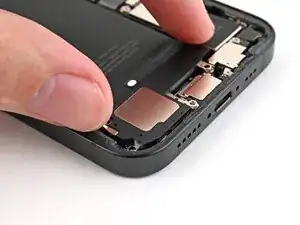

Используйте пинцет, чтобы установить верхнюю часть нижней крышки разъёма в её паз на плате.

Опустите нижнюю крышку разъёма поверх контактного разъёма.

Используйте крестообразную отвертку Y000 (три-поинт) для установки винта длиной 1.0 мм, фиксирующего среднюю крышку разъёма.

Используйте крестообразную отвертку Y000 (три-поинт) для установки двух винтов длиной 1.3 мм, фиксирующих нижнюю крышку разъёма.

С помощью пинцета захватите вытягиваемые язычки трёх синих подложек и снимите их, чтобы открыть клей.

Возможно, вам придётся держать заднее стекло над рамкой, не позволяя ему касаться клея, чтобы снять подложку вдоль правого края.

Держите заднее стекло над телефоном и совместите его с рамкой.

Опустите заднее стекло прямо на рамку и прижмите, пока защёлки не вставятcя на место.

Прижмите по периметру заднего стекла, чтобы зафиксировать все защёлки.

Чтобы улучшить сцепление клея, нагрейте края заднего стекла с помощью iOpener, фена или тепловой пушки, пока они не станут горячими на ощупь.

Плотно прижмите по периметру заднего стекла. Если у вас есть зажимы для экрана, используйте их, чтобы усилить соединение нового клея. В противном случае продолжайте чтение для других способов закрепить заднее стекло.

Чтобы равномерно сжать iPhone и усилить сцепление заднего стекла с рамкой, нужно учесть выступ камеры.

Если у вас есть коробка, в которой шёл iPhone, возьмите крышку и положите её на ровную поверхность.

Если у вас нет оригинальной коробки, пропустите этот шаг и используйте альтернативный метод.

Положите iPhone экраном вверх в крышку коробки так, чтобы выступ камеры разместился в выемке.

Найдите предмет примерно по размеру iPhone, но выше стенок коробки. Положите его поверх iPhone, затем несколько тяжёлых предметов сверху.

Оставьте груз на месте минимум на тридцать минут. Чем легче предметы, тем дольше их следует оставлять. Идеально — оставить на ночь.

Если у вас нет оригинальной коробки, выполните следующие три шага для другого способа равномерного сжатия заднего стекла.

Положите iPhone экраном вниз на мягкую ровную поверхность.

Защитите заднее стекло лентой, чтобы сохранить его отделку.

Положите один слой монет или других объектов похожей толщины на ленту вдоль краёв заднего стекла.

В зависимости от толщины монет может потребоваться несколько слоёв.

Равномерно распределите монеты и убедитесь, что они как минимум такой же толщины, как выступ камеры.

Поставьте стопку из нескольких книг или других тяжёлых предметов сверху iPhone.

Монеты могут оставить вмятину на нижнем предмете, поэтому не используйте ничего ценного.

Оставьте предметы на месте как минимум на тридцать минут. Чем легче предметы, тем дольше их следует оставлять. В идеале оставьте их на ночь.

Используйте отвёртку P2 с пятиконечным шлицем, чтобы установить два винта длиной 7,8 мм по обе стороны зарядного порта.
