Замена микрофона iPhone 16e

Дайте аккумулятору телефона разрядиться ниже 25%, так как заряженная литий‑ионная батарея представляет потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую кнопку громкости, затем сдвиньте для выключения телефона.

Если экран или заднее стекло сильно треснули, заклейте стекло перекрывающимися полосками упаковочной ленты, чтобы защитить себя и упростить разборку.

Убедитесь, что возле нижнего края есть ровная область, достаточная для присоски.

Используйте отвертку P2 pentalobe, чтобы выкрутить два винта длиной 7,8 мм по обе стороны от разъёма зарядки.

Если вставить слишком глубоко, лопатка для поддевания может повредить устройство. Выполните этот шаг, чтобы пометить лопатку и предотвратить повреждение.

Отмерьте 3 мм от конца и отметьте лопатку постоянным маркером.

Вы также можете пометить другие углы лопатки разными размерами.

В качестве альтернативы приклейте монету к лопатке на расстоянии 3 мм от конца.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине саморемонта.

Приложите нагретый iOpener к нижнему краю заднего стекла на 90 секунд.

В качестве альтернативы можно использовать фен или тепловую пушку, чтобы нагреть нижний край заднего стекла до температуры, при которой оно горячее на ощупь.

Будьте осторожны, чтобы не перегреть телефон — аккумулятор восприимчив к повреждению от тепла.

Прикрепите присоску к нижнему краю заднего стекла.

Подтяните ручку сильной, равномерной тягой, чтобы создать зазор между задним стеклом и рамой.

Вставьте кончик лопатки в образовавшийся зазор.

При разрезании клея, удерживайте лопатку не глубже 3 мм, чтобы не повредить следующие области:

Тонкий кабель, соединяющий заднее стекло с телефоном, рядом с кнопкой увеличения громкости.

Несколько пружинных контактов по периметру телефона.

Проведите лопатку вдоль нижней части заднего стекла, чтобы отделить клей.

Оставьте лопатку рядом с нижним левым углом.

Приложите нагретый iOpener к левому краю заднего стекла на 90 секунд.

При использовании фена или тепловой пушки нагревайте заднее стекло до состояния, когда оно горячее на ощупь.

Поверните лопатку вокруг нижнего левого угла и проведите ею вдоль левого края, чтобы отделить клей и освободить металлические защёлки.

При прохождении вы услышите и почувствуете, как защёлки отпускают.

Оставьте лопатку рядом с верхним левым углом.

Приложите нагретый iOpener к верхнему краю заднего стекла на 90 секунд.

При использовании фена или тепловой пушки нагревайте заднее стекло до состояния, когда оно горячее на ощупь.

Поверните лопатку вокруг верхнего левого угла и проведите ею вдоль верхнего края, чтобы отделить клей и освободить металлические защёлки.

При прохождении вы услышите и почувствуете, как защёлки отпускают.

Оставьте лопатку в верхнем правом углу.

Приложите нагретый iOpener к правому краю заднего стекла на 90 секунд.

При использовании фена или тепловой пушки нагревайте заднее стекло до состояния, когда оно горячее на ощупь.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить скрытый кабель.

Поверните медиатор вокруг верхнего правого угла и проведите им вдоль правого края, чтобы отделить оставшийся клей и металлическую защёлку.

Вы услышите и почувствуете, как металлическая защёлка отщёлкивается при прохождении.

Клей на заднем стекле теперь должен быть полностью отделён. Если это не так, проведите медиатором вокруг заднего стекла, чтобы отделить оставшийся клей.

Откройте заднее стекло вправо от телефона и опирайте его вертикально на чистый, прочный предмет.

Используйте трёхгранную отвёртку Y000, чтобы выкрутить два винта длиной 1.3 мм, фиксирующие нижнюю крышку разъёма.

Используйте пинцет или пальцы, чтобы приподнять нижнюю крышку разъёма и сдвинуть её к верхней части телефона, чтобы освободить от металлической защёлки.

Снимите нижнюю крышку разъёма.

Используйте острие лопатки, чтобы поддеть и отсоединить контакт питания аккумулятора.

Используйте трёхгранную отвёртку Y000, чтобы выкрутить винт длиной 1.0 мм, фиксирующий среднюю крышку разъёма.

Средняя крышка разъёма зафиксирована в двух металлических защёлках вверху и внизу.

Используйте острие лопатки, чтобы сдвинуть среднюю крышку разъёма в направлении нижней части телефона и освободить защёлки.

Используйте пинцет или пальцы, чтобы снять крышку.

Используйте острие лопатки, чтобы поддеть и отсоединить контакт индукционной зарядки.

Поднимите заднее стекло с рамки и снимите его.

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 2.2 мм, фиксирующие крышку разъёма Taptic Engine.

Используйте пинцет или пальцы, чтобы снять крышку разъёма Taptic Engine.

Используйте кончик лопатки, чтобы поддеть и отсоединить контакт Taptic Engine.

Используйте крестовую отвёртку, чтобы выкрутить винт длиной 2.1 мм, фиксирующий Taptic Engine.

Используйте кончик лопатки, чтобы приподнять Taptic Engine из рамки до тех пор, пока не сможете зажать его пальцами.

Снимите Taptic Engine.

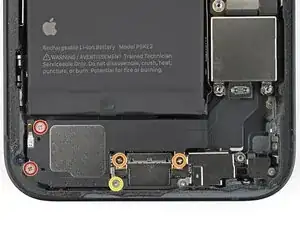

Используйте крестовую отвёртку, чтобы выкрутить четыре винта, фиксирующие динамик:

Два винта длиной 1.4 мм

Два винта длиной 1.7 мм

Используйте трёхгранную отвёртку Y000, чтобы выкрутить винт длиной 1.3 мм.

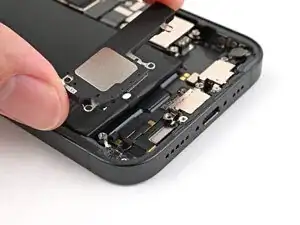

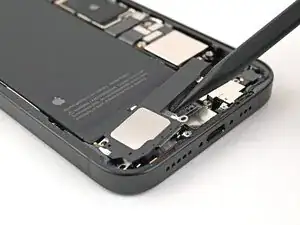

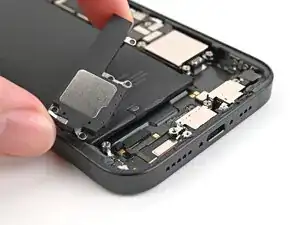

Используйте острие лопатки, чтобы поддеть динамик и извлечь его из рамки.

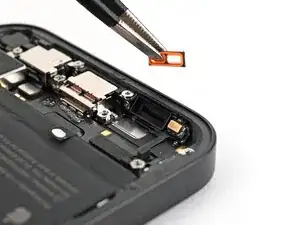

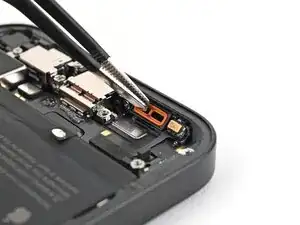

Если оранжевая прокладка динамика выпала во время разборки, используйте пинцет, чтобы вернуть её на место в звуковой канал.

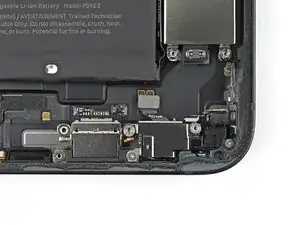

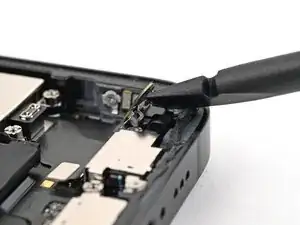

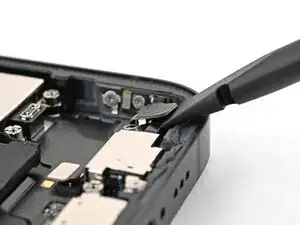

Вставьте плоский конец лопатки между крышкой винта и микрофоном.

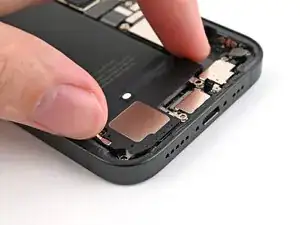

Поверните лопатку, чтобы отделить клей под крышкой и освободить её металлическую защёлку.

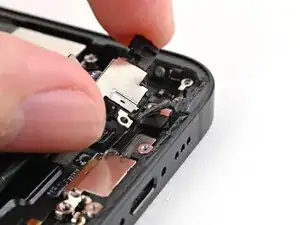

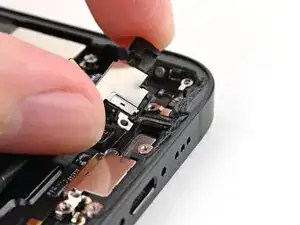

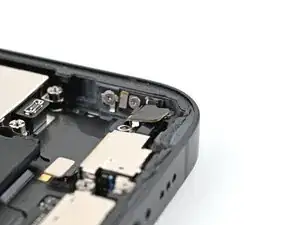

Аккуратно отогните крышку пальцем в сторону верхней части телефона, чтобы открыть оставшийся винт-стойку.

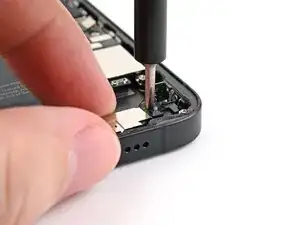

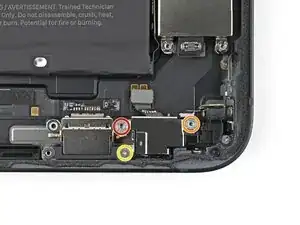

Используйте отвёртку для стоек, чтобы выкрутить два винта, фиксирующие микрофон:

Один винт длиной 3.0 мм

Один винт длиной 2.8 мм

Используйте трёхгранную отвёртку Y000, чтобы выкрутить винт длиной 1.3 мм, фиксирующий микрофон.

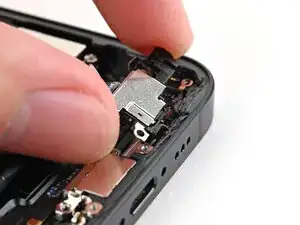

Используйте плоский конец лопатки, чтобы приподнять микрофон настолько, чтобы можно было захватить его пальцами.

Оттяните микрофон от рамки, чтобы разъединить клей.

Удалите микрофон.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать устройство обратно.

С помощью пинцета или пальцев удалите старый клей с нижней части рамки.

Если на рамке остался клеевой налет, используйте изопропиловый спирт высокой концентрации (более 90%) и кофейный фильтр или безворсовую ткань для очистки.

Если в комплекте с микрофоном уже установлен клей, пропустите следующие два шага.

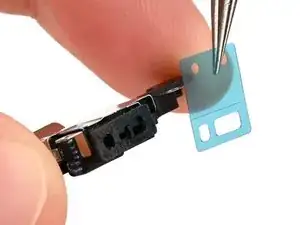

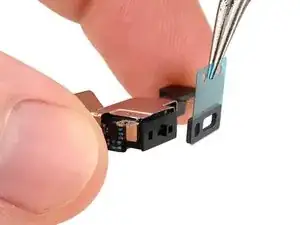

Держа клей микрофона одной рукой, используйте пальцы или пинцет, чтобы снять белую защитную пленку с клея.

Удерживайте микрофон так, чтобы металлическая сторона была направлена вверх.

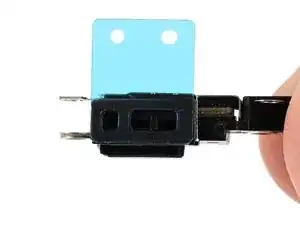

Нанесите клей на микрофон так, чтобы тяговая лента была направлена вверх.

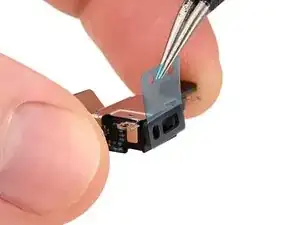

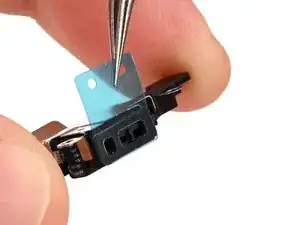

Снимите синюю защитную пленку с клея микрофона.

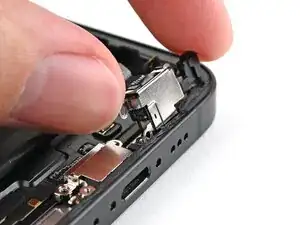

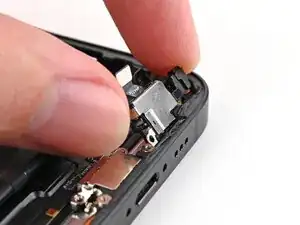

Вставьте микрофон под углом вниз, чтобы клей плотно прилегал к рамке вокруг канала звука.

Плотно прижмите микрофон на место.

Прижимая микрофон к рамке, используйте отвертку со стойкой, чтобы установить два винта, фиксирующие микрофон:

Один винт длиной 3,0 мм

Один винт длиной 2,8 мм

Используйте трёхзубую отвертку Y000, чтобы установить один винт длиной 1,0 мм, фиксирующий микрофон.

Используйте плоский конец лопатки, чтобы подключить пресс‑разъем микрофона.

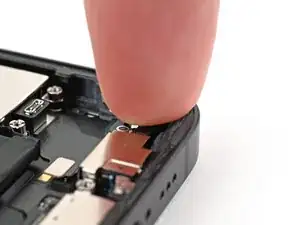

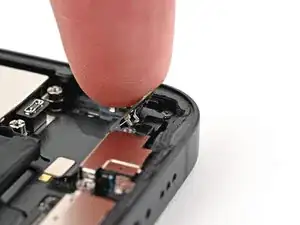

Используйте палец, чтобы защелкнуть обратно крышку винта.

Вы должны услышать и почувствовать «щелчок», когда защелка зафиксируется.

Если оставшийся клей на крышке винта недостаточно липкий, замените его небольшим кусочком двусторонней ленты, например Tesa.

Установите громкоговоритель в вырез в рамке.

Используйте крестовую отвертку, чтобы установить пять винтов, фиксирующих громкоговоритель:

Два винта длиной 1,4 мм

Два винта длиной 1,7 мм

Используйте трёхзубую отвертку Y000, чтобы установить один винт длиной 1,3 мм.

Установите тактильный двигатель в его посадочное место в рамке.

Используйте крестовую отвертку, чтобы установить винт длиной 2,1 мм, фиксирующий тактильный двигатель.

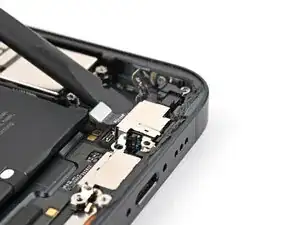

Используйте плоский конец лопатки, чтобы подключить пресс‑разъем тактильного двигателя.

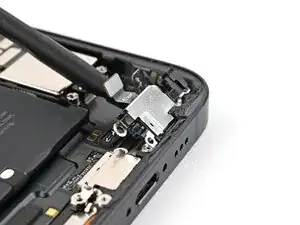

Накройте разъем тактильного двигателя крышкой.

Используйте крестовую отвертку, чтобы установить два винта длиной 2,2 мм, фиксирующих крышку разъема тактильного двигателя.

С помощью пинцета удалите клей по периметру рамки.

Возможно, потребуется свернуть клей кончиком лопатки, прежде чем захватить его пинцетом.

Используйте кофейный фильтр или безворсовую ткань и изопропиловый спирт высокой концентрации (>%90), чтобы удалить остатки клея.

Ориентируйте новую ленту на рамке так, чтобы большая синяя защитная пленка была снизу, а тяговая лента — в правом нижнем углу.

Цвет пленки и расположение тяговых лент на вашем клее могут отличаться.

Используйте элементы, такие как вырез под камеру и выемки по краям, чтобы представить, как клей ляжет на рамку.

После того как клей зафиксирован на месте, его нельзя переставить — придётся удалить и начинать заново с новым клеем.

Используйте вытяжную бирку, чтобы начать отлеплять заднюю подложку от клея снизу, но не снимайте подложку полностью.

Удерживайте синюю подложку в стороне и выровняйте клей по нижнему краю iPhone.

Вложите нижний край клея в паз рамы, следя за тем, чтобы пружинные контакты iPhone совпадали с вырезами в подложке.

Продолжайте отлеплять заднюю подложку от клея, прижимая клей по краям рамки iPhone.

Если вы правильно выровняли нижний край клея, боковые и верхний края лягут ровно. Если клей смещён, удалите его и начните заново с новым клеем.

Если клей смещён, а у вас нет запасного комплекта, можно временно собрать iPhone и пользоваться им без клея, но учтите, что водозащищённость iPhone будет нарушена до установки нового клея.

Используйте плоский конец лопатки, чтобы прижать клей по периметру рамки.

Используйте кончик лопатки, чтобы приподнять вытяжную бирку в верхнем правом углу розовой подложки, пока вы не сможете схватить её пальцами.

Используйте вытяжную бирку, чтобы снять розовую подложку с рамки и открыть вторичные синие подложки.

Подпереть заднюю панель вдоль правого края iPhone, используя коробку или другой прочный предмет для поддержки стекла.

Используйте плоский конец лопатки или палец, чтобы подключить контакт питания катушки беспроводной зарядки, затем контакт питания батареи.

Разместите среднюю крышку разъёма над контактной площадкой катушки беспроводной зарядки так, чтобы она слегка нависала над выемкой на плате для нижней защёлки.

Прижмите крышку пальцем к плате.

Прижимая, сдвиньте крышку вверх, чтобы обе металлические защёлки вошли в свои посадочные места на плате.

Используйте пинцет, чтобы установить верхнюю часть нижней крышки разъёма в её выемку на плате.

Опустите нижнюю крышку разъёма поверх контакта.

Используйте трёхзубый отвёртку Y000, чтобы установить винт длиной 1.0 мм, фиксирующий среднюю крышку разъёма.

Используйте трёхзубый отвёртку Y000, чтобы установить два винта длиной 1.3 мм, фиксирующих нижнюю крышку разъёма.

Используйте пинцет, чтобы схватить вытяжные бирки трёх синих подложек и снять их, открывая клей.

Возможно, придётся держать заднее стекло над рамкой, не позволяя ему касаться клея, чтобы снять подложку вдоль правого края.

Держите заднее стекло над телефоном и совместите его с рамкой.

Опустите заднее стекло прямо на рамку и прижмите до срабатывания защёлок.

Прижмите по периметру заднего стекла, чтобы зафиксировать все защёлки.

Чтобы помочь клею схватиться, нагрейте края заднего стекла с помощью iOpener, фена или тепловой пушки, пока оно не станет горячим на ощупь.

Плотно прижмите по периметру заднего стекла. Если у вас есть зажимы для экрана, используйте их, чтобы усилить склеивание нового клея. Если нет — читайте дальше способы дополнительной фиксации заднего стекла.

Чтобы равномерно сжать iPhone и усилить сцепление заднего стекла с рамой, нужно учесть выступ камеры.

Если у вас есть коробка, в которой поставлялся iPhone, возьмите крышку и положите её на ровную поверхность.

Если у вас нет оригинальной коробки, пропустите этот шаг для альтернативного метода.

Поместите iPhone экраном вверх в крышку коробки так, чтобы выступ камеры располагался в выемке.

Найдите предмет примерно по размеру iPhone, но выше бортиков коробки. Поставьте его поверх iPhone, а затем добавьте несколько тяжелых предметов.

Оставьте предметы на месте как минимум на тридцать минут. Чем легче предметы, тем дольше их следует оставлять. В идеале — оставить их на ночь.

Если у вас нет оригинальной коробки для iPhone, следуйте следующим трём шагам для другого метода равномерного сжатия заднего стекла.

Положите iPhone экраном вниз на мягкую ровную поверхность.

Наклейте ленту на заднее стекло, чтобы защитить его отделку.

Положите один слой монет или других предметов аналогичной толщины на ленту вдоль краёв заднего стекла.

В зависимости от толщины монет может потребоваться несколько слоёв.

Равномерно распределите монеты и убедитесь, что их общая толщина как минимум соответствует выступу камеры.

Сложите несколько книг или других тяжёлых предметов поверх iPhone.

Монеты могут оставить отпечаток на нижнем предмете, поэтому не используйте что‑то ценное.

Оставьте предметы на месте как минимум на тридцать минут. Чем легче предметы, тем дольше их следует оставлять. В идеале — оставить их на ночь.

Используйте отвёртку P2 pentalobe, чтобы установить два винта длиной 7,8 мм по обе стороны от порта зарядки.
