Замена аккумулятора Samsung Galaxy S20 Ultra

Перед началом отключите телефон и полностью его выключите.

Нагрейте iOpener и приложите его к нижнему краю задней панели на две минуты.

Можно также использовать фен, термофен или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — экран и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску к задней панели телефона как можно ближе к центру нижнего края.

Если задняя панель сильно треснула, покрытие её прозрачной упаковочной лентой может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, присоску можно приклеить суперклеем к разбитой панели.

Резко и ровно потяните присоску, чтобы создать зазор между задней панелью и рамкой.

Вставьте кончик монтажной лопатки в зазор.

Из–за плотных допусков это может потребовать неоднократного повторного нагрева iOpener и отделения при помощи присоски, прежде чем получится.

Если вам трудно создать зазор, дополнительно нагрейте край и попробуйте снова.

Не прикладывайте чрезмерную силу монтажной лопаткой, иначе вы рискуете треснуть стекло задней панели.

Проведите лопаткой взад-вперёд вдоль нижнего края, чтобы разрезать клей.

Не пытайтесь резать клей вблизи углов телефона, где стекло изогнуто, иначе вы рискуете треснуть стеклянную панель.

Оставьте лопаточку в шве, чтобы клей не слипся снова.

Приложите нагретый iOpener к левому краю задней панели на две минуты.

Прикрепите присоску к задней панели телефона как можно ближе к центру левого края.

Резко и ровно потяните присоску, чтобы создать зазор между задней панелью и рамкой.

Вставьте кончик монтажной лопатки в зазор.

Поскольку стекло на этом крае изогнуто, лопатку нельзя будет ввести глубоко. Пока очень кончик лопатки находится под краем стекла, вы сможете продолжить.

Из–за плотных допусков это может потребовать нескольких попыток.

Если вам трудно создать зазор, нагрейте край и попробуйте снова.

Также можно капнуть несколько капель изопропилового спирта высокой концентрации (более 90%) в шов, чтобы ослабить клей.

Не прикладывайте чрезмерную силу монтажной лопаткой, иначе вы рискуете треснуть стекло задней панели.

Когда лопатка окажется под краем стекла, наклоните её вниз и введите дальше, чтобы полностью отделить клей задней панели.

Проведите лопаткой к нижнему краю телефона, чтобы отделить клей задней панели.

Оставьте лопаточку под левой кромкой стекла возле низа устройства, чтобы клей не слипся снова.

Вставьте ещё одну лопаточку под центр левого края задней панели.

Постепенно проведите лопаточку к верхней части устройства, чтобы отделить клей задней панели.

Будьте осторожны при проведении через выступ в рамке вокруг кнопок регулировки громкости и питания — вырез в стекле может сделать это место более склонным к растрескиванию.

Оставьте лопаточку под левой кромкой стекла возле верхней части устройства, чтобы клей не слипся снова.

Приложите нагретый iOpener к правому краю задней панели на две минуты.

Можно также использовать фен, термофен или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — экран и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску к задней панели телефона как можно ближе к центру правого края.

Резко и ровно потяните присоску, чтобы создать зазор между задней панелью и рамкой.

Вставьте кончик монтажной лопатки в зазор.

Как и на предыдущем крае, вам потребуется наклонить лопатку вниз, чтобы полностью ввести её под заднюю панель.

Проведите лопаткой к нижнему краю телефона, чтобы отделить клей задней панели.

Оставьте лопаточку под правой кромкой стекла возле низа устройства, чтобы клей не слипся снова.

Вставьте ещё одну лопатку под центр правого края задней крышки.

Постепенно проведите лопаткой вверх по корпусу, чтобы отделить клей задней крышки.

При этом нижний край задней крышки может освободить три лопатки, находящиеся там. Если это произойдёт, отложите эти лопатки в сторону — нижний край с этого момента не должен снова прилегать.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Стекло возле углов задней крышки изогнуто и очень подвержено трещинам. Будьте аккуратны на этом шаге, чтобы не повредить крышку.

Постепенно проведите лопаткой от правого края устройства вокруг верхнего правого угла.

Продолжайте резать вдоль верхнего края, чтобы полностью отделить клей задней крышки.

Если в какой-то момент резание станет затруднительным, остановитесь и снова нагрейте клей перед продолжением.

Медленно поднимите заднюю крышку. Используйте монтажные лопатки, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед повторным запечатыванием.

Удалите куски клея пинцетом или пальцами. При возникших трудностях с отделением клея используйте нагрев.

Если вы используете самоклеящиеся элементы, вырезанные по шаблону Samsung, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Используйте лопатку, чтобы поддеть и отключить разъём катушки беспроводной зарядки.

Отсоединяя такие разъёмы, будьте осторожны, чтобы не сместить маленькие поверхностно-монтируемые компоненты вокруг гнезда.

Используйте пинцет, чтобы аккуратно отодрать катушку беспроводной зарядки от корпуса.

Снимите катушку беспроводной зарядки.

При сборке сначала подключите разъём катушки беспроводной зарядки, чтобы правильно её совместить, затем плотно прижмите остальную часть катушки для приклеивания.

Используйте крестовую отвёртку Phillips #00, чтобы вывернуть пять винтов длиной 3,9 мм, фиксирующих кронштейн платы.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место.

Используйте пинцет, чтобы отщёлкнуть и снять кронштейн платы.

Используйте лопатку, чтобы поддеть и отключить разъём аккумулятора.

Используйте крестовую отвёртку Phillips #00, чтобы вывернуть пять винтов длиной 3,9 мм, фиксирующих динамик и нижнюю среднюю раму.

Вставьте кончик лопатки или пинцета в выемку в левом верхнем углу средней рамы и подденьте, чтобы освободить защёлки, удерживающие её на месте.

Снимите динамик и нижнюю среднюю раму.

Используйте лопатку, чтобы поддеть и отключить основные и вспомогательные плёночные шлейфы от дочерней платы внизу устройства.

Для повторного подключения таких нажимных разъёмов нажимайте разъёмы аккуратно, совместив и нажав с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться, вызвав необратимое повреждение.

Используйте лопатку, чтобы поддеть и отключить основные и вспомогательные плёночные шлейфы от материнской платы.

Аккуратно отогните и снимите основные и вспомогательные плёночные шлейфы.

Подденьте и отключите левый 5G-антенный кабель от материнской платы.

Подденьте и отключите основной плёночный шлейф дисплея от материнской платы.

Аккуратно отогните и отведите дисплейный и левый 5G-антенный плёночные шлейфы в сторону от материнской платы и аккумулятора.

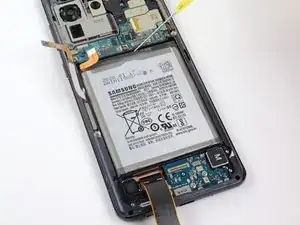

Нанесите 1–2 капли изопропилового спирта высокой концентрации (свыше 90%) в зазоры между рамкой и краями батареи.

Чрезмерное количество спирта может повредить дисплей.

Подождите одну минуту, чтобы изопропиловый спирт размягчил клей.

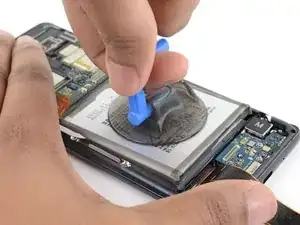

Прикрепите присоску к центру батареи.

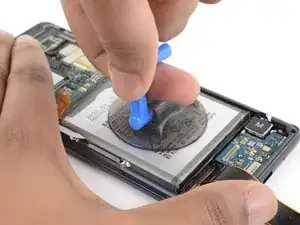

Зафиксируйте верх и низ устройства о рабочую поверхность одной рукой и энергично потяните присоску другой рукой вверх.

Клей ослабляется со временем и при повторных тянущих движениях, а не от сильной рывковой силы. Тяните присоску с равномерным усилием по 15 секунд за раз.

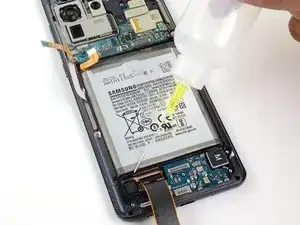

Если батарея не отходит после нескольких попыток, нанесите 1–2 капли изопропилового спирта вдоль верхнего, левого и правого краёв, подождите минуту и попробуйте снова потянуть.

Продолжайте поднимать, пока батарея не отделится от телефона.

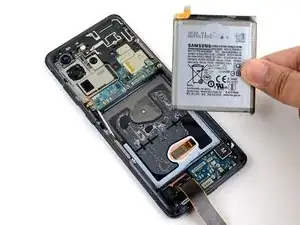

Снимите батарею.

Отделите и/или соскребите оставшийся клей от батареи перед очисткой поверхности ниши батареи изопропиловым спиртом и безворсовой тканью.

Если вы использовали изопропиловый спирт, подождите десять минут перед установкой новой батареи, чтобы спирт полностью испарился.

При повторной сборке, если ваша новая батарея не имеет заранее нанесённого клея, нанесите клей на нишу. Затем плотно прижмите новую батарею на место.

Не используйте батарею повторно после её извлечения — это представляет опасность. Замените её на новую.
