Замена материнской платы Samsung Galaxy S8 Active

Вставьте и аккуратно нажмите инструмент для извлечения SIM-карты (или разогнутую скрепку) в небольшое отверстие на левой стороне верхнего торца телефона.

Нажмите аккуратно, чтобы извлечь лоток SIM-карты.

Уберите лоток SIM-карты из устройства.

Для повторной вставки лотка SIM-карты расположите SIM-карту так, чтобы золотые контакты были сверху, а вырез — в правом нижнем углу. Вставьте SIM-карту, аккуратно нажав её в гнездо лотка.

Снятие задней крышки S8 Active нарушит его водонепроницаемые уплотнения. Подготовьте заменяющий клей перед началом работ или избегайте попадания жидкости, если вы не будете заменять клей при сборке.

С помощью отвертки TR6 Torx Security удалите четыре чёрных винта 3 мм по внешним краям устройства, которые фиксируют резиновые буферы.

Снимите резиновые буферы с верхнего и нижнего торцов устройства.

Используйте тепловую пушку, чтобы слегка нагреть кромки задней панели и смягчить клей, соединяющий заднюю крышку с рамой.

Можно также использовать iOpener, фен или электрическую плиту.

Использование тепловой пушки, фена или электрической плиты сделает металлическую рамку очень горячей на ощупь, поэтому обращайтесь с ней осторожно.

Будьте осторожны, чтобы не перегреть устройство — OLED-экран, батарея и другие внутренние компоненты могут быть повреждены от чрезмерного тепла. Примерно одна минута обычно достаточно, чтобы смягчить клей.

Вставьте инструмент «Джимми» под кромку задней крышки.

Из-за текстуры задней крышки присоска не обеспечивает захват для подъёма крышки.

Когда инструмент «Джимми» окажется под кромкой крышки, вставьте медиатор в шов, чтобы предотвратить его закрытие, если инструмент соскользнёт или случайно будет удалён.

Медленно прорежьте по верхней части устройства и старайтесь не повредить кабели датчика отпечатка пальца и камеры. Не заглубляйтесь слишком сильно в верхнюю часть устройства, чтобы защитить датчик отпечатка пальца.

Проведите инструментом «Джимми» вниз по сторонам устройства, отрывая клей.

Используйте медиатор, чтобы прорезать оставшийся клей.

Если у вас есть заменяющие клейкие полоски, удалите остатки клея с рамки устройства с помощью инструмента «Джимми».

Откройте заднюю крышку настолько, чтобы можно было увидеть коннектор гибкого кабеля датчика отпечатка пальца.

Кабель датчика отпечатка пальца подключается в верхней части телефона рядом с фронтальной камерой. Чтобы не порвать кабель, снимайте заднюю крышку осторожно.

Медленно переверните крышку и положите её на остальную часть устройства.

Отключите гибкий кабель датчика отпечатка, используя плоский конец лопатки.

Снимите заднюю крышку.

Для повторного подключения кабеля датчика отпечатка при сборке расположите крышку под углом так, чтобы гибкий кабель совпал с его разъёмом. Используйте плоский конец лопатки, чтобы защёлкнуть кабель, аккуратно нажав прямо вниз.

Удалите одиннадцать винтов 3,5 мм с помощью отвертки Phillips #00.

Удалите два винта 2 мм с помощью отвертки Phillips #00.

С помощью плоского конца лопатки выньте антенну NFC и блок катушки беспроводной зарядки.

С помощью плоского конца лопатки снимите корпус громкоговорителя.

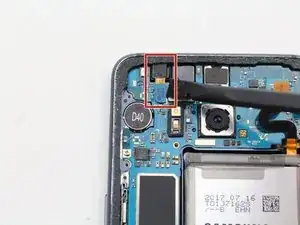

Отключите гибкий кабель сканера радужной оболочки глаза от материнской платы, используя плоский конец лопатки.

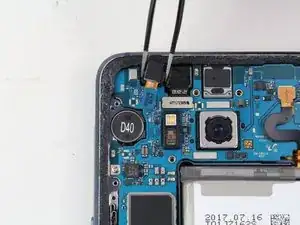

Аккуратно подденьте сканер радужной оболочки пинцетом и выньте его из посадочного места.

Отключите гибкий кабель фронтальной камеры от материнской платы, используя плоский конец лопатки.

Пинцетом аккуратно подденьте камеру и выньте её из посадочного места.

Отключите гибкий кабель батареи, используя плоский конец лопатки.

Удалите один винт 3,5 мм с помощью отвертки Phillips #00.

Отключите гибкий кабель кнопок увеличения громкости, уменьшения громкости и Bixby, используя плоский конец лопатки.

Отключите гибкий кабель дисплея с помощью плоского конца монтажной лопатки.

Отключите гибкий кабель разъёма зарядки с помощью плоского конца монтажной лопатки.

Отключите чёрный и белый антенные кабели с помощью плоского конца монтажной лопатки.

Материнская плата расположена над дочерней платой, между ними проложен гибкий кабель. Отключите гибкий кабель, соединяющий материнскую плату с дочерней платой, с помощью плоского конца монтажной лопатки.

Разместите плоский конец монтажной лопатки у верхнего края материнской платы.

Аккуратно приподнимите и снимите материнскую плату.
