Замена интерфейсной платы Samsung Galaxy S8 Active
Используйте данное руководство для снятия или замены интерфейсной платы в вашем Samsung Galaxy S8 Active. Компоненты, которые могут потребовать замены интерфейсной платы, включают поврежденное гнездо USB-C или микрофон.
В этом руководстве описывается снятие задней крышки устройства, поэтому для повторного крепления задней крышки к телефону понадобится новая клейкая лента.
Перед разборкой устройства убедитесь, что уровень заряда батареи не превышает 25 %. В случае случайного прокола или повреждения, аккумулятор может загореться или взорваться; при заряде ниже 25 % вероятность возгорания или взрыва снижается.
Шаг 1

Вставьте инструмент для извлечения SIM-карты (или разогнутую скрепку) в небольшое отверстие с левой стороны верхнего края телефона и аккуратно нажмите.
Аккуратно надавите, чтобы извлечь лоток SIM-карты.
Извлеките лоток SIM-карты из устройства.
Для установки лотка SIM-карты ориентируйте SIM-карту золотыми контактами вверх и срезом внизу справа. Установите SIM-карту, аккуратно вставив в слот лотка.
Шаг 2


Снятие задней крышки S8 Active нарушит водонепроницаемые уплотнения. Перед продолжением работы подготовьте новую клейкую ленту, или, если не будете заменять ленту при сборке, избегайте попадания жидкости на устройство.
Открутите четыре черных винта длиной 3 мм по внешним краям устройства, которые крепят резиновые бамперы, с помощью отвертки TR6 Torx Security.
Снимите резиновые бамперы с верхнего и нижнего краев устройства.
Шаг 3

Используйте тепловую пушку, чтобы слегка прогреть края задней крышки, размягчив клей, соединяющий заднюю крышку с основной частью корпуса.
Для обогрева краев также можно использовать iFixit iOpener, фен или нагревательную пластину.
Использование тепловой пушки, фена или нагревательной пластины нагревает металлический корпус до высоких температур, поэтому обращайтесь с ним осторожно.
Следите, чтобы не перегреть устройство — чрезмерный нагрев может повредить OLED-дисплей, аккумулятор и другие внутренние компоненты. Один минуты нагрева должно быть достаточно для размягчения клея.
Шаг 4


Вставьте инструмент Jimmy под край задней крышки.
Из-за структуры поверхности задней крышки присоска не обеспечивает достаточного сцепления для снятия крышки.
После того как инструмент окажется под краем крышки, вставьте в зазор раздвижную пластинку, чтобы предотвратить закрытие зазора в случае смещения или случайного выпадения инструмента Jimmy.
Медленно прорежьте клей по верхней части устройства, избегая повреждения кабелей датчика отпечатков пальцев и камеры. Не вставляйте инструмент слишком глубоко в верхнюю часть, чтобы не повредить датчик отпечатков пальцев.
Перемещайте инструмент Jimmy по боковым сторонам устройства, разделяя клей.
Шаг 5

Используйте раздвижную пластинку, чтобы разрезать остатки клея.
Если у вас есть новые клейкие полоски, удалите остатки клея с корпуса устройства с помощью инструмента Jimmy.
Осторожно приподнимите заднюю крышку, чтобы увидеть разъем гибкого кабеля датчика отпечатков пальцев.
Гибкий кабель датчика отпечатков пальцев подключается в верхней части телефона рядом с фронтальной камерой. Чтобы не оборвать кабель, снимайте заднюю крышку аккуратно.
Шаг 6

Медленно переверните крышку и положите ее поверх остального устройства.
Отсоедините гибкий кабель датчика отпечатков пальцев с помощью плоского конца лопатки.
Снимите заднюю крышку.
При подключении кабеля датчика отпечатков пальцев во время сборки наклоните заднюю крышку так, чтобы гибкий кабель оказался над разъемом. Нажмите плоским концом лопатки сверху, аккуратно и плавно защелкнув кабель на место.
Шаг 7


Открутите одиннадцать винтов длиной 3,5 мм с помощью отвертки Phillips #00.
Открутите два винта длиной 2 мм с помощью отвертки Phillips #00.
Шаг 8

Снимите сборку антенны NFC и зарядной катушки с помощью плоского конца лопатки.
Шаг 9


Снимите сборку громкоговорителя с помощью плоского конца лопатки.
Шаг 10

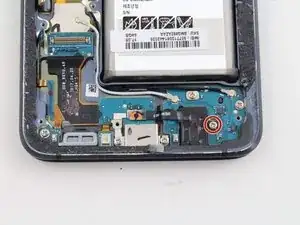

Открутите один винт длиной 3,5 мм с помощью отвертки Phillips #00.
Шаг 11

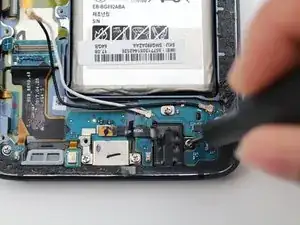

Отсоедините гибкий кабель разъема для наушников с помощью плоского конца лопатки.
Шаг 12

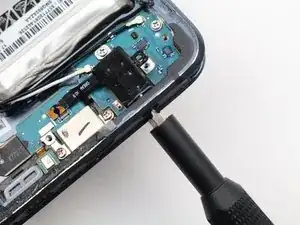

Вставьте отвертку Phillips #00 в разъем для наушников в нижней части устройства.
Аккуратно подтолкните отвертку вверх, чтобы вытолкнуть разъем для наушников.
Шаг 13

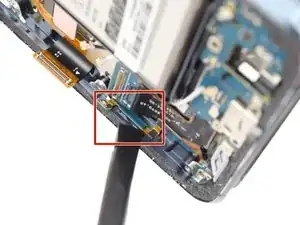

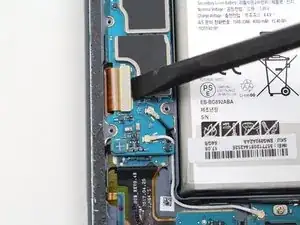

Отсоедините гибкий кабель аккумулятора с помощью плоского конца лопатки.
Шаг 14

Открутите один винт длиной 3,5 мм с помощью отвертки Phillips #00.
Шаг 15

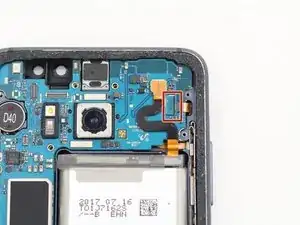

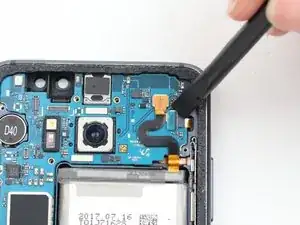

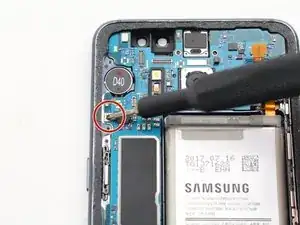

Отключите гибкий кабель кнопок увеличения и уменьшения громкости, а также кнопки Bixby с помощью плоского конца лопатки.
Шаг 16

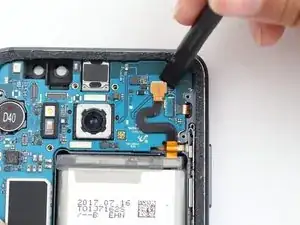

Отключите гибкий кабель дисплея с помощью плоского конца лопатки.
Шаг 17

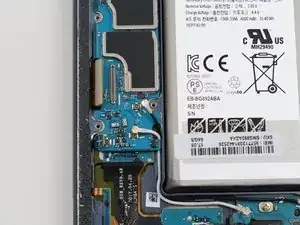

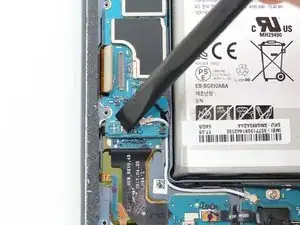

Отключите гибкий кабель разъёма зарядки с помощью плоского конца лопатки.
Шаг 18

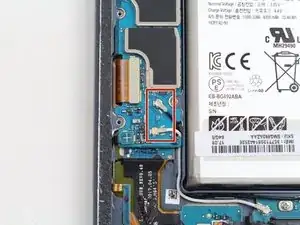

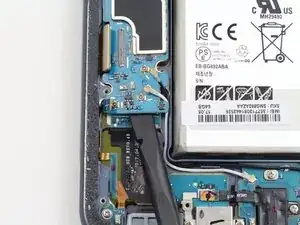

Отключите чёрные и белые антенные кабели с помощью плоского конца лопатки.
Шаг 19

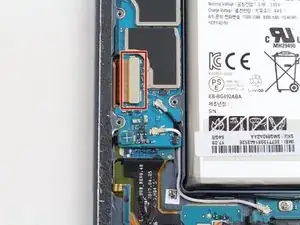

Материнская плата установлена поверх дочерней платы, и они соединены гибким кабелем. Отключите этот гибкий кабель, соединяющий материнскую плату с дочерней платой, с помощью плоского конца лопатки.
Шаг 20

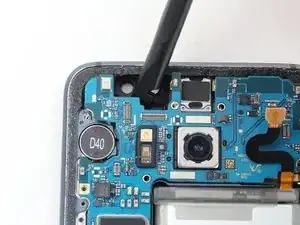

Поместите плоский конец лопатки у верхнего края материнской платы.
Осторожно подденьте и снимите материнскую плату.
Шаг 21

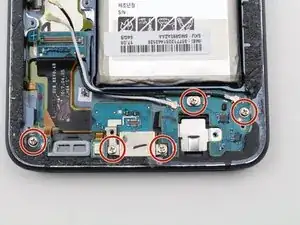

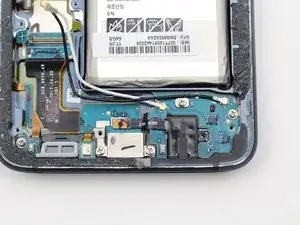

Удалите пять винтов длиной 3,5 мм с помощью отвёртки Philips #00.
Шаг 22

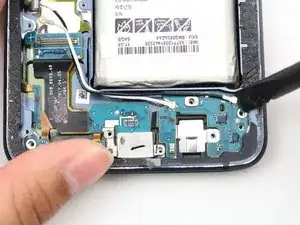

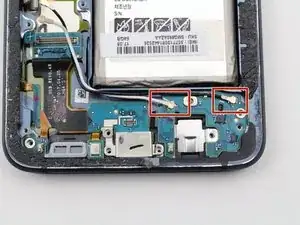

Отключите чёрные и белые сотовые антенны с помощью плоского конца лопатки.
Шаг 23

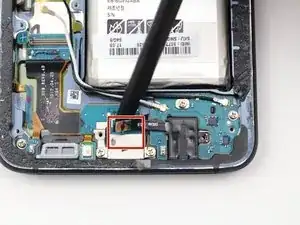

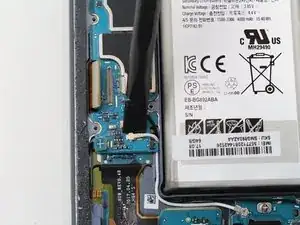

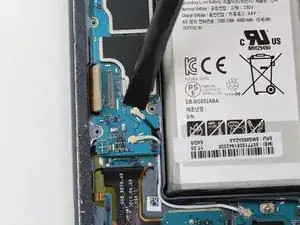

Отсоедините гибкий кабель, соединяющий разъём зарядки с материнской платой, с помощью плоского конца лопатки.
Гибкий кабель слегка приклеен к корпусу устройства небольшим количеством клея.
Шаг 24

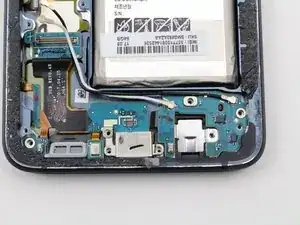

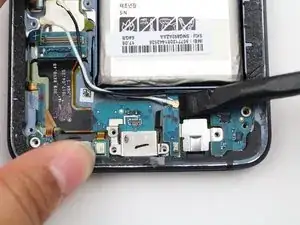

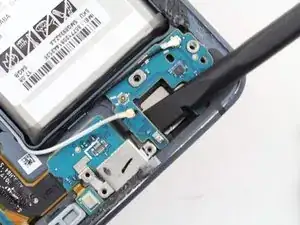

Начиная с середины платы интерфейсов ввода-вывода, осторожно поднимите дочернюю плату, используя плоский конец лопатки.
Снимите плату интерфейсов ввода-вывода.
Заключение
Чтобы собрать устройство, следуйте инструкциям в обратном порядке.
