Как снять узел материнской платы в Samsung Galaxy S21 Plus

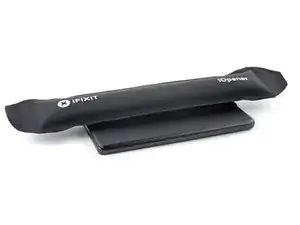

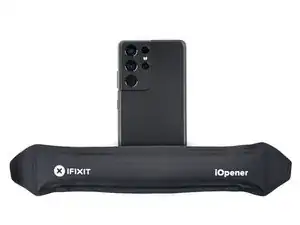

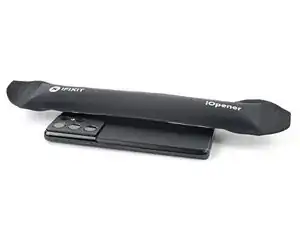

Нагрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен, термопистолет или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к воздействию тепла.

Прикрепите присоску к нижнему краю задней крышки как можно ближе к краю.

Если задняя крышка треснута, присоска может не держаться. Попробуйте приподнять крышку с помощью прочной ленты или приклейте присоску суперклеем и дождитесь, пока клей схватится, чтобы продолжить.

Поднимите заднюю крышку при помощи присоски, чтобы создать небольшой зазор между крышкой и рамой.

Если трудно создать зазор, примените дополнительное тепло, чтобы сильнее размягчить клей. Следуйте инструкциям iOpener из руководства, чтобы избежать перегрева.

Вставьте медиатор в образовавшийся зазор.

Проведите медиатором к нижнему левому углу, чтобы прорезать клей.

Оставьте медиатор на месте, чтобы клей не склеился снова.

Вставьте второй медиатор в нижний край телефона.

Проведите медиатором к нижнему правому углу, чтобы прорезать клей.

Оставьте медиаторы на месте, чтобы клей не склеился снова.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Если клей становится трудно разрезать, скорее всего он остыл. Используйте iOpener в течение двух–трёх минут, чтобы разогреть его.

Вставьте третий медиатор в нижний правый угол телефона.

Проведите медиатором вдоль правого края телефона, чтобы прорезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не склеился снова.

Нагрейте iOpener и приложите его к верхнему краю задней крышки на две минуты.

При резке рядом с модулем камеры вставляйте только кончик медиатора (~4–5 мм), чтобы не повредить и не запачкать камеру.

Вставьте четвертый медиатор под верхний правый угол телефона.

Проведите медиатором вдоль верхнего края, чтобы прорезать клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не склеился снова.

Нагрейте iOpener и приложите его к левому краю задней крышки на две минуты.

Вставьте пятый медиатор под нижний левый угол.

Проведите медиатором вдоль левого края задней крышки, чтобы прорезать оставшийся клей.

При резке рядом с кнопкой питания вставляйте только кончик медиатора (~3–4 мм), чтобы не повредить шлейф кнопок питания и регулировки громкости.

Снимите заднюю крышку.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед повторным закрытием. Обязательно полностью выключите телефон перед продолжением работ.

Удалите остатки клея пинцетом или пальцами. При необходимости примените тепло, если клей трудно отделяется.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Не прокалывайте и не сгибайте батарею инструментом — проколотая или согнутая батарея может протечь опасными химикатами или вызвать тепловой инцидент.

Будьте осторожны с кабелем, проходящим под зарядной катушкой. Работайте медленно и прекратите сдвиг медиатора, если он зацепится за кабель.

Вставьте медиатор под левый нижний конец модуля NFC-антенны и зарядной катушки.

Осторожно проведите медиатором вдоль нижнего левого края модуля, чтобы отделить его от батареи.

Вставьте медиатор под нижний конец модуля NFC-антенны и зарядной катушки.

Осторожно проведите медиатором вдоль нижней части модуля, чтобы отделить его от динамика.

Используйте лопатку, чтобы отключить зарядную катушку, поддев разъем прямо вверх из его гнезда.

Используйте лопаточку, чтобы отсоединить антенну NFC, поддев разъем прямо вверх из его гнезда.

Используйте крестообразную отвертку, чтобы выкрутить пять винтов длиной 3,9 мм, крепящих узел антенны NFC и индукционной катушки зарядки.

Используйте пинцет или пальцы, чтобы аккуратно снять узел антенны NFC и индукционной катушки зарядки.

Используйте лопаточку, чтобы отсоединить кабель батареи, поддев разъем прямо вверх из его гнезда.

Используйте лопаточку, чтобы отсоединить шлейф дисплея, поддев его верхний разъем прямо вверх из гнезда.

Используйте лопаточку, чтобы отсоединить главный шлейф и шлейф соединений от материнской платы, поддев их верхние разъемы прямо вверх из гнезд.

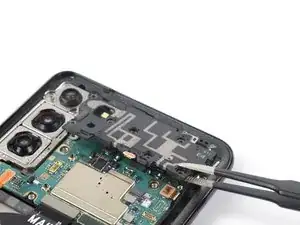

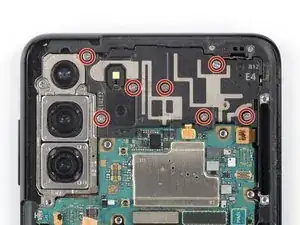

Используйте крестообразную отвертку, чтобы выкрутить семь винтов длиной 3,9 мм, крепящих узел разговорного динамика.

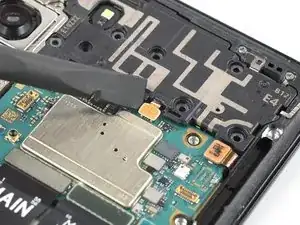

Используйте лопаточку, чтобы отсоединить кабель разговорного динамика, поддев разъем прямо вверх из его гнезда.

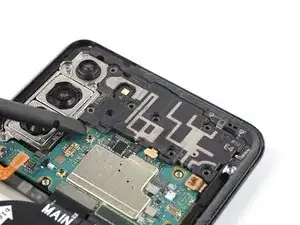

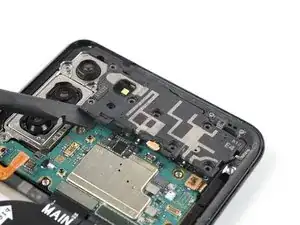

Вставьте лопаточку под нижний левый край узла разговорного динамика.

С помощью лопаточки подденьте и приподнимите узел разговорного динамика.

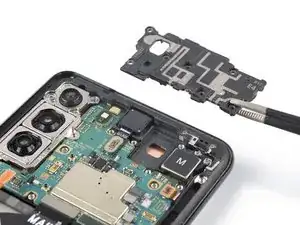

Используйте пинцет или пальцы, чтобы аккуратно снять узел разговорного динамика.

При сборке нанесите новый клей в необходимых местах после очистки соответствующих зон изопропиловым спиртом (>90%).

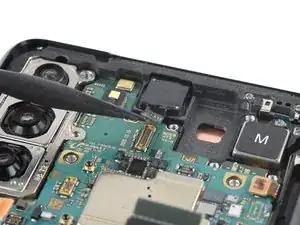

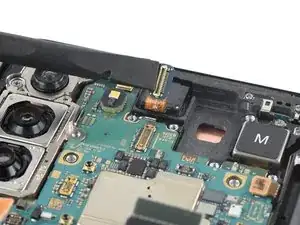

Используйте лопаточку, чтобы отсоединить кабель фронтальной камеры, поддев разъем прямо вверх из его гнезда.

При следующем шаге не сгибайте кабель под острым углом, изгибайте его только плавно, чтобы избежать повреждения.

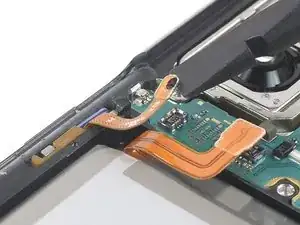

Используйте лопаточку, чтобы отсоединить шлейф кнопки питания, поддев разъем прямо вверх из его гнезда.

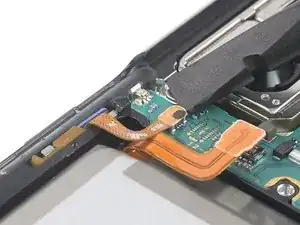

Осторожно отогните шлейф в сторону с помощью лопаточки, чтобы не повредить его при снятии материнской платы.

При следующем шаге не сгибайте кабель под острым углом, изгибайте его только плавно, чтобы избежать повреждения.

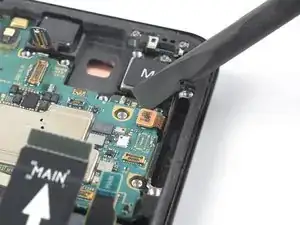

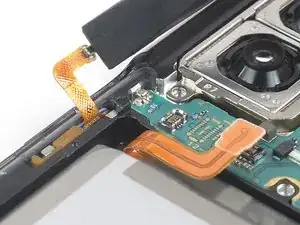

Используйте лопаточку, чтобы отсоединить шлейф антенны питания, поддев разъем прямо вверх из его гнезда.

Осторожно отогните шлейф в сторону с помощью лопаточки, чтобы не повредить его при снятии материнской платы.

Убедитесь, что никакие кабели не запутаны с узлом материнской платы во время снятия, чтобы избежать повреждения кабелей.

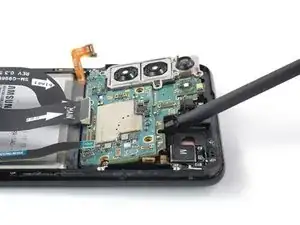

Вставьте лопаточку под верхний край узла материнской платы рядом с вибромотором.

С помощью лопаточки подденьте и приподнимите узел материнской платы.

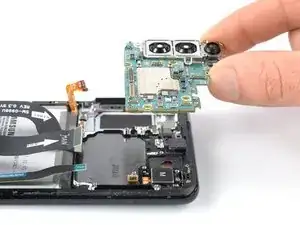

Аккуратно извлеките узел материнской платы вместе с задними камерами.
