Замена динамика разговорного (earpiece) в Samsung Galaxy S20 Ultra

Вставьте инструмент для извлечения SIM-карты, биту или выпрямленную скрепку в отверстие лотка SIM-карты, расположенное на верхнем торце телефона рядом с пластиковой антенной.

Если вы вставили инструмент в другое отверстие, не беспокойтесь — микрофон и уплотнитель защищены и не пострадают.

Нажмите крепко, чтобы извлечь лоток.

Удалите лоток SIM-карты.

SIM-карта легко выпадет из лотка.

При повторной установке SIM-карты убедитесь, что она ориентирована правильно относительно лотка.

Тонкое резиновое уплотнение вокруг лотка SIM обеспечивает защиту от воды и пыли. Если это уплотнение повреждено или отсутствует, замените уплотнение или весь лоток SIM, чтобы защитить внутренние компоненты телефона.

Перед началом отключите питание телефона и извлеките питание.

Нагрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

Прикрепите присоску к задней части телефона как можно ближе к центру нижнего края.

Если задняя крышка сильно треснута, покрытие её слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. Альтернативно можно использовать очень крепкую ленту вместо присоски. В крайнем случае присоску можно приклеить суперклеем к повреждённой крышке.

Потяните за присоску с сильной, равномерной силой, чтобы создать зазор между задней крышкой и рамкой.

Вставьте острый край пластиковой лопатки (opening pick) в образовавшийся зазор.

Из‑за плотных допусков это может потребовать нескольких попыток с повторным нагревом iOpener и отделением присоской, прежде чем получится.

Если вам трудно создать зазор, нагрейте край сильнее и попробуйте снова.

Не прикладывайте чрезмерную силу лопаткой, иначе рискуете треснуть стекло задней крышки.

Проведите лопаткой взад‑вперёд вдоль нижнего края, чтобы разрезать клей.

Не пытайтесь прорезать клей вблизи углов телефона, где стекло изогнуто, иначе рискуете треснуть стеклянную панель.

Оставьте лопатку в зазоре, чтобы клей не слипся снова.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Прикрепите присоску к задней части телефона как можно ближе к центру левого края.

Потяните за присоску с сильной, равномерной силой, чтобы создать зазор между задней крышкой и рамкой.

Вставьте острый край пластиковой лопатки в зазор.

Поскольку стекло на этом краю изогнуто, вы не сможете вставить лопатку очень глубоко. Пока очень кончик лопатки находится под краем стекла, вы сможете продолжить.

Из‑за плотных допусков это может потребовать нескольких попыток.

Если вам трудно создать зазор, нагрейте край сильнее и попробуйте снова.

Можно также попробовать капнуть несколько капель изопропилового спирта высокой концентрации (свыше 90%) в шов, чтобы помочь ослабить клей.

Не прикладывайте чрезмерную силу лопаткой, иначе рискуете треснуть стекло задней крышки.

Когда лопатка окажется под краем стекла, наклоните её вниз и вставьте глубже, чтобы полностью отделить клей задней крышки.

Проведите лопатку в сторону нижнего края телефона, чтобы отделить клей задней крышки.

Оставьте лопатку под левым краем стекла возле нижней части устройства, чтобы клей не слипся снова.

Вставьте другую лопатку под середину левого края задней крышки.

Постепенно проведите лопатку в сторону верхней части устройства, чтобы отделить клей задней крышки.

Будьте осторожны при проведении через выступ в рамке вокруг кнопок громкости и питания — вырез в стекле может сделать его более склонным к трещинам.

Оставьте лопатку под левым краем стекла возле верхней части устройства, чтобы клей не слипся снова.

Приложите нагретый iOpener к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

Прикрепите присоску к задней панели телефона как можно ближе к центру правого края.

Резко и равномерно тяните присоску, чтобы создать зазор между задней крышкой и рамкой.

Вставьте острие пластикового медиатора в образовавшийся зазор.

Как и на предыдущем крае, придётся наклонить медиатор вниз, чтобы полностью вставить его под заднюю крышку.

Сдвиньте медиатор к нижнему краю телефона, чтобы разрезать клей задней крышки.

Оставьте медиатор под правым краем стекла рядом с нижней частью устройства, чтобы клей не склеился повторно.

Вставьте ещё один медиатор под центр правого края задней крышки.

Постепенно сдвигайте медиатор к верхней части устройства, чтобы разрезать клей задней крышки.

При этом нижний край задней крышки может отпустить три медиатора, расположенные там. В таком случае отложите эти медиаторы в сторону — с этого момента нижний край не должен снова склеиться.

Приложите подогретый iOpener к верхнему краю задней крышки на две минуты.

Стекло вблизи углов задней крышки изогнуто и очень подвержено растрескиванию. Будьте аккуратны на этом этапе, чтобы не повредить крышку.

Постепенно проведите медиатором от правого края устройства вокруг верхнего правого угла.

Продолжайте резать вдоль верхнего края, чтобы полностью отделить клей задней крышки.

Если резать становится трудно, прекратите и заново подогрейте место прежде чем продолжать.

Медленно приподнимите заднюю крышку. Используйте медиаторы, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

При сборке:

Это подходящий момент включить телефон и проверить все функции перед окончательной герметизацией.

Удалите куски клея пинцетом или пальцами. При затруднениях разъединения клея примените тепло.

Если вы используете самоклеящиеся прокладки Samsung по размеру, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Используйте лопатку, чтобы приподнять и отключить разъём катушки беспроводной зарядки.

При отключении подобных разъёмов будьте осторожны, чтобы не сдвинуть маленькие элементы поверхностного монтажа вокруг гнезда.

Используйте пинцет, чтобы аккуратно отлепить катушку беспроводной зарядки от устройства.

Снимите катушку беспроводной зарядки.

При сборке сначала подключите разъём катушки беспроводной зарядки, чтобы правильно её выровнять, затем плотно прижмите остальную часть катушки для приклеивания.

Используйте отвертку Phillips #00, чтобы отвинтить пять винтов длиной 3,9 мм, удерживающих кронштейн платы.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место.

Используйте пинцет, чтобы отщёлкнуть и снять кронштейн платы.

Используйте лопатку, чтобы приподнять и отключить разъём аккумулятора.

Используйте отвертку Phillips #00, чтобы отвинтить пять винтов длиной 3,9 мм, удерживающих динамик и нижнюю среднюю рамку.

Вставьте острие лопатки или пинцета в выемку в верхнем левом углу сред framed'а и подденьте, чтобы освободить защёлки, удерживающие его на месте.

Снимите динамик и нижнюю среднюю рамку.

Используйте лопатку, чтобы приподнять и отключить основной и вспомогательный гибкие шлейфы от дочерней платы в нижней части устройства.

Чтобы снова подключить подобные нажимные разъёмы, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При смещении разъёма контакты могут согнуться, что приведёт к необратимому повреждению.

Используйте лопатку, чтобы приподнять и отключить основной и вспомогательный гибкие шлейфы от материнской платы.

Аккуратно отлепите и снимите основной и вспомогательный гибкие шлейфы.

Подденьте и отключите левый 5G-антенный кабель от материнской платы.

Подденьте и отключите основной гибкий кабель дисплея от материнской платы.

Осторожно отслойте и отогните гибкие кабели дисплея и левой 5G-антенны, чтобы они не мешали материнской плате и аккумулятору.

Используйте отвертку Phillips #00, чтобы выкрутить четыре винта длиной 3,9 мм, фиксирующие верхнюю среднюю рамку.

Вставьте острый конец лопатки в вырез на правой стороне верхней средней рамки и подденьте, чтобы освободить защёлки, удерживающие её на месте.

Снимите верхнюю среднюю рамку.

Подденьте и отключите гибкий кабель правой 5G-антенны от материнской платы.

Пинцетом отогните кабель в сторону, чтобы он не мешал материнской плате.

Подденьте и отключите гибкий кабель боковых кнопок от материнской платы.

Отогните кабель в сторону, чтобы он не мешал материнской плате.

Подденьте и отключите гибкий кабель фронтальной камеры от материнской платы.

Отогните кабель в сторону, чтобы он не мешал материнской плате.

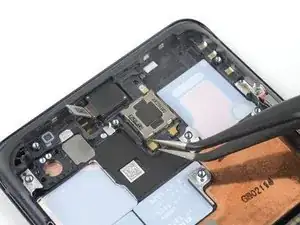

Подденьте и отключите верхний кабель 5G-антенны от материнской платы.

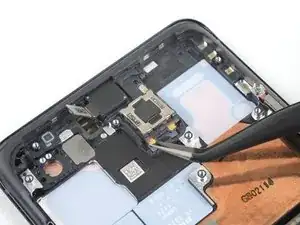

Используйте плоский конец лопатки, чтобы поддеть угол модуля 5G-сантиметровой волны и приподнять его.

Модуль зафиксирован небольшим количеством клея, но должен легко отстать.

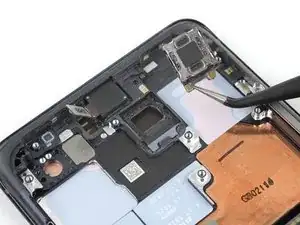

Снимите модуль 5G-антенны.

При сборке повторно сначала подсоедините разъём 5G-антенны, чтобы правильно его выровнять, затем плотно прижмите остальную часть модуля, чтобы приклеить её.

Используйте отвертку Phillips #00, чтобы выкрутить два винта длиной 3,9 мм, фиксирующие материнскую плату и сборку камеры.

Вставьте острый конец лопатки в нижний левый угол сборки материнской платы и подденьте, чтобы освободить её от корпуса телефона.

Снимите сборку материнской платы.

Вставьте один конец пинцета под нижний левый угол разговорного динамика.

Разговорный динамик находится в глубокой нише и зафиксирован клеем. Если тяжело поддеть его, нанесите несколько капель изопропилового спирта высокой концентрации (свыше 90%), чтобы размягчить клей.

Подденьте, чтобы освободить клей, и снимите разговорный динамик.

При установке заменяемого динамика возможно повторно использовать старый клей, но если требуется заменить клей, можно воспользоваться заранее вырезанным клеевым листом.
