Замена верхнего динамика Motorola Atrix 4G

Подденьте заднюю крышку и снимите её с корпуса телефона.

Вставьте лопатку в небольшой вырез у основания аккумулятора.

Поднимите аккумулятор и извлеките его из телефона.

Удалите четыре винта T5 Torx длиной 5,0 мм с помощью отвертки T5 Torx.

Удалите три винта T5 Torx длиной 5,5 мм с помощью отвертки T5 Torx.

При отворачивании применяйте лёгкое усилие, чтобы не сорвать шлиц винтов.

Поднимите чёрную резиновую заглушку с помощью инструмента для открывания.

Удалите один винт T5 Torx длиной 5,5 мм с помощью отвертки T5 Torx.

Осторожно подденьте защёлки, расположенные в верхней части телефона, с помощью инструмента для открывания.

Осторожно подденьте защёлку, расположенную в нижней части телефона, тем же инструментом.

Используйте инструмент для открывания, не пальцы, так как пластиковые защёлки легко ломаются.

Вставьте инструмент для открывания между передней и задней частью корпуса.

Проведите инструментом вниз вдоль боковой стороны телефона.

Повторите ту же процедуру для другой стороны.

Должен появиться заметный зазор между передней и задней частями корпуса. Если зазора нет — повторите этот шаг.

Аккуратно снимите заднюю панель с телефона.

Не отделяйте заднюю панель полностью от телефона. Антенна соединяет обе части корпуса.

Заведите инструмент для открывания под антенну и поднимите её строго вверх от материнской платы.

Поднимайте строго вверх, не под углом, чтобы не повредить разъём под ней.

Освободите антенну из направляющей вдоль боковой стороны телефона.

Снимите задний корпус и антенну с телефона.

Антенна припаяна к заднему корпусу. При обратной сборке не тяните её с чрезмерной силой.

Вставьте лопатку между чёрным пластиком и материнской платой.

Подденьте плату лопаткой и приподнимите её.

Материнская плата должна легко подняться. Если белая резиновая деталь сместилась, верните её на место.

Отключите нажимные разъёмы с помощью лопатки.

Если вы не знакомы с работой с разъёмами, ознакомьтесь с этим руководством.

Поднимите белую защёлку на ZIF-разъёме с помощью лопатки.

Осторожно потяните чёрную шлейфовую ленту вниз и от защёлки.

Должно получиться пять отдельных частей телефона: задняя крышка, задний корпус, передняя часть корпуса, аккумулятор и материнская плата.

Снимите резиновую накладку, расположенную непосредственно над динамиком.

Отклейте оранжевую клейкую полоску ногтями или лопаткой. Это необходимо сделать, чтобы извлечь верхний динамик.

Вставьте лопатку под верхний динамик и подденьте его, чтобы вынуть из посадочного места.

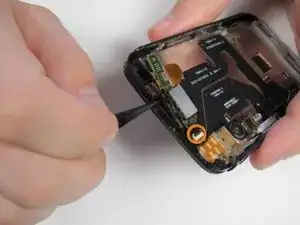

Будьте осторожны при извлечении верхнего динамика из корпуса — он всё ещё подключён к телефону. Перед полным извлечением необходимо разъединить соединение, показанное оранжевым кругом.

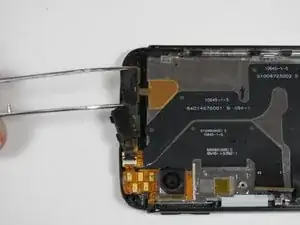

Чтобы разъединить разъём, поднимите чёрную защёлку на краю, ближайшем к динамику, после чего шлейф выйдет из разъёма.
