Замена камеры Motorola Cliq

Переверните телефон, положите два пальца на заднюю крышку и нажмите в направлении от камеры, чтобы сдвинуть заднюю крышку и снять её.

Сожмите язычок для извлечения батареи, расположенный под камерой, потяните его вверх и выньте батарею.

Язычок может быть заправлен под батарею.

Подденьте пластиковым инструментом отверстия панель, закрывающую камеру, подденьте её и снимите пальцами.

Панель удерживается клеем и может потребовать поддевания и поддёма правой стороны панели, прежде чем её будет легко снять.

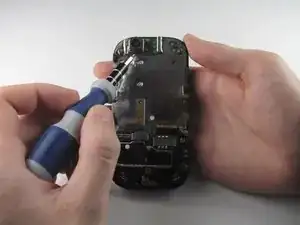

Снимите шесть винтов T4 Torx длиной 4.0 мм, располагающихся по краю задней части телефона.

Переверните телефон и выдвиньте клавиатуру.

Подденьте пластиковым инструментом место стыка клавиатуры и задней панели корпуса рядом с разъёмом наушников.

Аккуратно подденьте заднюю панель вдоль края клавиатуры, пока по крайней мере два угла задней панели не отойдут от клавиатуры.

Не отделяйте заднюю панель полностью от телефона. Между частями подключён кабель.

Аккуратно отделите заднюю панель от остальной части телефона.

Осторожно подденьте вверх ZIF-разъём плоским концом лопатки.

ZIF-разъём приклеен. Будьте деликатны! Отрывание или поломка сделают телефон непригодным для работы.

При повторной сборке может понадобиться клей для фиксации кабеля питания на месте.

Нажмите большим пальцем на оранжевый кабель питания и медленно потяните его вниз, чтобы отсоединить кабель питания от нижней части клавиатуры.

Задняя панель и остальная часть телефона теперь должны быть полностью разделены.

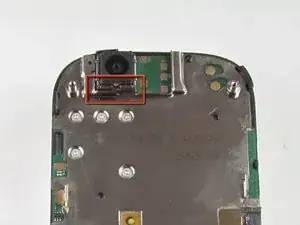

Вставьте плоский винт 1.5 мм в щель между корпусом камеры и нижней частью камеры.

Легко подденьте вверх, и камера должна отстать от корпуса.

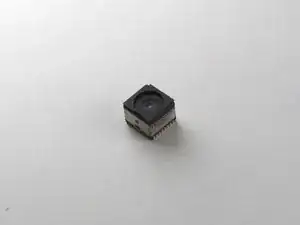

Осторожно возьмите камеру за боковые стороны пальцами и извлеките её.

Поролоновая накладка на верхней части камеры легко деформируется и рвётся, поэтому обращайтесь с ней бережно.
