Замена сенсорного экрана и ЖК-дисплея Motorola Atrix HD

Перед разборкой телефона извлеките SIM-карту и карточку MICRO-SD, если она имеется.

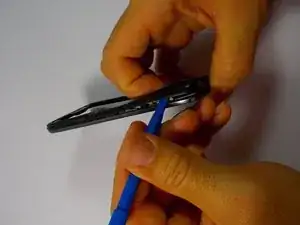

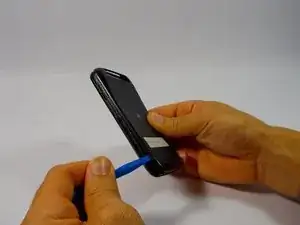

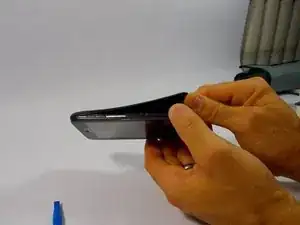

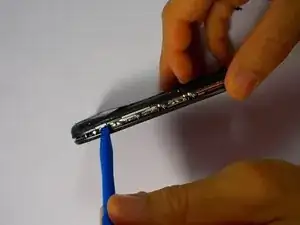

Начните разборку устройства, поддевая заднюю крышку с помощью пластикового инструмента для открытия.

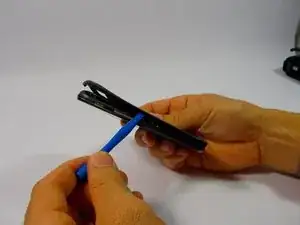

Продолжайте обрабатывать край телефона, используя пластиковый инструмент для открытия.

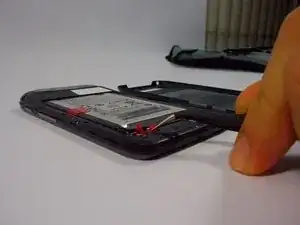

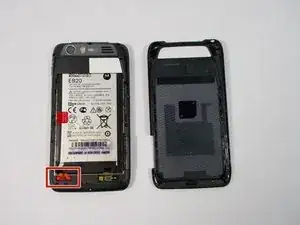

Когда все края будут оторваны, используйте руки или пластиковый инструмент, чтобы снять заднюю крышку от аккумулятора. Между задней крышкой и аккумулятором находятся небольшие клеевые полоски, поэтому будьте осторожны, чтобы не сломать заднюю крышку при открывании.

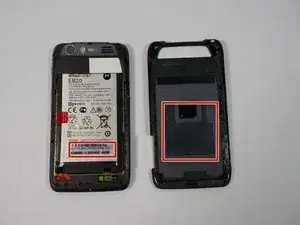

Клеевые полоски показаны в оранжевых квадратах. Убедитесь, что вы не используете слишком большую силу, пытаясь снять заднюю крышку, иначе вы рискуете сломать её.

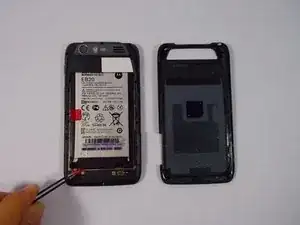

Удалите красный резиновый защитный чехол для винта с помощью пинцета.

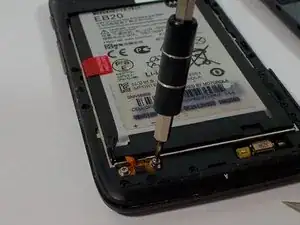

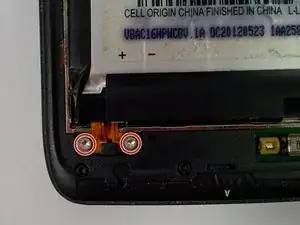

Используйте биту T-5 Torx, чтобы удалить два серебряных винта длиной 3,3 мм с интегрированными шайбами.

Приподнимите соединения аккумулятора в верхнее положение. Лента очень тонкая, будьте аккуратны.

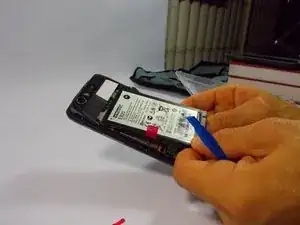

Используйте пластиковый инструмент вокруг краёв, чтобы ослабить аккумулятор.

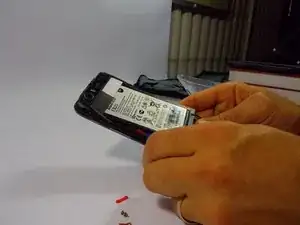

Когда аккумулятор освободится, осторожно поднимите его с нижнего края и извлеките.

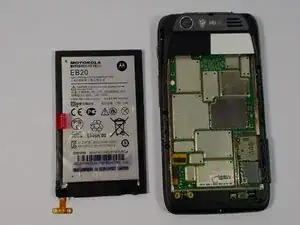

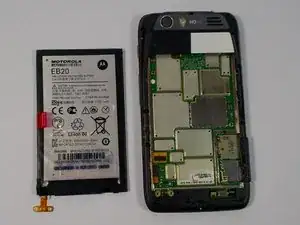

Аккумулятор можно теперь извлечь.

Начните с удаления задней крышки с помощью пластикового инструмента. К задней крышке приклеены клеевые полоски, поэтому будьте осторожны при подделывании, чтобы не треснуть её.

Клеевые полоски могут остаться на задней крышке или на аккумуляторе.

Задняя часть корпуса может быть снята после удаления аккумулятора.

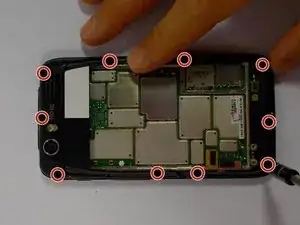

Используйте отвертку T5 Torx для удаления 10 винтов с крупной резьбой длиной 5 мм.

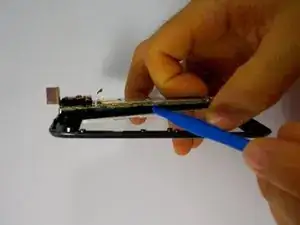

Теперь, когда винты удалены, используйте пластиковый инструмент, чтобы приподнять края передней сборки.

Продолжайте использовать пластиковый инструмент вокруг краев устройства, чтобы удалить переднюю сборку.

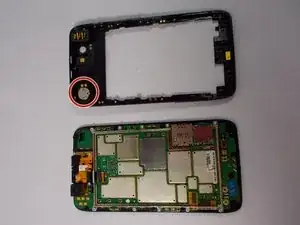

Динамик находится в верхнем углу корпуса. Он приклеен и может быть извлечён, если осторожно поддеть пластиковым инструментом.

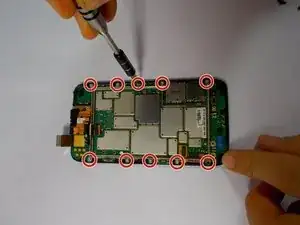

Начните с удаления 10 винтов крепления материнской платы Torx T5.

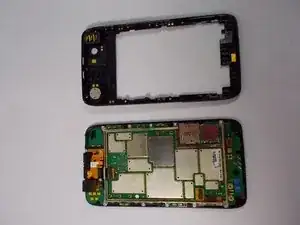

Задняя часть шасси теперь может быть снята.

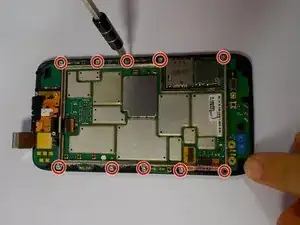

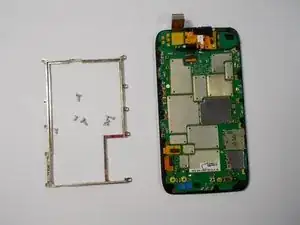

Удалите 10 винтов Torx T5, которые крепят металлическую рамку к материнской плате.

После выполнения шагов для доступа к материнской плате вы готовы к удалению сенсорного экрана и ЖК-дисплея.

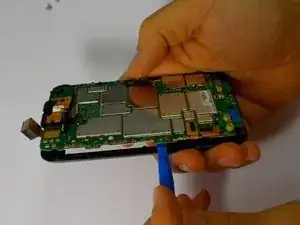

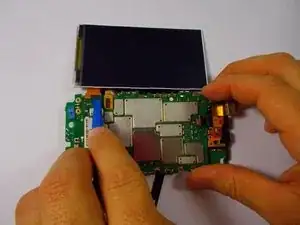

Используйте пластиковый инструмент, чтобы отделить ЖК-дисплей от материнской платы.

Сенсорный экран может отделиться от ЖК-дисплея, однако оба компонента соединены с материнской платой в одном устройстве.

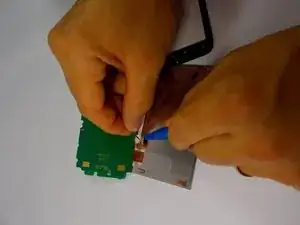

Удалите шлейф с задней стороны ЖК-дисплея с помощью пластикового инструмента или лопатки.

Будьте осторожны при снятии шлейфов. Они очень тонкие и легко ломаются.

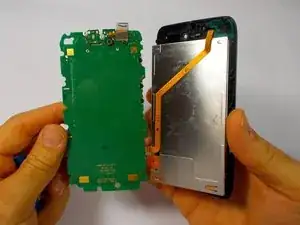

Удалите шлейф, соединяющий ЖК-дисплей с материнской платой, будьте внимательны, так как шлейф очень тонкий.

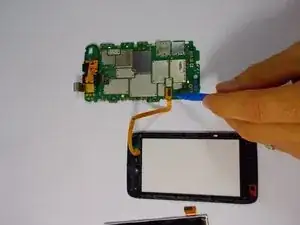

После удаления ЖК-дисплея удалите шлейф, соединяющий сенсорный экран с материнской платой.

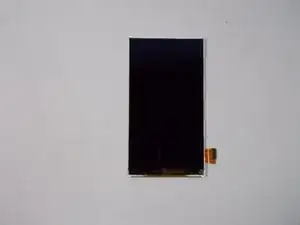

Теперь можно заменить ЖК-дисплей и сенсорный экран.
