Замена нижнего динамика Motorola Atrix 4G

Подденьте заднюю крышку и снимите её с телефона.

Вставьте лопатку в маленький вырез у основания аккумулятора.

Поднимите аккумулятор и извлеките его из телефона.

Отверткой Torx T5 отвинтите четыре винта 5.0 мм.

Отверткой Torx T5 отвинтите три винта 5.5 мм.

При откручивании применяйте лёгкое усилие, чтобы не сорвать шлицы винтов.

Поднимите чёрную резиновую заслонку с помощью инструмента для вскрытия.

Отверткой Torx T5 отвинтите один винт 5.5 мм.

Осторожно поднимите защёлки в верхней части телефона с помощью инструмента для вскрытия.

Осторожно поднимите защёлку в нижней части телефона тем же инструментом.

Используйте инструмент для вскрытия, а не пальцы, так как пластиковые защёлки легко ломаются.

Вставьте инструмент между передней и задней частями корпуса.

Проведите инструментом вниз по боковой стороне телефона.

Повторите ту же процедуру для другой стороны.

Между передней и задней частями корпуса должен появиться заметный зазор. Если его нет, повторите этот шаг.

Аккуратно поднимите заднюю часть корпуса и снимите её с телефона.

Не отделяйте заднюю часть корпуса полностью от телефона. Антенна соединяет обе части корпуса.

Просуньте инструмент для вскрытия под антенну и поднимите её прямо вверх от платы.

Поднимайте строго вертикально, не под углом, чтобы не повредить разъём под ней.

Выведите антенну из направляющей вдоль боковой стороны телефона.

Снимите заднюю часть корпуса вместе с антенной.

Антенна припаяна к задней части корпуса. При сборке не тяните её с чрезмерной силой.

Вставьте лопатку между чёрным пластиком и платой.

Подденьте плату лопаткой, чтобы освободить её.

Плата должна легко подняться. Если белый резиновый элемент сместился, верните его на место.

Отсоедините нажимные разъёмы с помощью лопатки.

Если вы не знакомы с работой с разъёмами, ознакомьтесь с этим руководством.

Поднимите белый фиксатор ZIF-разъёма с помощью лопатки.

Осторожно потяните чёрную гибкую шлейфовую ленту вниз и от фиксатора.

Должно быть пять отдельных частей телефона: задняя крышка, задняя часть корпуса, передняя часть корпуса, аккумулятор и плата.

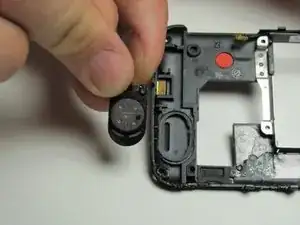

Динамик находится в нижней части внутренней стороны задней части корпуса и зафиксирован клеем.

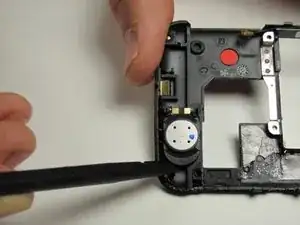

Используйте лопатку или инструмент для вскрытия корпуса, чтобы выдрать динамик, просунув инструмент в щель между двумя частями чёрного пластика.
